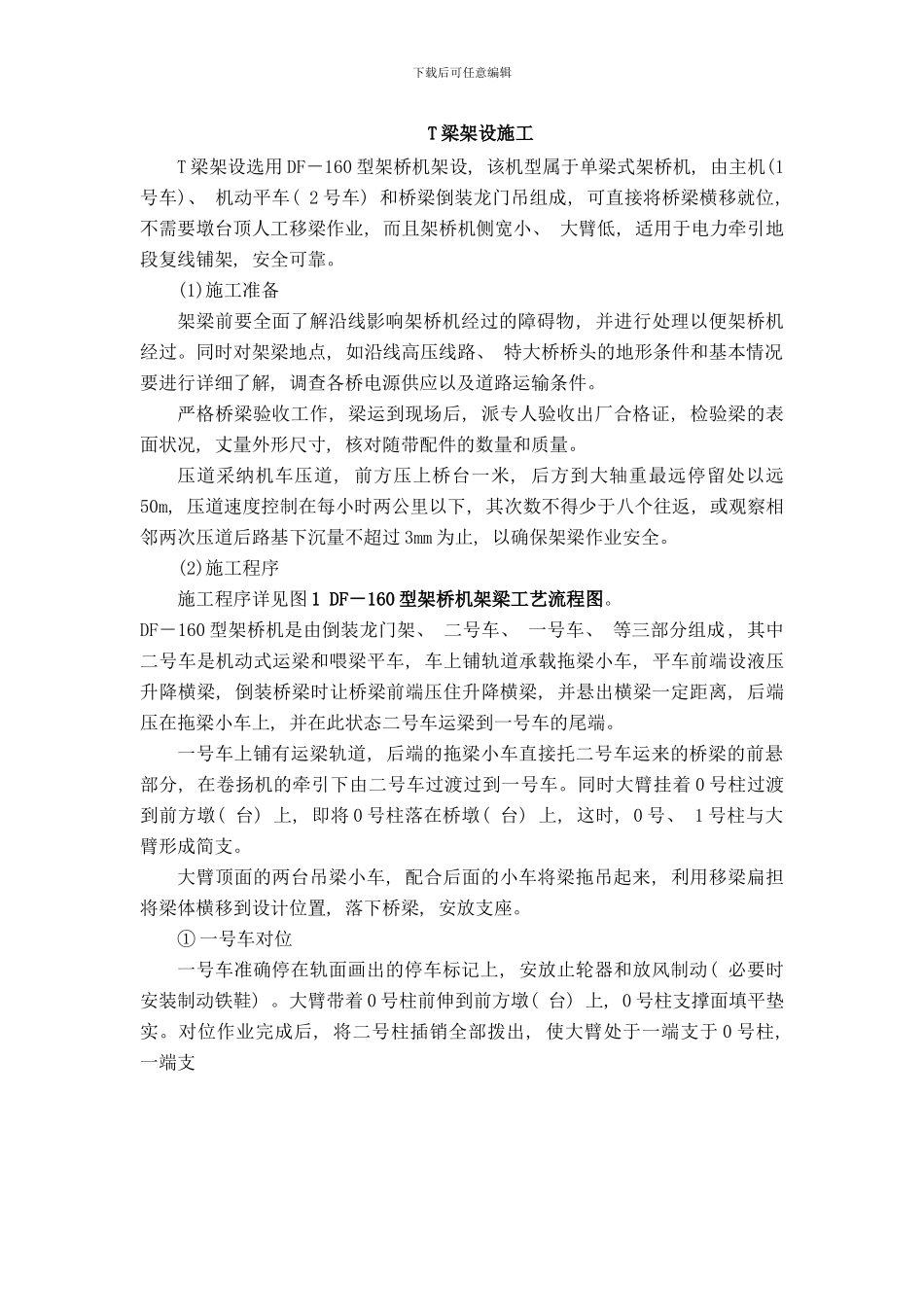

梁架设施工样本_第1页
1/6
梁架设施工样本_第2页
2/6

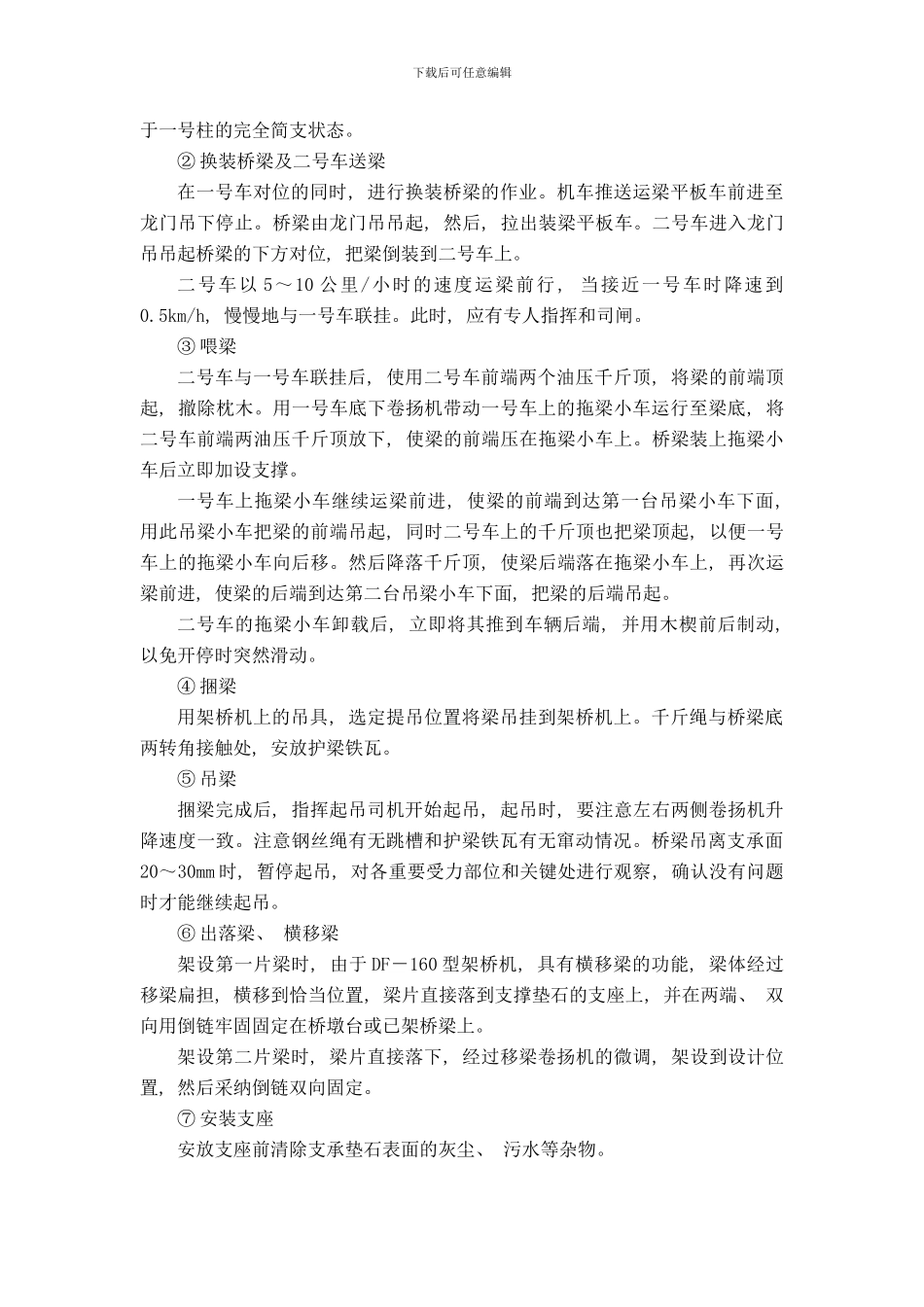

梁架设施工样本_第3页
3/6
下载后可任意编辑T 梁架设施工T 梁架设选用 DF-160 型架桥机架设, 该机型属于单梁式架桥机, 由主机(1号车)、 机动平车( 2 号车) 和桥梁倒装龙门吊组成, 可直接将桥梁横移就位, 不需要墩台顶人工移梁作业, 而且架桥机侧宽小、 大臂低, 适用于电力牵引地段复线铺架, 安全可靠。(1)施工准备架梁前要全面了解沿线影响架桥机经过的障碍物, 并进行处理以便架桥机经过。同时对架梁地点, 如沿线高压线路、 特大桥桥头的地形条件和基本情况要进行详细了解, 调查各桥电源供应以及道路运输条件。严格桥梁验收工作, 梁运到现场后, 派专人验收出厂合格证, 检验梁的表面状况, 丈量外形尺寸, 核对随带配件的数量和质量。压道采纳机车压道, 前方压上桥台一米, 后方到大轴重最远停留处以远 50m, 压道速度控制在每小时两公里以下, 其次数不得少于八个往返, 或观察相邻两次压道后路基下沉量不超过 3mm 为止, 以确保架梁作业安全。(2)施工程序施工程序详见图 1 DF-160 型架桥机架梁工艺流程图。DF-160 型架桥机是由倒装龙门架、 二号车、 一号车、 等三部分组成, 其中二号车是机动式运梁和喂梁平车, 车上铺轨道承载拖梁小车, 平车前端设液压升降横梁, 倒装桥梁时让桥梁前端压住升降横梁, 并悬出横梁一定距离, 后端压在拖梁小车上, 并在此状态二号车运梁到一号车的尾端。一号车上铺有运梁轨道, 后端的拖梁小车直接托二号车运来的桥梁的前悬部分, 在卷扬机的牵引下由二号车过渡过到一号车。同时大臂挂着 0 号柱过渡到前方墩( 台) 上, 即将 0 号柱落在桥墩( 台) 上, 这时, 0 号、 1 号柱与大臂形成简支。大臂顶面的两台吊梁小车, 配合后面的小车将梁拖吊起来, 利用移梁扁担将梁体横移到设计位置, 落下桥梁, 安放支座。① 一号车对位一号车准确停在轨面画出的停车标记上, 安放止轮器和放风制动( 必要时安装制动铁鞋) 。大臂带着 0 号柱前伸到前方墩( 台) 上, 0 号柱支撑面填平垫实。对位作业完成后, 将二号柱插销全部拨出, 使大臂处于一端支于 0 号柱, 一端支下载后可任意编辑图 1 DF-160 型架桥机架梁工艺流程图组装架桥机线 路 及 限界 , 桥头路基 及 顺 坡 , 垫石水平十字线及锚栓孔线路整修桥头加固架桥机编组运行主机运行至桥头机动平车跟踪运行机车推桥梁换装龙门吊随梁后主机桥头对位伸大臂, 立零号柱调送工具桥梁拖拉捆梁吊梁出梁对位落梁空空中中横横移移...
