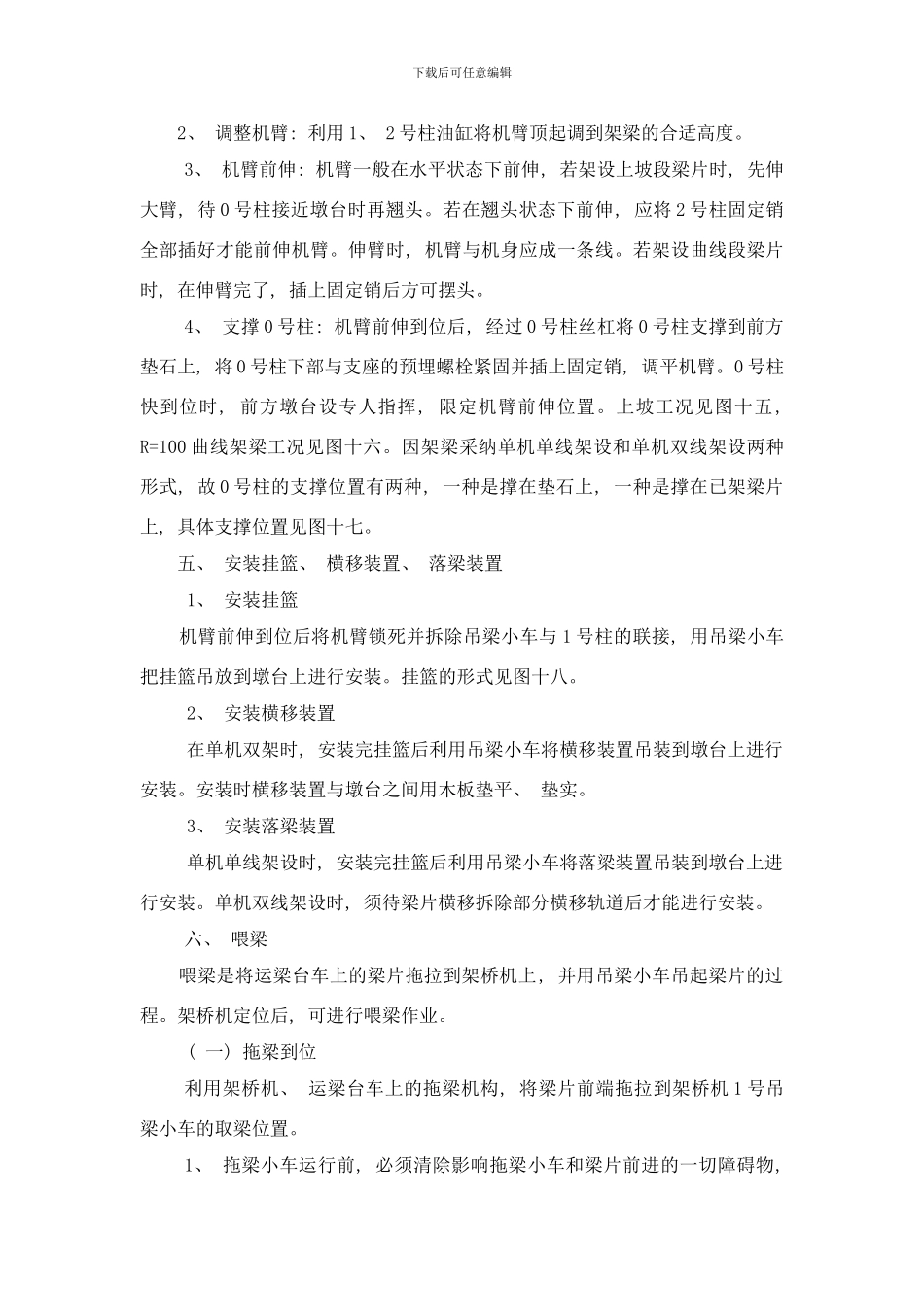

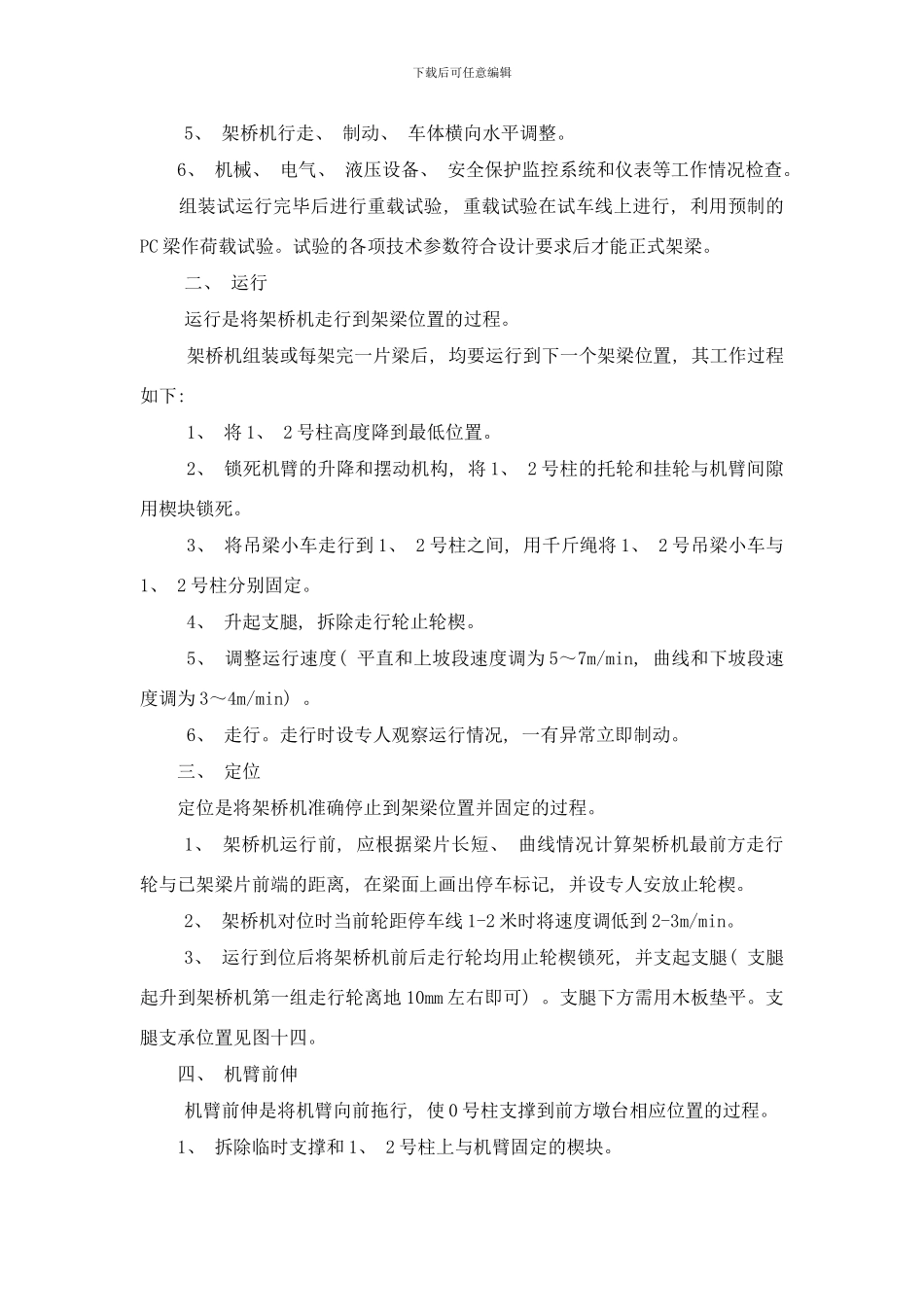

下载后可任意编辑第六章 PC 梁架设施工方法第一节 JQ60 型架桥机架设 PC 梁的方法根据轻轨线路特点和架桥机结构原理, 制定了采纳架桥机架设轨道梁的步骤、 方法, 并对大纵坡、 小半径等难点工况在架设的相应步骤中进行了详细说明, 工艺流程和架梁程序, 分别见图十二, 图十三。一、 组装( 一) 架桥机的组装架桥机在车辆段试车线上组装。先利用存梁场龙门吊架设四片梁, 架桥机在已架好的梁片上组装。组装前检查各联结处有无变形, 所有零部件有无脱落、 丢失、 损坏, 是否已在需要处加足润滑油脂等, 然后进行组装。组装顺序为: 转向架 车体 机臂 1、 2 号柱油缸 电气系统及液压系统 0 号柱 1、 转向架安装: 转向架吊放到轨道梁上后, 调整导向轮、 稳定轮的间隙, 以及两组转向架的中心距, 调整完毕后用止轮楔将走行轮楔死。 2、 车体安装: 将车体吊装到两转向架上, 上好心盘的固定销, 安装旁承油缸, 将车体与转向架联接好, 并将车体调平。3、 机臂安装: 先在地面上安装拖拉卷筒到机臂内, 再将 1、 2 号柱柱顶及两台吊梁小车放置在机臂的合适位置上, 并将 1、 2 号柱的活节与 1、 2 号柱柱顶联结, 吊起安装好的机臂装到车体上。4、 安装 1、 2 号柱油缸。5、 安装电气、 液压系统。6、 0 号柱安装: 升起机臂, 安装 0 号柱。( 二) 架桥机试运行架桥机组装完毕后必须进行检查和试运行。主要项目有: 1、 0、 1、 2 号柱伸缩。2、 大臂伸缩、 摆头和点头。3、 吊梁小车的起吊、 走行、 制动。4、 拖梁小车的运行。下载后可任意编辑5、 架桥机行走、 制动、 车体横向水平调整。 6、 机械、 电气、 液压设备、 安全保护监控系统和仪表等工作情况检查。 组装试运行完毕后进行重载试验, 重载试验在试车线上进行, 利用预制的PC 梁作荷载试验。试验的各项技术参数符合设计要求后才能正式架梁。二、 运行运行是将架桥机走行到架梁位置的过程。架桥机组装或每架完一片梁后, 均要运行到下一个架梁位置, 其工作过程如下: 1、 将 1、 2 号柱高度降到最低位置。2、 锁死机臂的升降和摆动机构, 将 1、 2 号柱的托轮和挂轮与机臂间隙用楔块锁死。3、 将吊梁小车走行到 1、 2 号柱之间, 用千斤绳将 1、 2 号吊梁小车与1、 2 号柱分别固定。4、 升起支腿, 拆除走行轮止轮楔。5、 调整运行速度( 平直和上坡段速度调为 5～7m/min, 曲线和下坡...
