梁模板安装工艺样本

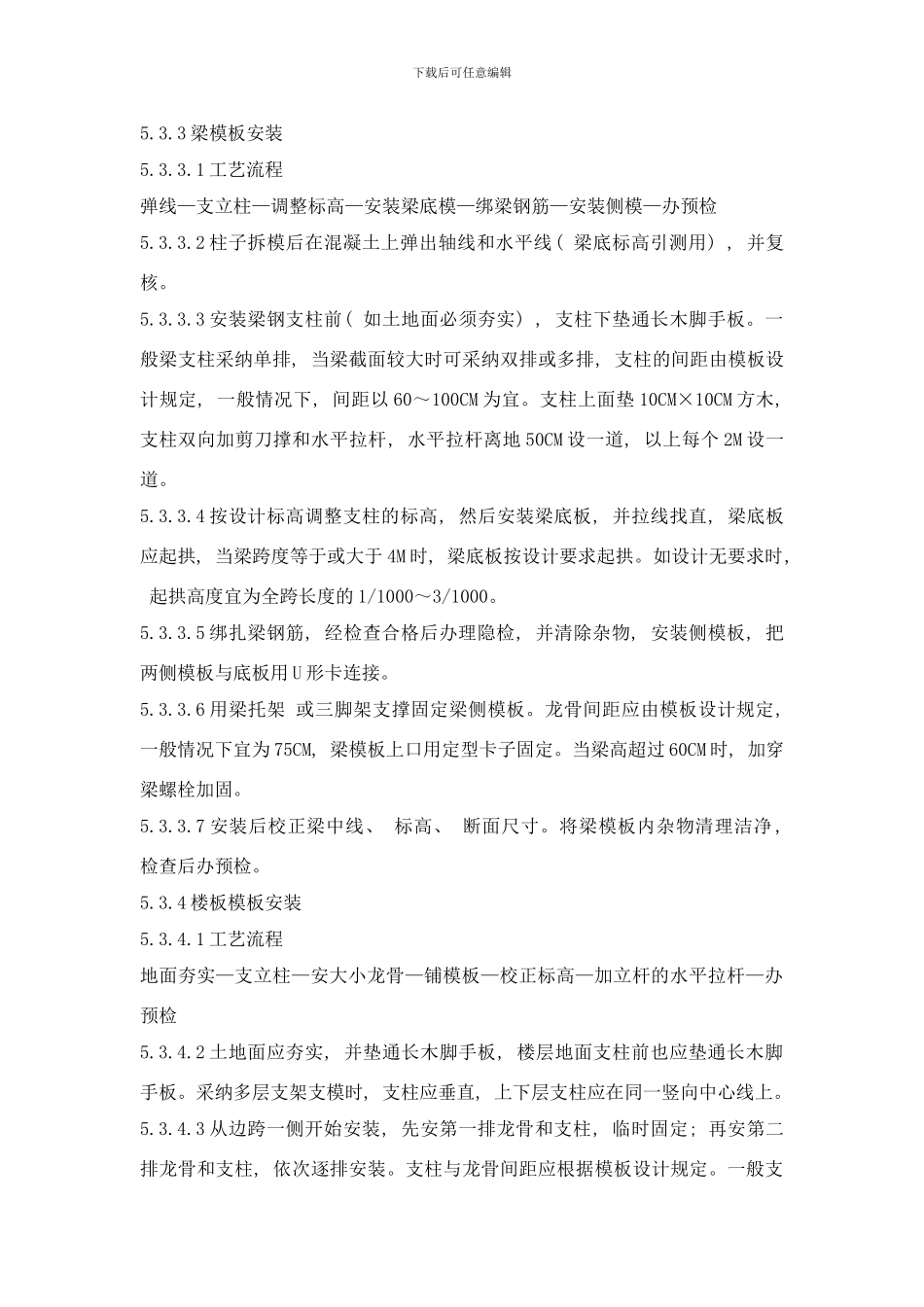

梁模板安装工艺样本_第1页
1/6

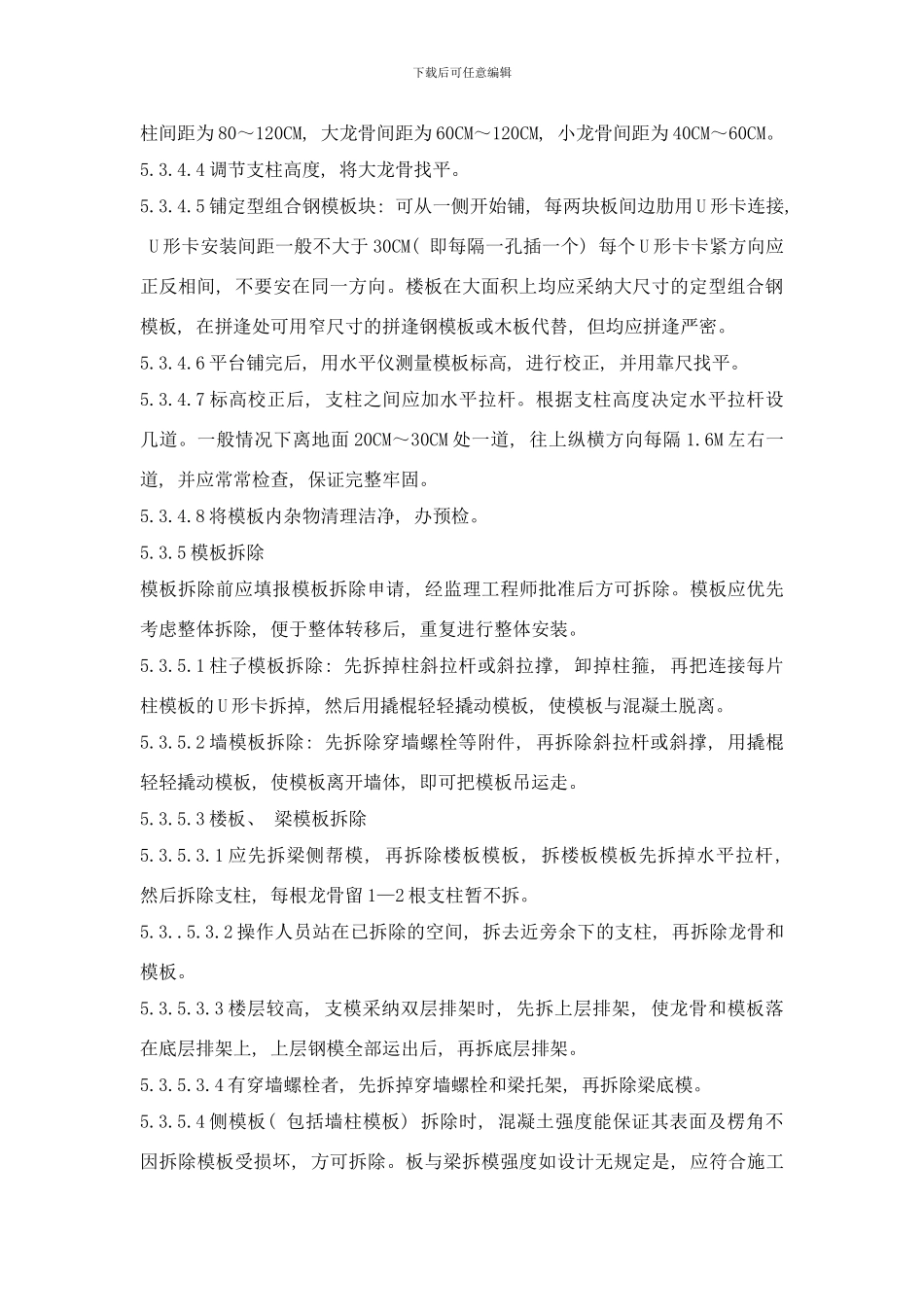

梁模板安装工艺样本_第2页
2/6

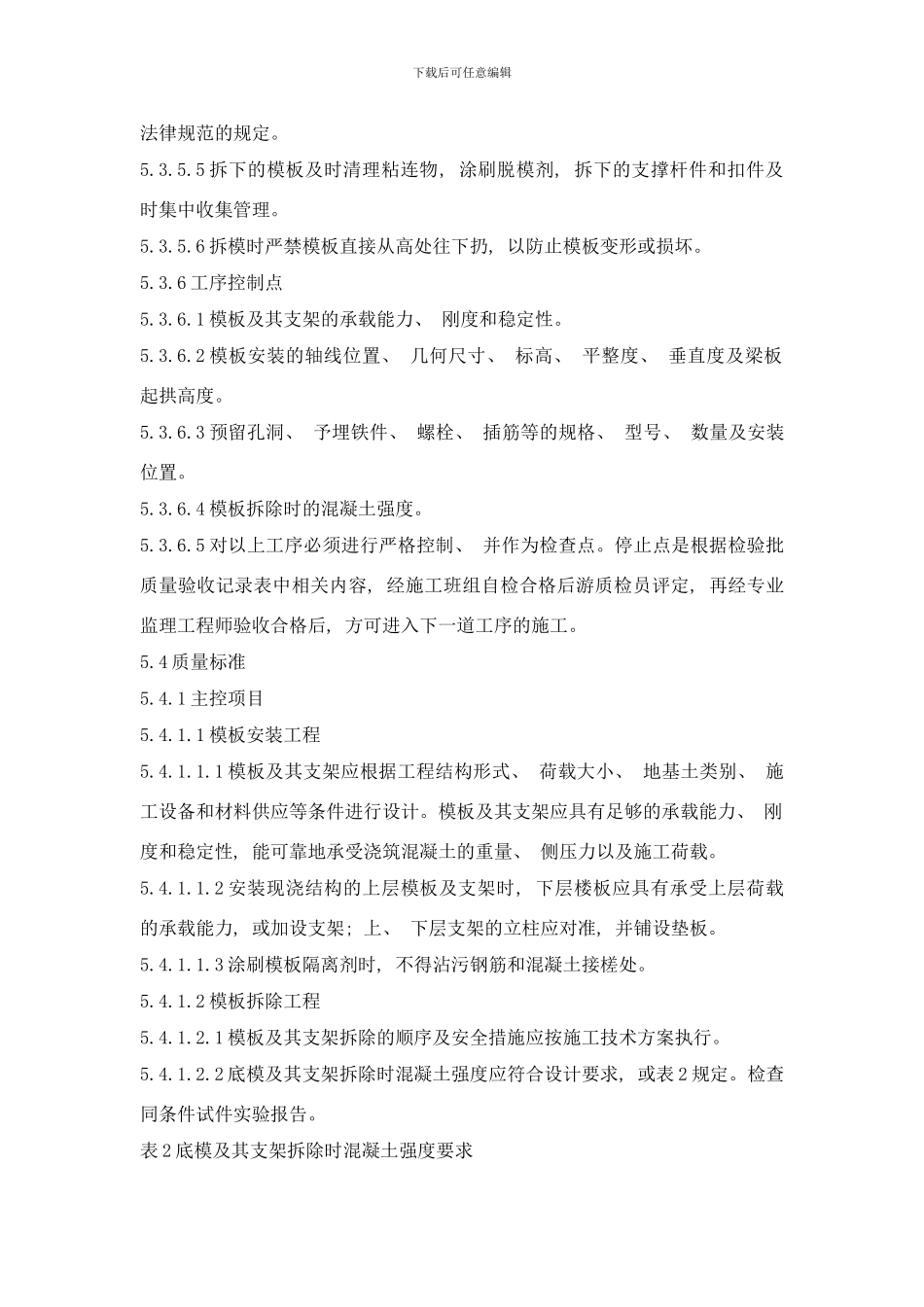

梁模板安装工艺样本_第3页
3/6
下载后可任意编辑5.3.3 梁模板安装5.3.3.1 工艺流程弹线—支立柱—调整标高—安装梁底模—绑梁钢筋—安装侧模—办预检5.3.3.2 柱子拆模后在混凝土上弹出轴线和水平线( 梁底标高引测用) , 并复核。5.3.3.3 安装梁钢支柱前( 如土地面必须夯实) , 支柱下垫通长木脚手板。一般梁支柱采纳单排, 当梁截面较大时可采纳双排或多排, 支柱的间距由模板设计规定, 一般情况下, 间距以 60~100CM 为宜。支柱上面垫 10CM×10CM 方木, 支柱双向加剪刀撑和水平拉杆, 水平拉杆离地 50CM 设一道, 以上每个 2M 设一道。5.3.3.4 按设计标高调整支柱的标高, 然后安装梁底板, 并拉线找直, 梁底板应起拱, 当梁跨度等于或大于 4M 时, 梁底板按设计要求起拱。如设计无要求时, 起拱高度宜为全跨长度的 1/1000~3/1000。5.3.3.5 绑扎梁钢筋, 经检查合格后办理隐检, 并清除杂物, 安装侧模板, 把两侧模板与底板用 U 形卡连接。5.3.3.6 用梁托架 或三脚架支撑固定梁侧模板。龙骨间距应由模板设计规定, 一般情况下宜为 75CM, 梁模板上口用定型卡子固定。当梁高超过 60CM 时, 加穿梁螺栓加固。5.3.3.7 安装后校正梁中线、 标高、 断面尺寸。将梁模板内杂物清理洁净 , 检查后办预检。5.3.4 楼板模板安装5.3.4.1 工艺流程地面夯实—支立柱—安大小龙骨—铺模板—校正标高—加立杆的水平拉杆—办预检5.3.4.2 土地面应夯实, 并垫通长木脚手板, 楼层地面支柱前也应垫通长木脚手板。采纳多层支架支模时, 支柱应垂直, 上下层支柱应在同一竖向中心线上。5.3.4.3 从边跨一侧开始安装, 先安第一排龙骨和支柱, 临时固定; 再安第二排龙骨和支柱, 依次逐排安装。支柱与龙骨间距应根据模板设计规定。一般支下载后可任意编辑柱间距为 80~120CM, 大龙骨间距为 60CM~120CM, 小龙骨间距为 40CM~60CM。5.3.4.4 调节支柱高度, 将大龙骨找平。5.3.4.5 铺定型组合钢模板块: 可从一侧开始铺, 每两块板间边肋用 U 形卡连接, U 形卡安装间距一般不大于 30CM( 即每隔一孔插一个) 每个 U 形卡卡紧方向应正反相间, 不要安在同一方向。楼板在大面积上均应采纳大尺寸的定型组合钢模板, 在拼逢处可用窄尺寸的拼逢钢模板或木板代替, 但均应拼逢严密。5.3.4.6 平台铺完后, 用水平仪测量模板标高, 进行校正, 并用靠尺找平。5.3.4.7 标高校正后, 支柱之间应加水平拉杆。根据支柱高度决定水平拉杆设几道。一般情况下...
