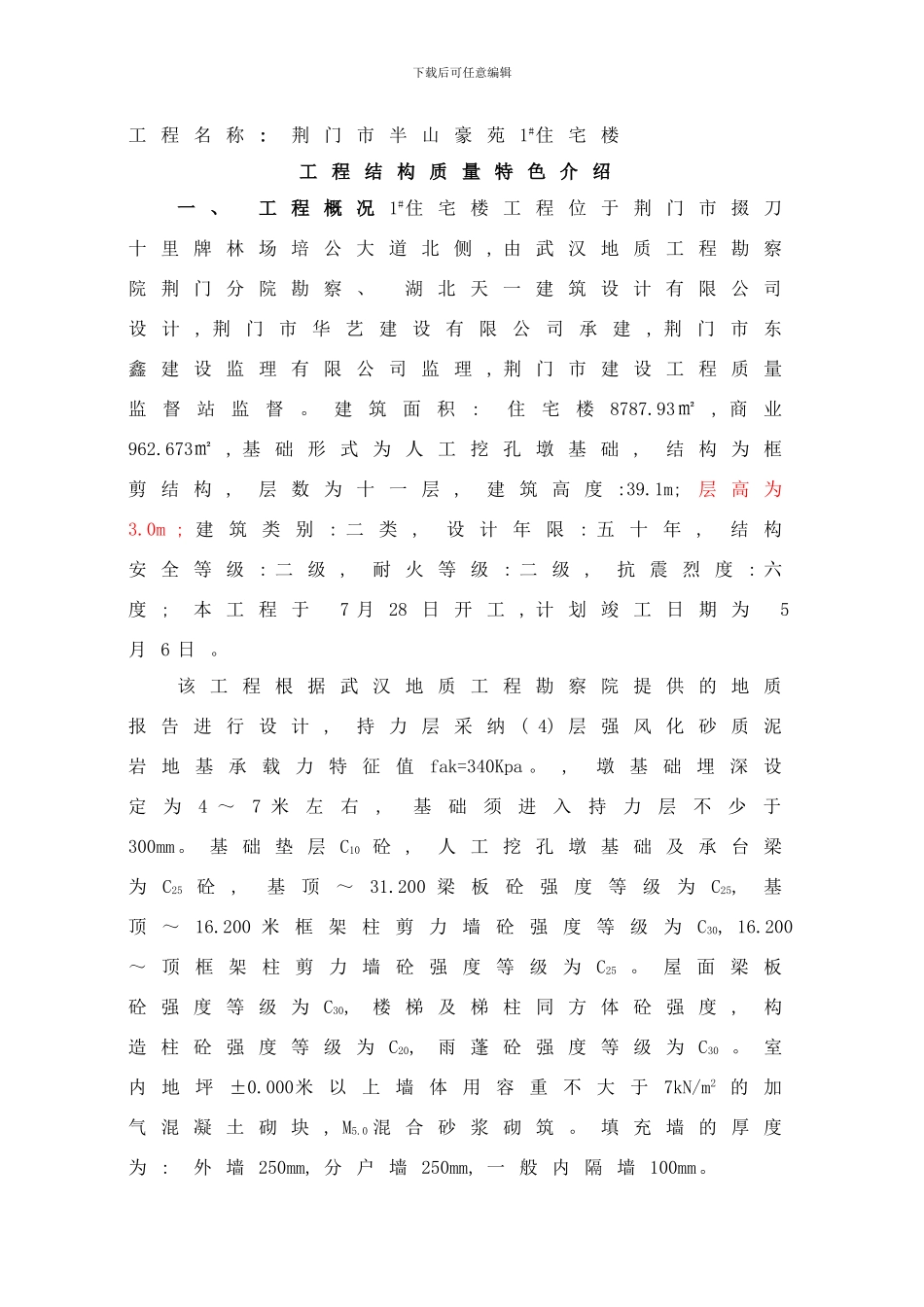

下载后可任意编辑工 程 名 称 : 荆 门 市 半 山 豪 苑 1#住 宅 楼工 程 结 构 质 量 特 色 介 绍一 、 工 程 概 况 1#住 宅 楼 工 程 位 于 荆 门 市 掇 刀十 里 牌 林 场 培 公 大 道 北 侧 , 由 武 汉 地 质 工 程 勘 察院 荆 门 分 院 勘 察 、 湖 北 天 一 建 筑 设 计 有 限 公 司设 计 , 荆 门 市 华 艺 建 设 有 限 公 司 承 建, 荆 门 市 东鑫 建 设 监 理 有 限 公 司 监 理 , 荆 门 市 建 设 工 程 质 量监督站监督。建筑面积: 住宅楼8787.93㎡, 商业962.673㎡ , 基 础 形 式 为 人 工 挖 孔 墩 基 础 , 结 构 为 框剪 结 构 , 层 数 为 十 一 层 , 建 筑 高 度 :39.1m; 层 高 为3.0m ; 建 筑 类 别 : 二 类 , 设 计 年 限 : 五 十 年 , 结 构安 全 等 级 : 二 级 , 耐 火 等 级 : 二 级 , 抗 震 烈 度 : 六度 ; 本 工 程 于 7 月 28 日 开 工 , 计 划 竣 工 日 期 为 5月 6 日 。该 工 程 根 据 武 汉 地 质 工 程 勘 察 院 提 供 的 地 质报 告 进 行 设 计 , 持 力 层 采 纳 ( 4) 层 强 风 化 砂 质 泥岩 地 基 承 载 力 特 征 值fak=340Kpa 。 , 墩 基 础 埋 深 设定为4 ～7 米左右, 基础须进入持力层不少于300mm。 基 础 垫 层 C10 砼 , 人 工 挖 孔 墩 基 础 及 承 台 梁为C25 砼, 基顶～31.200 梁板砼强度等级为C25, 基顶 ～16.200 米 框 架 柱 剪 力 墙 砼 强 度 等 级 为C30, 16.200～ 顶 框 架 柱 剪 力 墙 砼 强 度 等 级 为C25 。 屋 面 梁 板砼 强 度 等 级 为 C30, 楼 梯 及 梯 柱 同 方 体 砼 强 度 , 构造 柱 砼 强 度 等 级 为 C20, 雨 蓬 砼 强 度 等 级 为 C30 。 室内 地 坪±0.000米 以 上 墙 体 用 容 重 不 大 于7kN/m2 的 加气 混 凝 土 砌 块 , M5.0 混 合 砂 浆 砌 筑 。 填 充 墙 的 厚 度为 : 外 墙 250mm, 分 户 墙 250mm, 一 般 内 隔 墙 100mm。下载后可任意编辑屋 面 : 屋 顶 平 面 及 露 台 为 保 温 上 人 屋 面 , 屋顶 平 面 为...
