槽钢悬挑式脚手架搭拆施工专项方案样本

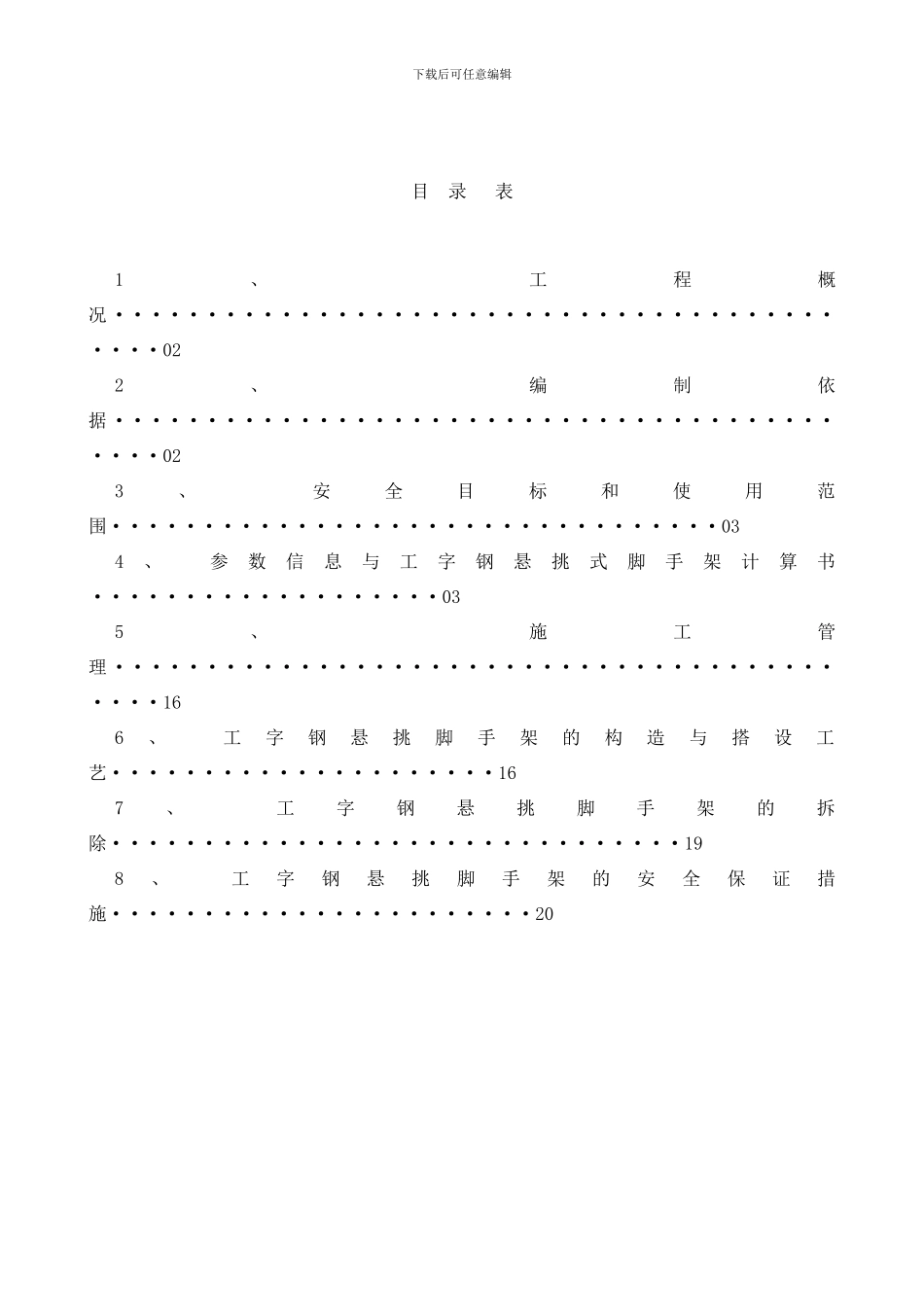

下载后可任意编辑目 录 表1、 工程概况 ···········································022、 编制依据 ···········································023、 安全目标和使用范围·································034、 参数信息与工字钢悬挑式脚手架计算书···················035、 施工管理 ···········································166、 工字钢悬挑脚手架的构造与搭设工艺·····················167、 工字钢悬挑脚手架的拆除·······························198、 工字钢悬挑脚手架的安全保证措施·······················20下载后可任意编辑工字钢悬挑式脚手架搭拆施工专项方案一、 工程概况国际原辅料交易中心a-3号楼工程; 工程建设地点:白沟南至幸福路, 东至东一路; 北至规划路, 西至兴胜路;属于框架结构; 地上层; 地下1层; 建筑高度: 25.6m; 标准层层高: 3.4m ; 建筑面积: 13506.26平方米; 本工程由和道房地产开发有限公司投资建设, 河北建设集团公司设计;。北京思创立设监理有限公司监理, , 浙江新东阳建设有限公司组织施工; 由陈冠担任项目经理, 张平波担任技术负责人。经讨论决定本工程脚手架分一次悬挑、 在8,1米, ( 三层楼面) 开始悬挑至层面, 悬挑高度为17.5米。用普通工字钢悬挑式。悬挑脚手架支撑采纳16b工字钢做钢梁, 挑梁搁置在楼面上, 经过预埋的Ф16锚钩与楼( 梁) 面固定。受力系统采纳上拉下撑形式, 即在上层梁上预埋Ф16 锚钩, 用钢缆拉住钢梁, 然后隔一根钢梁用钢缆拉住( 转角部位每根钢梁均用缆绳拉结) ; 没有用钢缆拉结的钢梁, 采纳双根钢管支撑在下层楼面上( 拉、 撑方式详见附图) 。外挑架以十步架分段, 各段之间必须完全脱开, 以使各段支撑系统单独受力。用扣件式钢管搭设的脚手架是施工临时结构, 它要求受到施工过程中各种垂直和水平荷载。因此脚手架必须有足够的承载能力、 刚度和稳定性。在施工过程中, 在各种荷载作用下不发生失稳、 倒塌。并不超过结构的容许强度、 倾斜、 摇晃或扭曲现象, 以确保安全。为了明确槽钢悬挑式脚手架的安装使用和搭拆施工方法, 确保施工人员...
