模拟电子技术及应用模拟试卷B样本

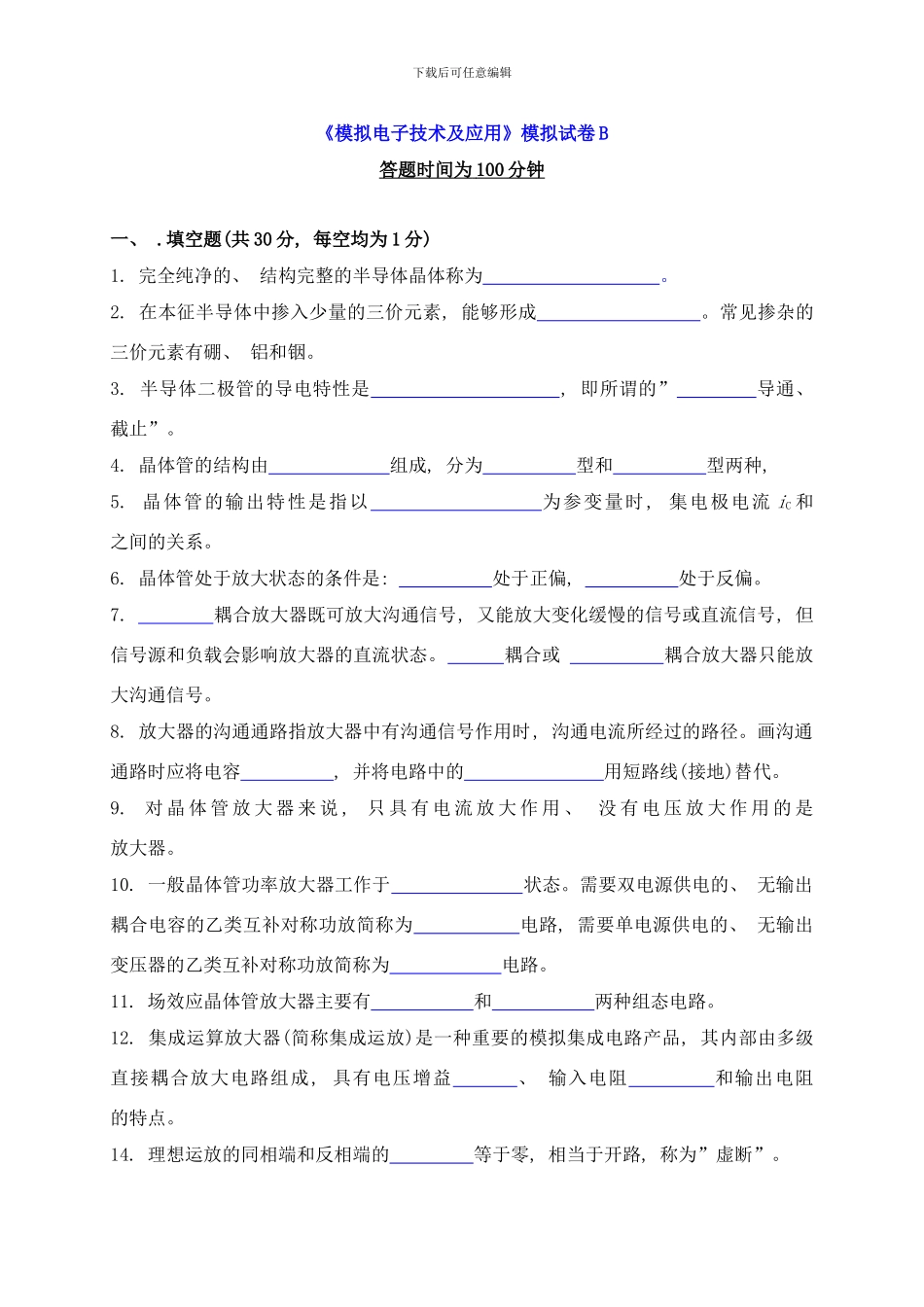

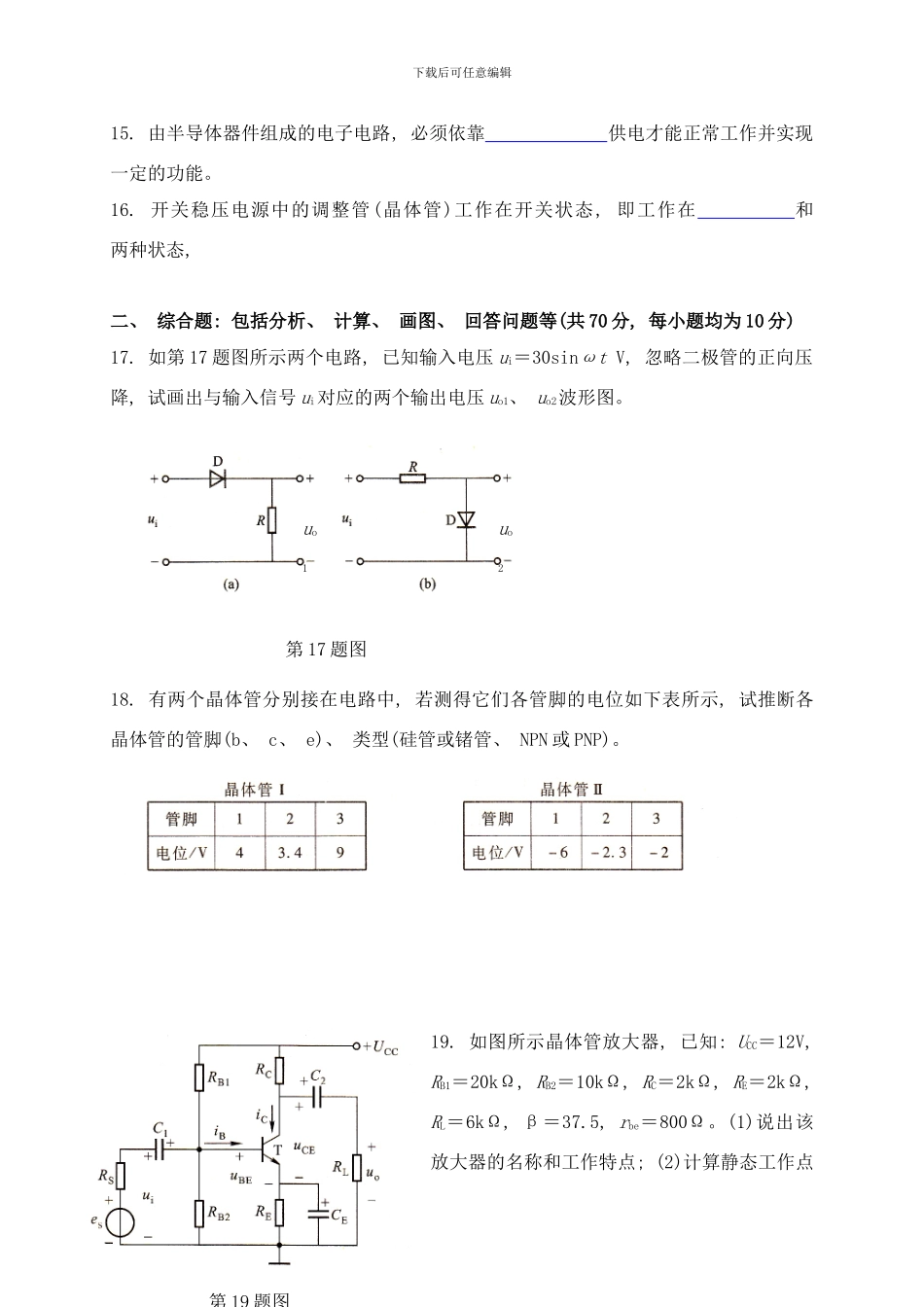

下载后可任意编辑《模拟电子技术及应用》模拟试卷 B答题时间为 100 分钟 一、 .填空题(共 30 分, 每空均为 1 分)1. 完全纯净的、 结构完整的半导体晶体称为 。2. 在本征半导体中掺入少量的三价元素, 能够形成 。常见掺杂的三价元素有硼、 铝和铟。3. 半导体二极管的导电特性是 , 即所谓的” 导通、 截止”。4. 晶体管的结构由 组成, 分为 型和 型两种, 5. 晶体管的输出特性是指以 为参变量时, 集电极电流 iC 和 之间的关系。6. 晶体管处于放大状态的条件是: 处于正偏, 处于反偏。7. 耦合放大器既可放大沟通信号, 又能放大变化缓慢的信号或直流信号, 但信号源和负载会影响放大器的直流状态。 耦合或 耦合放大器只能放大沟通信号。8. 放大器的沟通通路指放大器中有沟通信号作用时, 沟通电流所经过的路径。画沟通通路时应将电容 , 并将电路中的 用短路线(接地)替代。9. 对 晶 体 管 放 大 器 来 说 , 只 具 有 电 流 放 大 作 用 、 没 有 电 压 放 大 作 用 的 是 放大器。10. 一般晶体管功率放大器工作于 状态。需要双电源供电的、 无输出耦合电容的乙类互补对称功放简称为 电路, 需要单电源供电的、 无输出变压器的乙类互补对称功放简称为 电路。11. 场效应晶体管放大器主要有 和 两种组态电路。12. 集成运算放大器(简称集成运放)是一种重要的模拟集成电路产品, 其内部由多级直接耦合放大电路组成, 具有电压增益 、 输入电阻 和输出电阻 的特点。14. 理想运放的同相端和反相端的 等于零, 相当于开路, 称为”虚断”。下载后可任意编辑15. 由半导体器件组成的电子电路, 必须依靠 供电才能正常工作并实现一定的功能。16. 开关稳压电源中的调整管(晶体管)工作在开关状态, 即工作在 和 两种状态, 二、 综合题: 包括分析、 计算、 画图、 回答问题等(共 70 分, 每小题均为 10 分)17. 如第 17 题图所示两个电路, 已知输入电压 ui＝30sinωt V, 忽略二极管的正向压降, 试画出与输入信号 ui对应的两个输出电压 uo1、 uo2波形图。18. 有两个晶体管分别接在电路中, 若测得它们各管脚的电位如下表所示, 试推断各晶体管的管脚(b、 c、 e)、 类型(硅管或锗管、 NPN 或 PNP)。19. 如图所示晶体管放大器, 已知: UCC＝12V, RB1＝20kΩ, RB2＝10kΩ, RC＝2kΩ, RE＝2kΩ, RL＝6kΩ, β＝37.5, rbe＝800Ω。(1)...
