模板安装及拆卸工艺样本

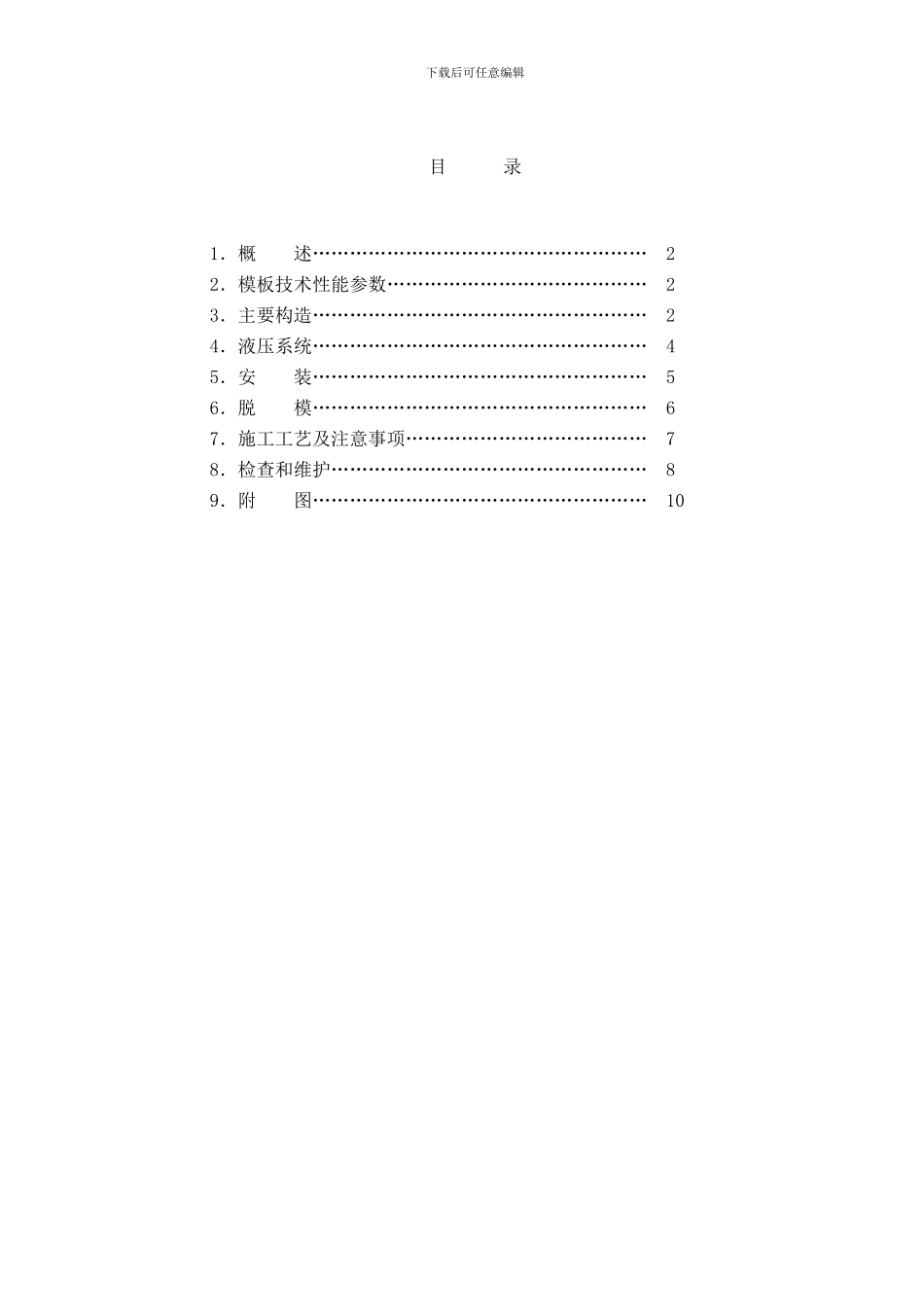

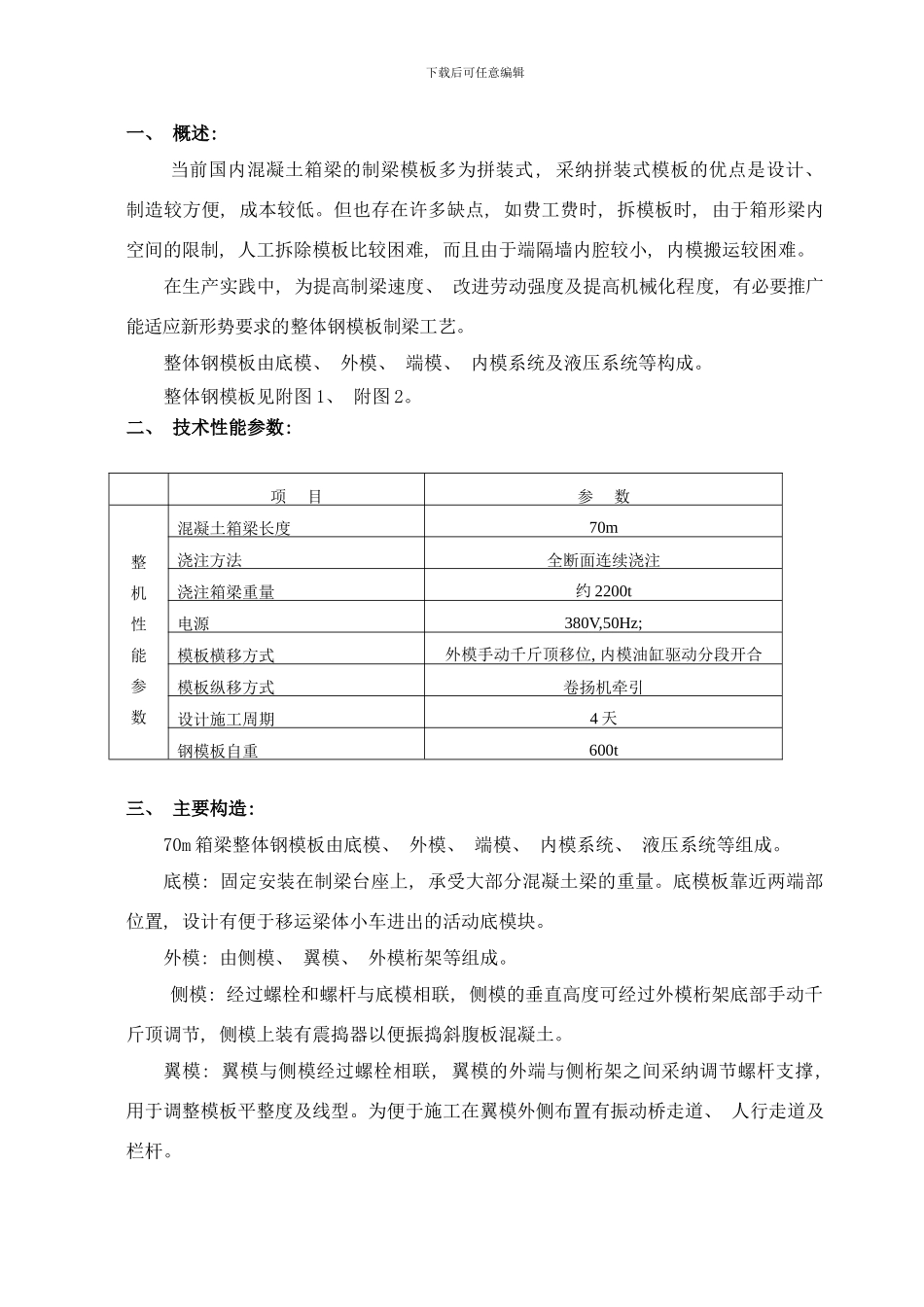

杭州湾大桥 70m 箱梁整体钢模板安 装 及 拆 卸 工 艺中铁大桥局集团有限公司杭州湾跨海大桥Ⅷ合同项目经理部二 OO 四年十月下载后可任意编辑目 录1．概 述……………………………………………… 22．模板技术性能参数…………………………………… 23．主要构造……………………………………………… 24．液压系统……………………………………………… 45．安 装……………………………………………… 56．脱 模……………………………………………… 67．施工工艺及注意事项………………………………… 78．检查和维护…………………………………………… 89．附 图……………………………………………… 10下载后可任意编辑一、 概述: 当前国内混凝土箱梁的制梁模板多为拼装式, 采纳拼装式模板的优点是设计、 制造较方便, 成本较低。但也存在许多缺点, 如费工费时, 拆模板时, 由于箱形梁内空间的限制, 人工拆除模板比较困难, 而且由于端隔墙内腔较小, 内模搬运较困难。 在生产实践中, 为提高制梁速度、 改进劳动强度及提高机械化程度, 有必要推广能适应新形势要求的整体钢模板制梁工艺。整体钢模板由底模、 外模、 端模、 内模系统及液压系统等构成。整体钢模板见附图 1、 附图 2。二、 技术性能参数: 项 目参 数整机性能参数混凝土箱梁长度 70m 浇注方法全断面连续浇注浇注箱梁重量约 2200t电源380V,50Hz; 模板横移方式外模手动千斤顶移位, 内模油缸驱动分段开合模板纵移方式卷扬机牵引设计施工周期4 天钢模板自重600t三、 主要构造: 70m 箱梁整体钢模板由底模、 外模、 端模、 内模系统、 液压系统等组成。底模: 固定安装在制梁台座上, 承受大部分混凝土梁的重量。底模板靠近两端部位置, 设计有便于移运梁体小车进出的活动底模块。外模: 由侧模、 翼模、 外模桁架等组成。侧模: 经过螺栓和螺杆与底模相联, 侧模的垂直高度可经过外模桁架底部手动千斤顶调节, 侧模上装有震捣器以便振捣斜腹板混凝土。翼模: 翼模与侧模经过螺栓相联, 翼模的外端与侧桁架之间采纳调节螺杆支撑, 用于调整模板平整度及线型。为便于施工在翼模外侧布置有振动桥走道、 人行走道及栏杆。下载后可任意编辑外模桁架: 外模桁架由横联、 侧桁架及上、 下平联组成。外模桁架的作用是为保持外模的稳定和便于移动, 在外模桁架的底部设有两个能在外模轨道上纵移的移模车, 并能用手动千斤顶使...
