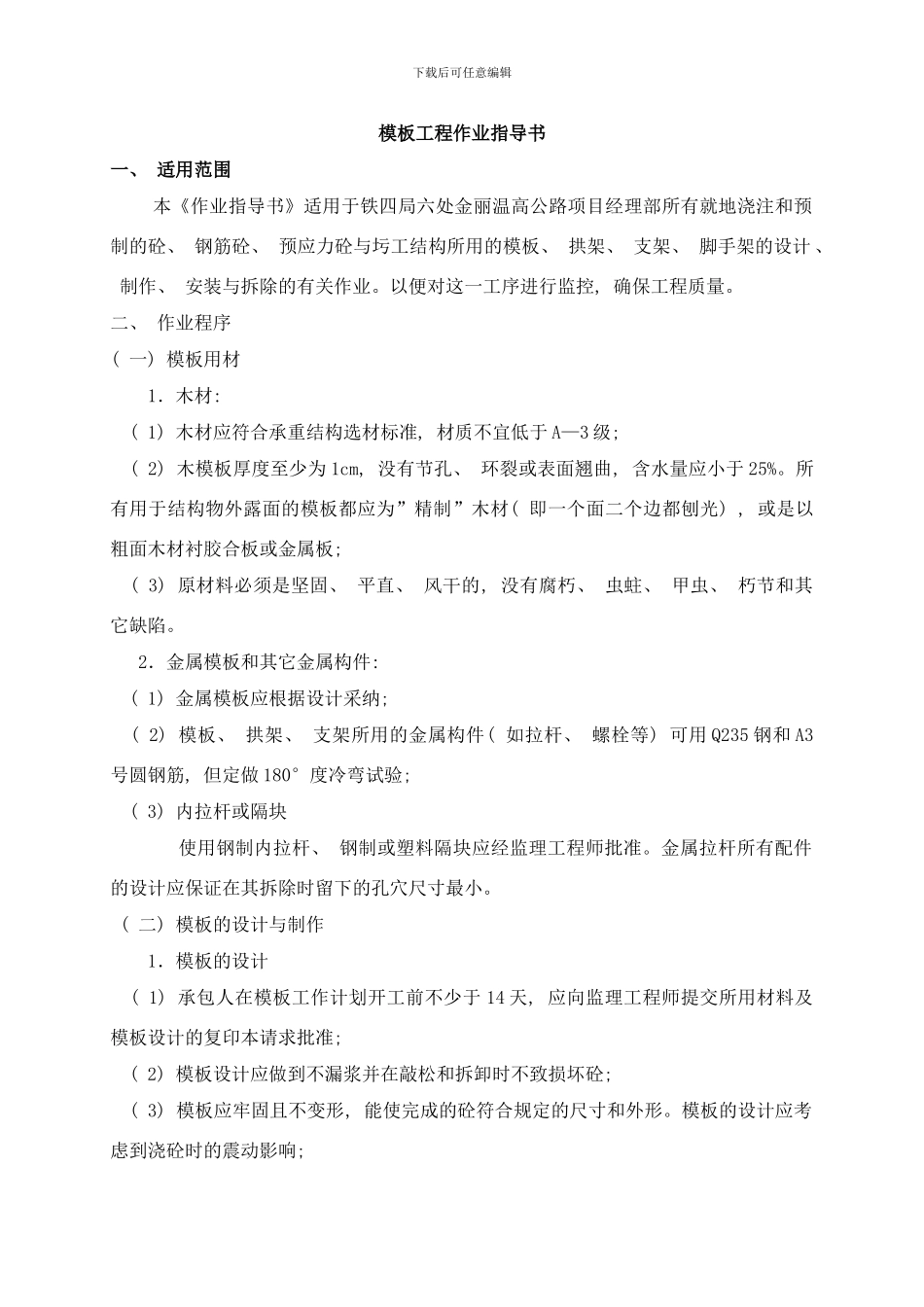

下载后可任意编辑模板工程作业指导书一、 适用范围 本《作业指导书》适用于铁四局六处金丽温高公路项目经理部所有就地浇注和预制的砼、 钢筋砼、 预应力砼与圬工结构所用的模板、 拱架、 支架、 脚手架的设计 、 制作、 安装与拆除的有关作业
以便对这一工序进行监控, 确保工程质量
二、 作业程序( 一) 模板用材 1．木材: ( 1) 木材应符合承重结构选材标准, 材质不宜低于 A—3 级; ( 2) 木模板厚度至少为 1cm, 没有节孔、 环裂或表面翘曲, 含水量应小于 25%
所有用于结构物外露面的模板都应为”精制”木材( 即一个面二个边都刨光) , 或是以粗面木材衬胶合板或金属板; ( 3) 原材料必须是坚固、 平直、 风干的, 没有腐朽、 虫蛀、 甲虫、 朽节和其它缺陷
2．金属模板和其它金属构件: ( 1) 金属模板应根据设计采纳; ( 2) 模板、 拱架、 支架所用的金属构件( 如拉杆、 螺栓等) 可用 Q235 钢和 A3号圆钢筋, 但定做 180°度冷弯试验; ( 3) 内拉杆或隔块 使用钢制内拉杆、 钢制或塑料隔块应经监理工程师批准
金属拉杆所有配件的设计应保证在其拆除时留下的孔穴尺寸最小
( 二) 模板的设计与制作 1．模板的设计 ( 1) 承包人在模板工作计划开工前不少于 14 天, 应向监理工程师提交所用材料及模板设计的复印本请求批准; ( 2) 模板设计应做到不漏浆并在敲松和拆卸时不致损坏砼; ( 3) 模板应牢固且不变形, 能使完成的砼符合规定的尺寸和外形

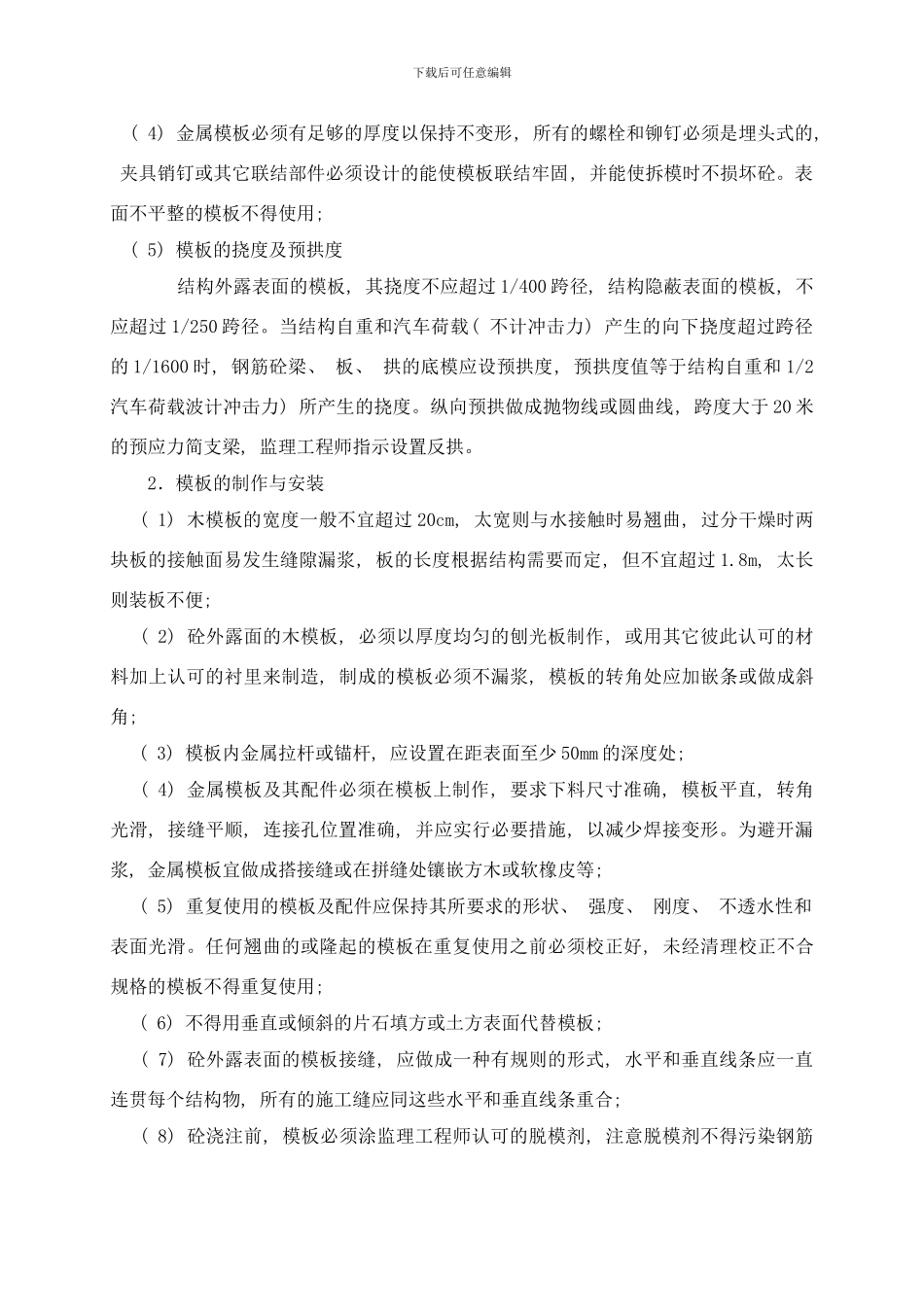

模板的设计应考虑到浇砼时的震动影响; 下载后可任意编辑 ( 4) 金属模板必须有足够的厚度以保持不变形, 所有的螺栓和铆钉必须是埋头式的, 夹具销钉或其它联结部件必须设计的能使模板联结牢固, 并能使拆模时不损坏砼
表面不平整的模板不得使用; ( 5) 模板的挠度及预拱度 结构外露表面的模板, 其
