步云特大桥深基坑开挖支护施工专项方案模板

步云特大桥深基坑开挖支护施工专项方案模板_第1页
1/18
步云特大桥深基坑开挖支护施工专项方案模板_第2页
2/18

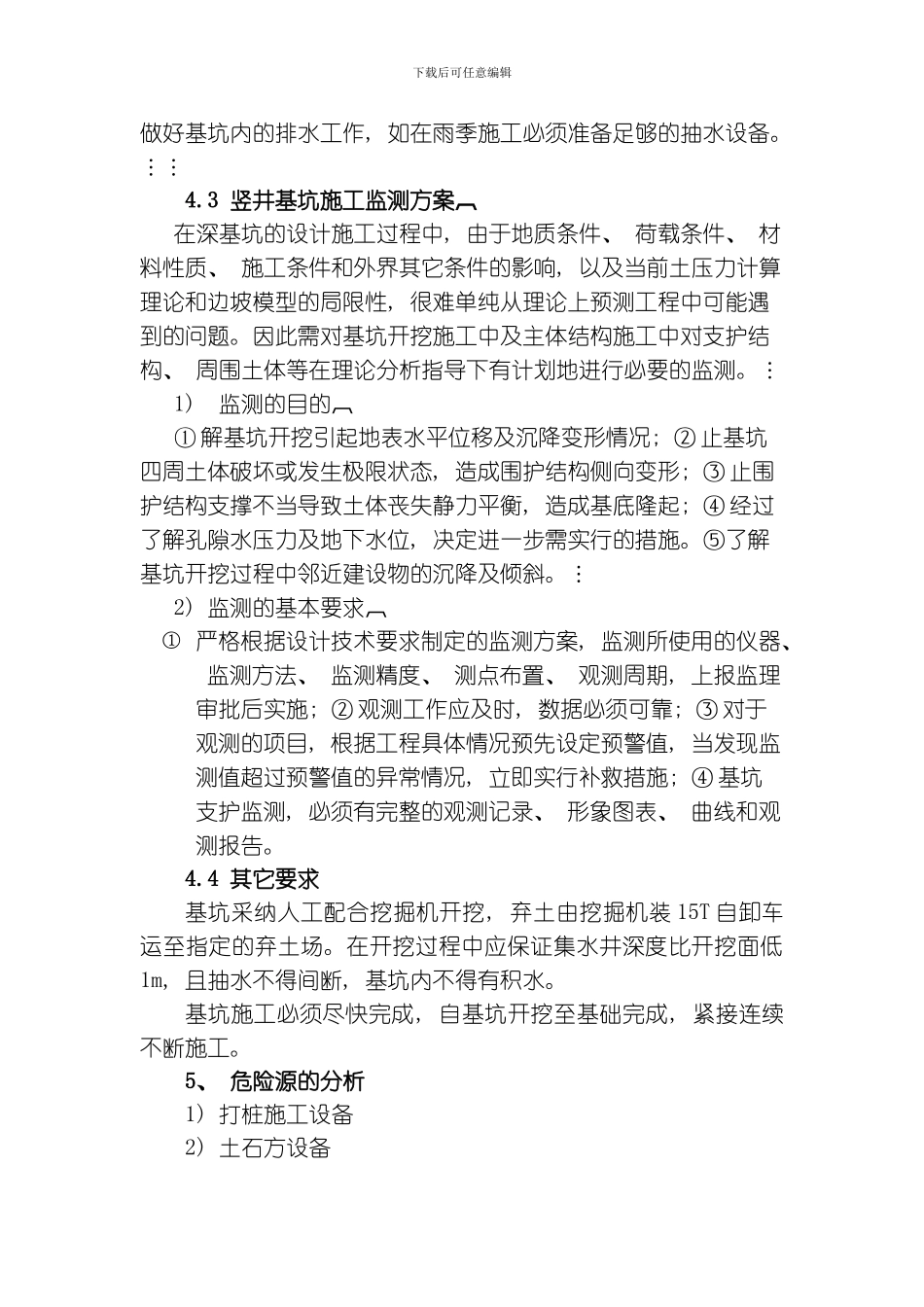

步云特大桥深基坑开挖支护施工专项方案模板_第3页
3/18
下载后可任意编辑步云特大桥深基坑开挖支护施工专项方案1、 编制依据1.1 步云特大桥特平湖塘桥段施工图纸《沪杭甬客专沪杭施( 桥) -05-04》; 1.2 现场地形测量、 水文调查等实际情况; 1.3《客运专线铁路桥涵工程施工技术指南》; 1.4《客运专线铁路桥涵工程施工质量验收暂行标准》(铁建设[ ]160 号); 1.5《客运专线铁路桥涵工程施工技术指南》( TZ213- ) ; 1.6 《 铁 路 工 程 施 工 安 全 技 术 规 程 ( 上 、 下 册 ) 》( TB10401.1- /J259- ) ( TB10401.2- /J260- ) 。2、 适用范围步云特大桥平湖塘段 7m 以内深基坑开挖及支护施工。3、 施工准备3.1 新旧钢板桩运到施工场地后, 均应详加检查、 丈量、 分类、 编号。3.2 钢板桩如需拼接时, 钢板桩两端要对正, 可先在一端上面焊接一块限位板然后将另一端缓缓放下并进行对焊, 再焊接加强板。焊接时必须保证焊接面平整且焊缝有足够厚度。4、 施工方法4.1 钢板桩支护1) 根据测量放样距承台边向外 1.5m 开始插打拉森Ⅳ钢板桩, 每根拉森Ⅳ钢板桩长度为 15 米, 采纳 90 履带吊打桩锤进行插打钢板桩, 在开始插打前要对机械设备进行检查, 符合要求后才能够进行施工。2) 先打好定位钢板桩, 然后与导框固定, 导框也就是钢板桩围堰的上层围棂, 沿着围棂进行插打钢板桩, 待插入一定深度, 站立稳定后, 方可加以锤击。3) 钢板桩插打过程中随时纠正歪斜。歪斜过甚不能用拉挤办下载后可任意编辑法整直者, 要拔起重插。4) 钢板桩插打完毕, 检查围棂是否与钢板桩焊接牢靠, 检查无问题后即可开挖基坑。5) 防护钢板桩采纳拉森Ⅳ钢板桩, 围棂采纳 400*400 规格 H型钢, 围棂四角设置同型号斜撑于竖撑, 斜撑与围棂成 45 度夹角, 采纳焊接固结连接。6) 拔桩 钢板桩拔出前, 应先将围堰内的支撑及其它设施从上到下陆续拆除, 拔出的钢板桩清刷洁净、 修整、 涂刷防锈油。在运输时, 不使碰撞, 防止弯曲变形, 堆放场地应坚实平整, 堆放时应按板桩类型、 长度分别编号、 登记、 堆放整齐。4.2 基坑开挖基坑土方开挖随开挖随支撑,即每进行一层土方开挖,按设计要求即进行坑壁支撑。基坑土方开挖采纳挖掘机开挖, 当基坑开挖到一定深度后, 土方采纳长臂挖掘机开挖, 并采纳自卸汽车外运。基坑支撑采纳工字钢和钢管进行支撑,整个基坑支护从上到下总共设计为 2 道。当开挖距基底 300mm 时, 应采纳人工开挖, 并进行...
