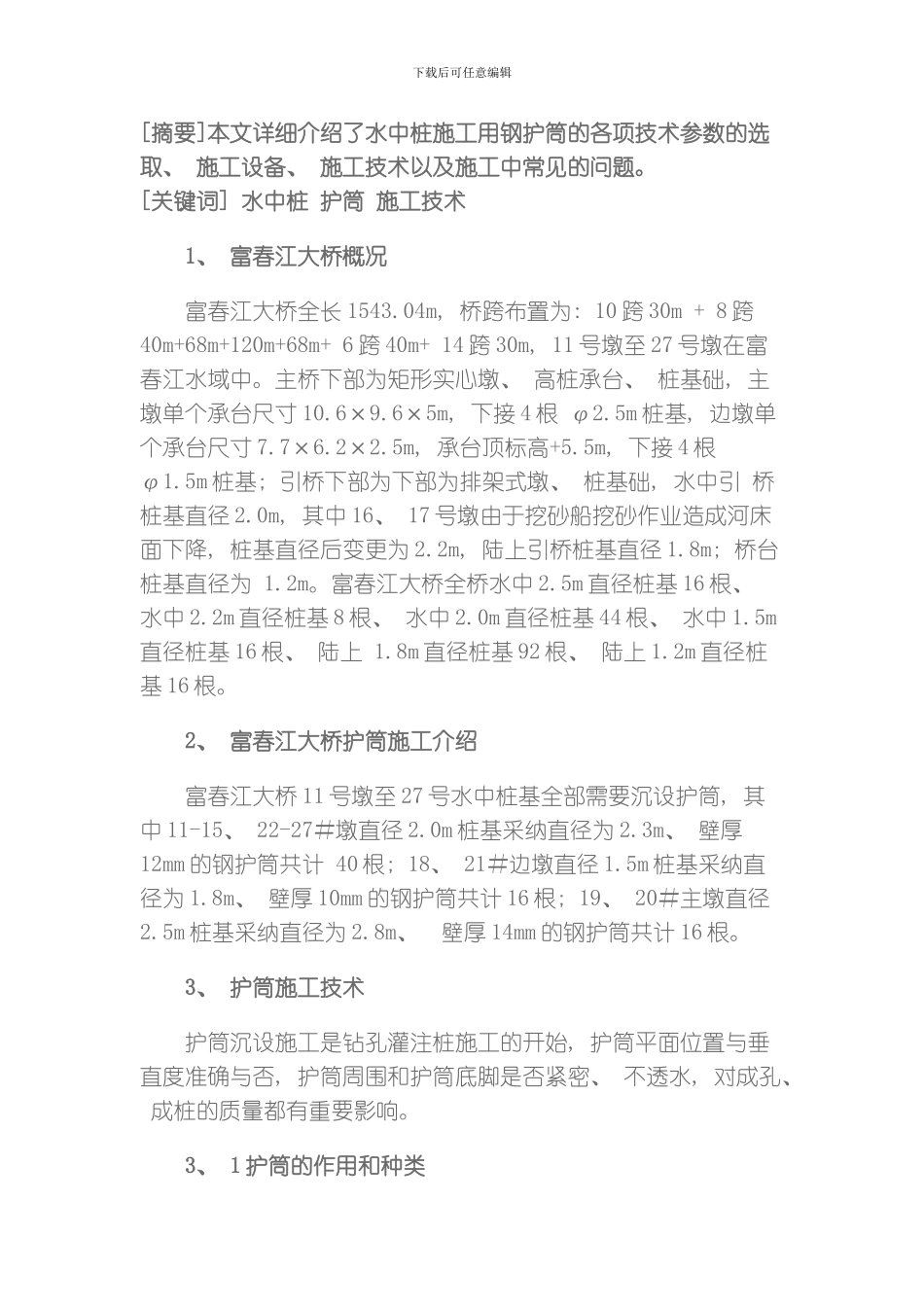

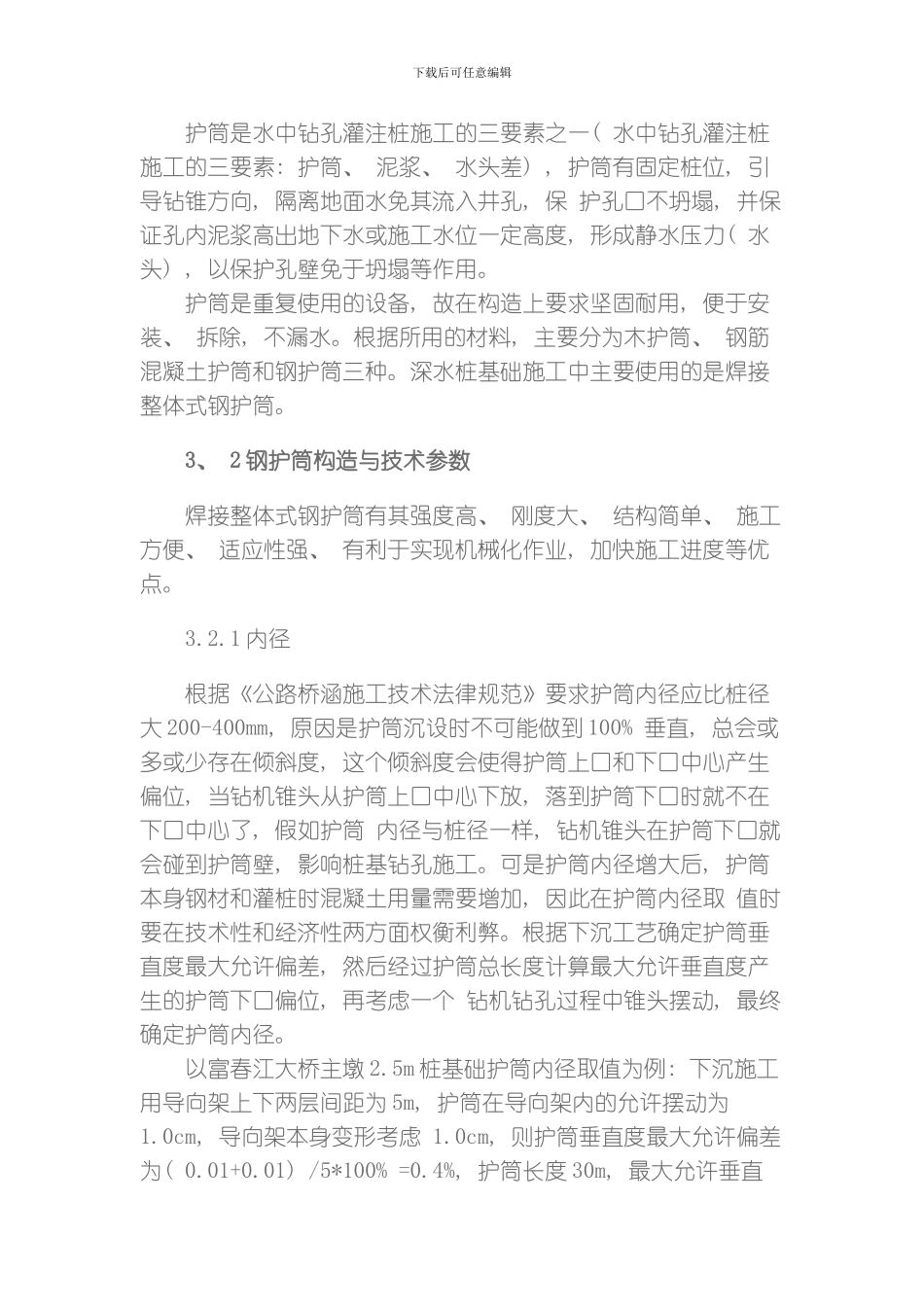

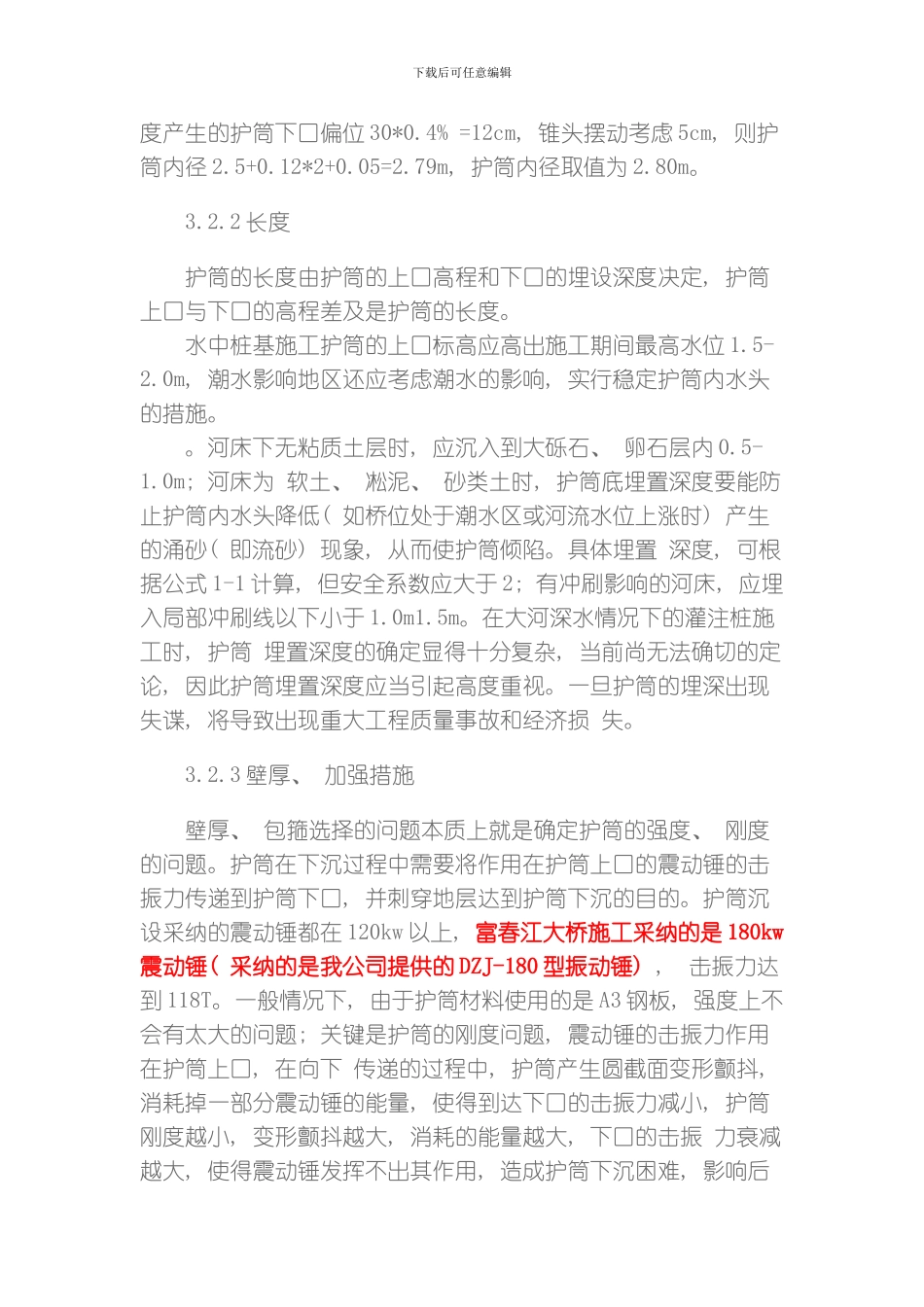

下载后可任意编辑[摘要]本文详细介绍了水中桩施工用钢护筒的各项技术参数的选取、 施工设备、 施工技术以及施工中常见的问题。[关键词] 水中桩 护筒 施工技术 1、 富春江大桥概况 富春江大桥全长 1543.04m, 桥跨布置为: 10 跨 30m + 8 跨40m+68m+120m+68m+ 6 跨 40m+ 14 跨 30m, 11 号墩至 27 号墩在富春江水域中。主桥下部为矩形实心墩、 高桩承台、 桩基础, 主墩单个承台尺寸 10.6×9.6×5m, 下接 4 根 φ2.5m 桩基, 边墩单个承台尺寸 7.7×6.2×2.5m, 承台顶标高+5.5m, 下接 4 根φ1.5m 桩基; 引桥下部为下部为排架式墩、 桩基础, 水中引 桥桩基直径 2.0m, 其中 16、 17 号墩由于挖砂船挖砂作业造成河床面下降, 桩基直径后变更为 2.2m, 陆上引桥桩基直径 1.8m; 桥台桩基直径为 1.2m。富春江大桥全桥水中 2.5m 直径桩基 16 根、 水中 2.2m 直径桩基 8 根、 水中 2.0m 直径桩基 44 根、 水中 1.5m直径桩基 16 根、 陆上 1.8m 直径桩基 92 根、 陆上 1.2m 直径桩基 16 根。 2、 富春江大桥护筒施工介绍 富春江大桥 11 号墩至 27 号水中桩基全部需要沉设护筒, 其中 11-15、 22-27＃墩直径 2.0m 桩基采纳直径为 2.3m、 壁厚12mm 的钢护筒共计 40 根; 18、 21＃边墩直径 1.5m 桩基采纳直径为 1.8m、 壁厚 10mm 的钢护筒共计 16 根; 19、 20＃主墩直径2.5m 桩基采纳直径为 2.8m、 壁厚 14mm 的钢护筒共计 16 根。 3、 护筒施工技术 护筒沉设施工是钻孔灌注桩施工的开始, 护筒平面位置与垂直度准确与否, 护筒周围和护筒底脚是否紧密、 不透水, 对成孔、 成桩的质量都有重要影响。 3、 1 护筒的作用和种类下载后可任意编辑 护筒是水中钻孔灌注桩施工的三要素之一( 水中钻孔灌注桩施工的三要素: 护筒、 泥浆、 水头差) , 护筒有固定桩位, 引导钻锥方向, 隔离地面水免其流入井孔, 保 护孔口不坍塌, 并保证孔内泥浆高出地下水或施工水位一定高度, 形成静水压力( 水头) , 以保护孔壁免于坍塌等作用。 护筒是重复使用的设备, 故在构造上要求坚固耐用, 便于安装、 拆除, 不漏水。根据所用的材料, 主要分为木护筒、 钢筋混凝土护筒和钢护筒三种。深水桩基础施工中主要使用的是焊接整体式钢护筒。 3、 2 钢护筒构造与技术参数 焊接整体式钢护筒有其强度高、 刚度大、 结构简单、 施工方便...
