水利施工成果书模板

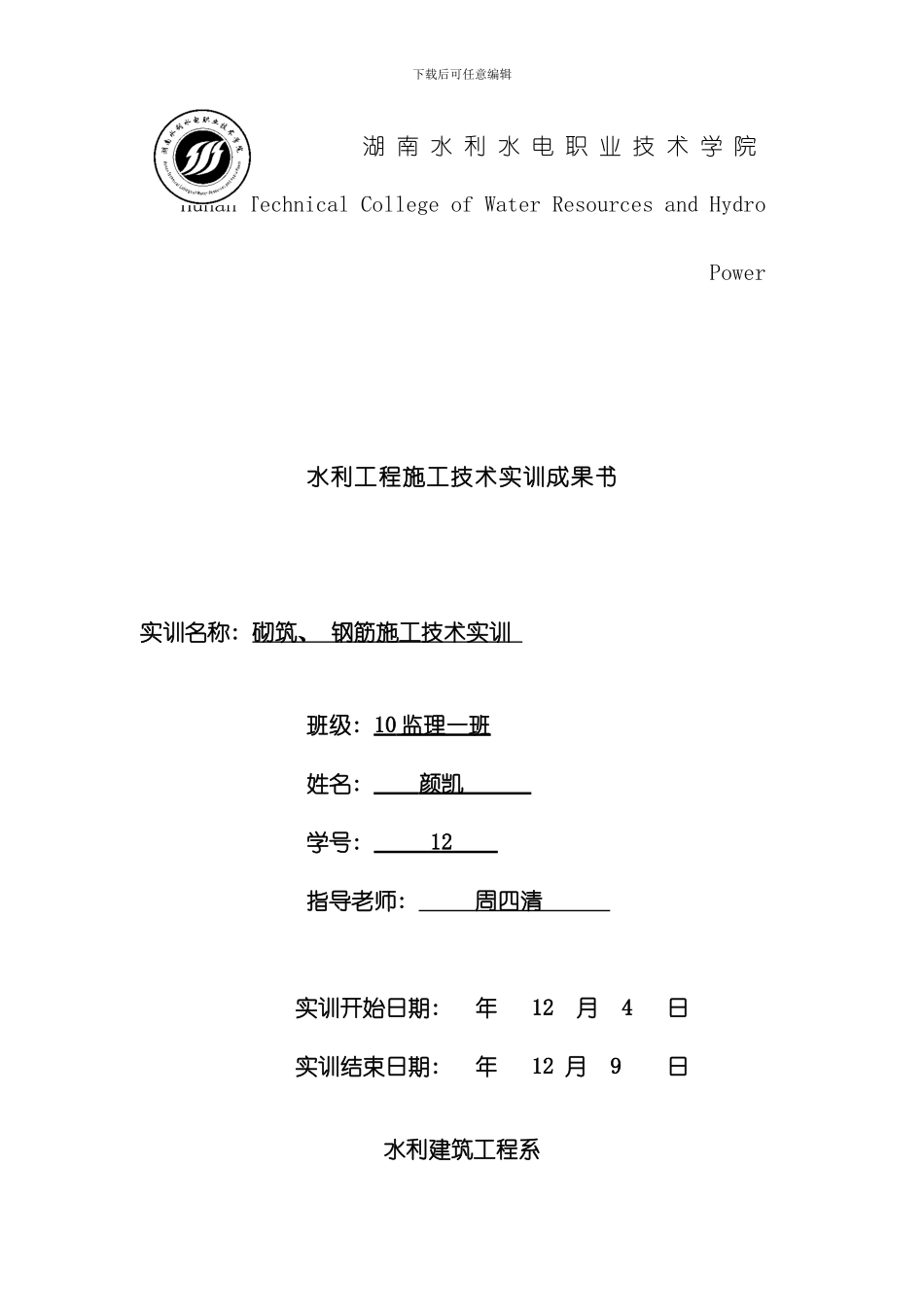

下载后可任意编辑下载后可任意编辑湖 南 水 利 水 电 职 业 技 术 学 院Hunan Technical College of Water Resources and Hydro Power水利工程施工技术实训成果书实训名称: 砌筑、 钢筋施工技术实训 班级: 10 监理一班 姓名: 颜凯 学号: 12 指导老师: 周四清 实训开始日期: 年 12 月 4 日实训结束日期: 年 12 月 9 日水利建筑工程系下载后可任意编辑水利工程施工技术综合实训成果书一、 实训性质和目的水利水电工程施工技术实训是工程造价管理专业的一门专业实践课, 它的任务是经过实训使学生具备高素养技能型人才所必须的工种施工的基本职业技能, 为毕业后”零距离”上岗打下基础。二、 实训教学目标1.能准确识读钢筋施工图; 2.熟悉钢筋工、 模板工、 混凝土工的工具和设备; 3.能正确进行钢筋下料长度计算; 4.编制配筋表; 5.能在规定时间砌筑”T”字形墙体, ”L”形墙体, ”十”形墙体; 6.能对已砌筑墙体进行质量检查.下载后可任意编辑三、 实训内容1.在实训老师带领下到砌筑实训场练习砌筑规定要求墙体2.在实训老师带领下参观施工实训场, 熟悉钢筋工、 模板工、 混凝土工的施工机械和施工工艺3.钢筋下料长度计算及编制钢筋配料单。4.学生根据配料单进行钢筋下料, 帮扎钢筋实训题 1: 一钢筋混凝土大梁( 如下图) , 高 600mm, 宽 250mm, 长 6300mm, 保护层厚度(包括端头保护层厚度)均为 25mm, 大梁内钢筋的规格及形状见钢筋加工单表。试计算钢筋的下料长度。钢筋加工单表钢 筋 配 料 单构件名称钢筋编号简 图直径( mm)钢筋级别下料长度( mm)单位根数质量( Kg)①10 Φ12750 27.86下载后可任意编辑②2513686 252.7③2514090.8254.2④6Φ54604 32121.2合计 Φ6 钢筋为 12.1kg/米、 Φ10 钢筋为 7.86kg/米、 Φ25 钢筋为 106.9kg/米查表得Φ6 钢筋为 0.222kg/米、 Φ10 钢筋为 0.617kg/米、 Φ25 钢筋为3.856kg/米下载后可任意编辑下料长度计算书1. 下料长度计算① 号钢筋下料长度6300-25*2+6.25d*2*2=12750mm② 号钢筋下料长度6300-25*2+11.87d*2*2=13686mm③ 号弯起钢筋下料长度4560+256*2+250*2+( 600-25*2)*1.414*2-2d-0.5d*4*2=14090.8mm④ 号箍筋下料长度宽度 200-25=225(mm)高度 600-25=575(mm)1600+11.87d*2-2d*3*32=54604mm2.质量计算 查表得Φ6 钢筋为 0.222kg/米、 Φ10 钢筋为 0.617kg/米、 Φ25 钢筋为 3.856kg/米...
