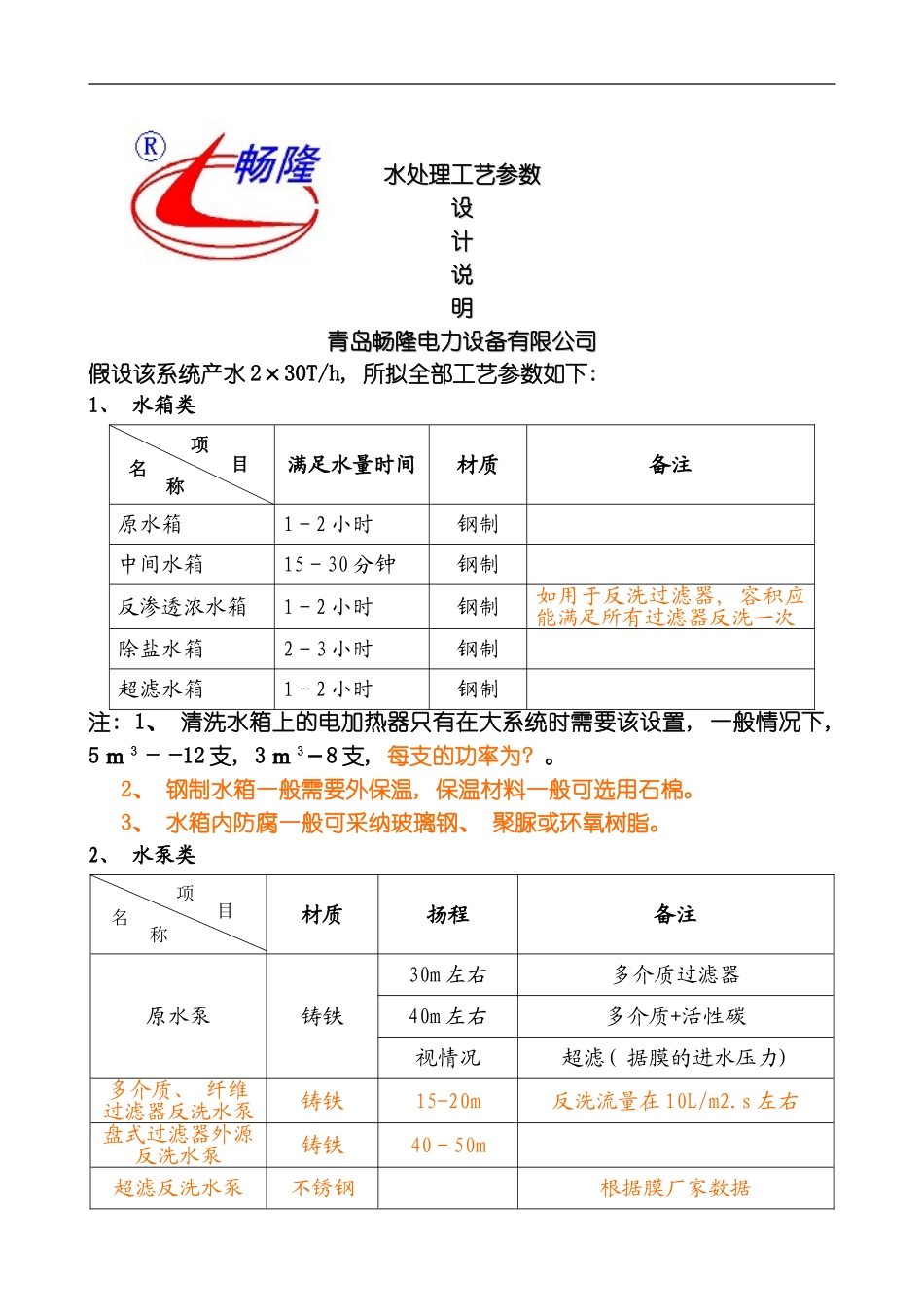

水处理工艺参数水处理工艺参数设设计计说说明明青岛畅隆电力设备有限公司青岛畅隆电力设备有限公司假设该系统产水 2×30T/h, 所拟全部工艺参数如下: 1、 水箱类满足水量时间材质备注原水箱1－2 小时钢制中间水箱15－30 分钟钢制反渗透浓水箱1－2 小时钢制如用于反洗过滤器, 容积应能满足所有过滤器反洗一次除盐水箱2－3 小时钢制超滤水箱1－2 小时钢制注: 1、 清洗水箱上的电加热器只有在大系统时需要该设置, 一般情况下, 5 ｍ 3――12 支, 3 ｍ 3－8 支, 每支的功率为? 。2、 钢制水箱一般需要外保温, 保温材料一般可选用石棉。3、 水箱内防腐一般可采纳玻璃钢、 聚脲或环氧树脂。2、 水泵类材质扬程备注原水泵铸铁30m 左右多介质过滤器40m 左右多介质+活性碳视情况超滤( 据膜的进水压力) 多介质、 纤维过滤器反洗水泵铸铁15-20m反洗流量在 10L/m2.s 左右盘式过滤器外源反洗水泵铸铁40－50m超滤反洗水泵不锈钢根据膜厂家数据项目名称项目名称下载后可任意编辑反渗透升压泵不锈钢20-30mRO 清洗水泵不锈钢28-35m 左右UF 清洗水泵不锈钢根据膜厂家数据中间水泵不锈钢30m 左右阴阳床 40－50m, 混床 30m除盐水泵不锈钢50m 左右或根据厂方要求中和水泵氟塑料10-20m流量使系统排污情况再生水泵不锈钢20－30m流量根据 5m/h 流速计算反渗透冲洗水泵不锈钢30m 左右卸酸卸碱泵氟塑料10m 左右在半小时内卸完即可3、 换热器计算处理水量 80m3/h, 温度从 10℃提升到 25℃,K 按 w/m2.℃计算, β 按 0.85计。计算公式为 F=F——换热面积; ( m2) Q——换热量; (W)K——总传热系数; ( w/m2.℃) △tm——对数平均温度; ( ℃) Q＝C*m*△tC——4.2KJ/Kg.℃; m——水的质量; m=80m3/h*1000kg/m3=80000kg/h△t——提升的对数温差( ℃) 因此 Q＝4.2KJ/Kg.℃*80000kg/h*15℃＝5040000KJ/h此系统采纳波节管式换热器, 蒸汽温度为 350℃, 则下载后可任意编辑t1＝t3＝350℃, 水温 t2＝10℃t4＝25℃对数平均温度为△tm＝＝＝333.3℃又因为 1W＝1J/s(W=Pt),K= w/m2.℃= J/m2.℃.s则 F＝＝=8.9m2则选择型号 TBH400-8.9-1.0/1.0 ◆温控阀的选择: 假设处理量为 300T/H, 温升△T=20℃, 则其所吸收的热量Q=C*m*△T＝4.2KJ/℃.Kg*300T/h*1000kg/m3*20℃＝25 00KJ/h蒸汽参数为 150℃, 0.5MPa, 经过查《小型热电站有用设计手册》P10可得其饱和汽焓 h 为 2748.5KJ/Kg,则需要的蒸汽质量为:...
