水工建筑物模板

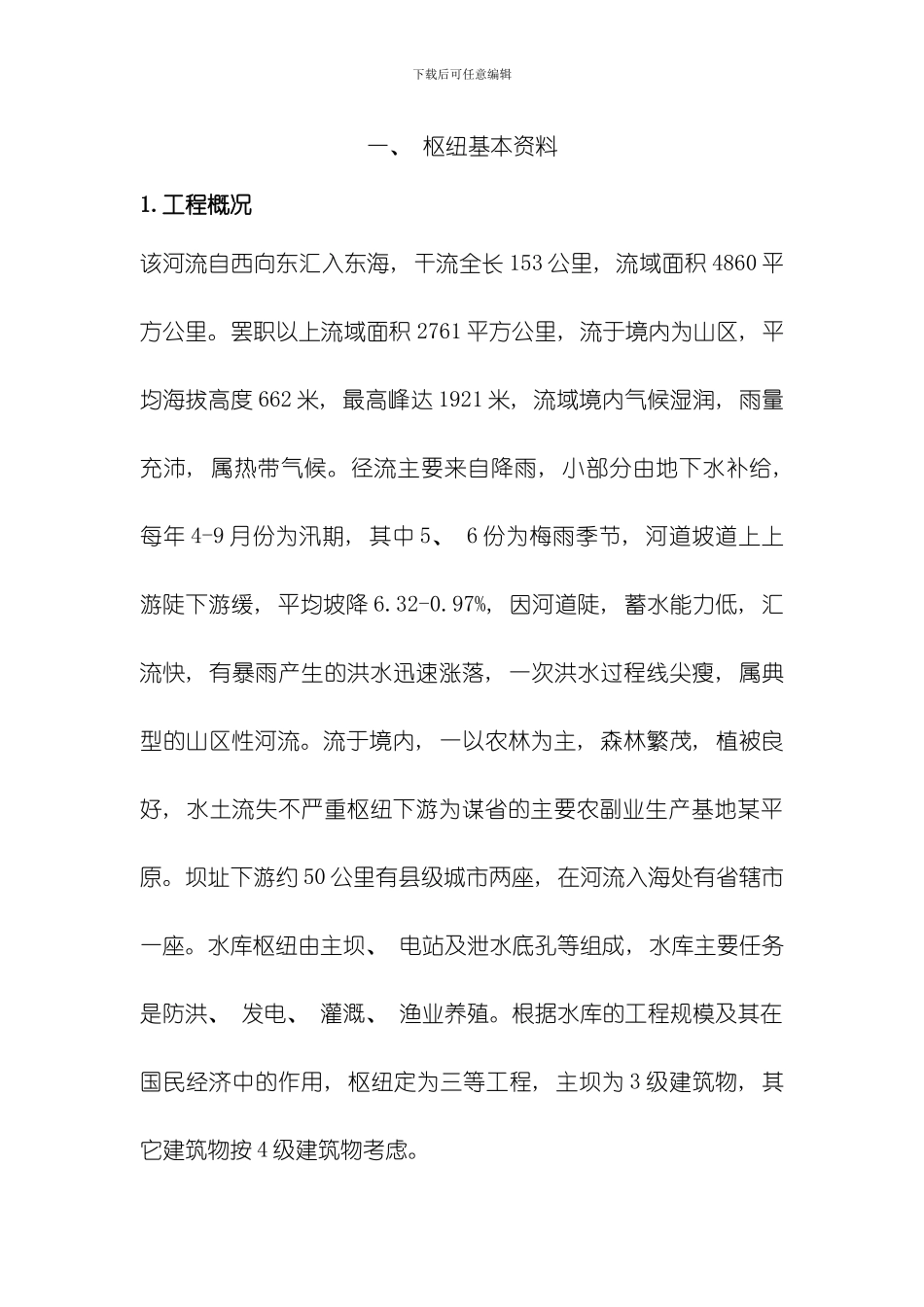

下载后可任意编辑一、 枢纽基本资料1.工程概况该河流自西向东汇入东海, 干流全长 153 公里, 流域面积 4860 平方公里。罢职以上流域面积 2761 平方公里, 流于境内为山区, 平均海拔高度 662 米, 最高峰达 1921 米, 流域境内气候湿润, 雨量充沛, 属热带气候。径流主要来自降雨, 小部分由地下水补给, 每年 4-9 月份为汛期, 其中 5、 6 份为梅雨季节, 河道坡道上上游陡下游缓, 平均坡降 6.32-0.97%, 因河道陡, 蓄水能力低, 汇流快, 有暴雨产生的洪水迅速涨落, 一次洪水过程线尖瘦, 属典型的山区性河流。流于境内, 一以农林为主, 森林繁茂, 植被良好, 水土流失不严重枢纽下游为谋省的主要农副业生产基地某平原。坝址下游约 50 公里有县级城市两座, 在河流入海处有省辖市一座。水库枢纽由主坝、 电站及泄水底孔等组成, 水库主要任务是防洪、 发电、 灌溉、 渔业养殖。根据水库的工程规模及其在国民经济中的作用, 枢纽定为三等工程, 主坝为 3 级建筑物, 其它建筑物按 4 级建筑物考虑。下载后可任意编辑2.水文条件1.年径流: 根据资料分析, 坝址处的多年平均流量 100m /s, 多年平均总量为 31.5m /s, 年内分配很不均匀, 主要集中在汛期 4-9 月份。丰水年时占全年 80%, 枯水年占 20%。2.洪水: 根据统计资料推算 10 一遇的浑水流量为 11700m /s, 50 一遇的洪水 14900m /s。施工期间各设计洪水频率流量见下表。频率时段10-4 月9-6 月10-3月11-6 月11-2 月12-2 月备注5%208717721367136788482410%167314101072107265459620%127510457847844343323．固体流量及水库淤积: 根据水文站实测资料分析, 年固体径流量为 331 万吨, 百年之后水库淤积高程 115m。淤沙浮容重为8.5kn/m , 内摩擦角 10 。4．其它;本坝址地震烈度为 73.气象条件1．气温: 坝址处的多年气温为 17.3℃, 月平均气温 5℃( 一月份) 、 最高 29℃( 七月份)。实测极端气温-8.2℃( 一月份) 、 333330o下载后可任意编辑最高气温 40.6℃( 七月份) 。2．湿度: 年平均相对湿度为 79%左右, 其中六月份 87%为最大, 一月份 72%最小, 日变化较大。3．降雨量: 坝址以上流域的年平均降雨量 1860 毫米, 实测最大降雨量为 2574 毫米, 最少降雨量 1242 毫米。雨量在年内分配不均, 其中 4-9 月份占全年雨量的 80%, 5-6 月份站全年雨量的 1/3, 往往形成起伏多峰的洪水。4．蒸发量...
