水平烟道改造检修施工方案模板

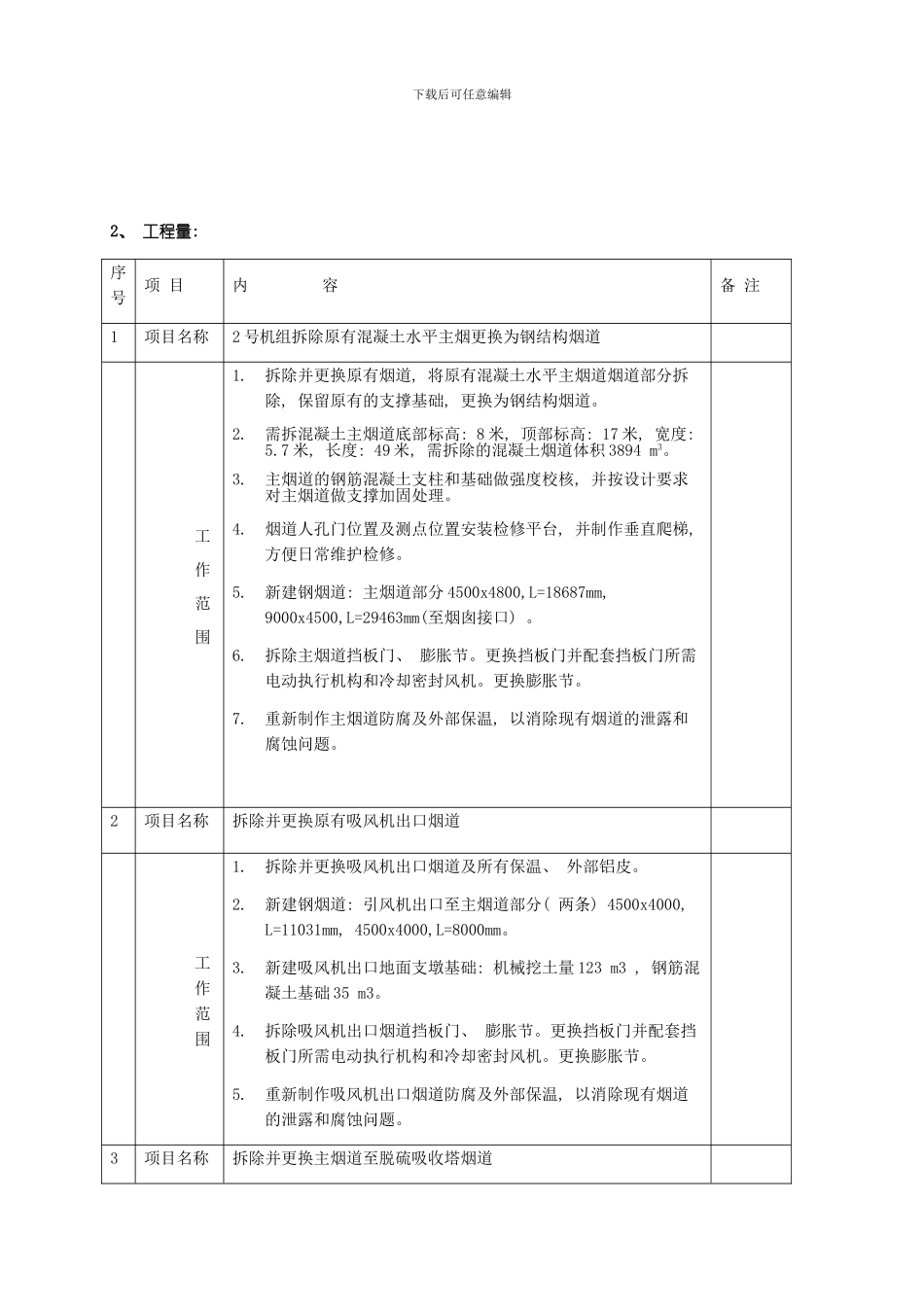

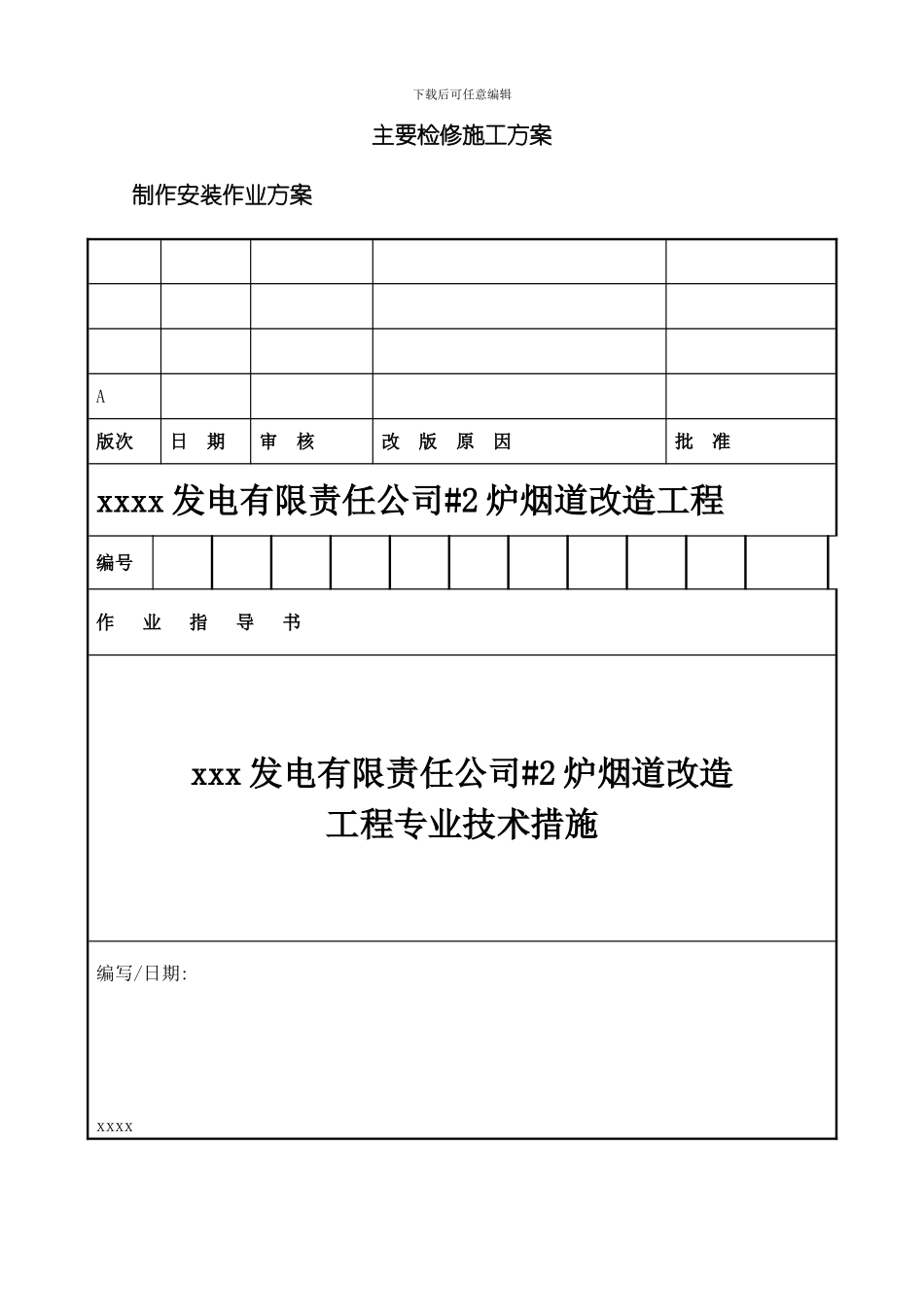

下载后可任意编辑主要检修施工方案制作安装作业方案 A版次日 期审 核改 版 原 因批 准xxxx 发电有限责任公司#2 炉烟道改造工程编号作 业 指 导 书xxx 发电有限责任公司#2 炉烟道改造工程专业技术措施编写/日期: xxxx下载后可任意编辑1.1 第一节 制作安装施工方案一、 工程简介及工程量 1、 工程简介xxx 发电有限责任公司 2 号炉 330MW 机组锅炉为哈尔滨锅炉厂有限公司设计制造的 HG-1020/18.58-YM23 型锅炉, 锅炉为亚临界参数、 一次中间再热、 单炉膛自然循环汽包锅炉。设计燃用烟煤, 采纳平衡通风、 中速磨煤机组成的直吹式制粉系统、 摆动燃烧器四角切圆燃烧方式, 固态排渣煤粉炉, 锅炉为全钢构架, 炉顶为大罩壳, 整体成倒 U 型布置。锅炉风烟系统配有 2 台 FAF18-8.5-1 动叶可调式轴流送风机、 2 台YWJ3000/2190 静叶可调式轴流引风机、 2 台 LY6N8.1F195 离心一次风机。本工程主要是吸风机出口烟道、 水平主烟道、 主烟道至脱硫吸收塔烟道、 脱硫吸收塔至主烟道连接烟道的制造、 供货、 拆除、 加固、 安装、 调试和试验以及脱硫增压风机的拆除、 烟道内部防腐、 外部保温等相关工作的承包内容。下载后可任意编辑2、 工程量: 序号项 目内 容备 注1项目名称2 号机组拆除原有混凝土水平主烟更换为钢结构烟道工 作 范 围1.拆除并更换原有烟道, 将原有混凝土水平主烟道烟道部分拆除, 保留原有的支撑基础, 更换为钢结构烟道。2.需拆混凝土主烟道底部标高: 8 米, 顶部标高: 17 米, 宽度: 5.7 米, 长度: 49 米, 需拆除的混凝土烟道体积 3894 m3。3.主烟道的钢筋混凝土支柱和基础做强度校核, 并按设计要求对主烟道做支撑加固处理。4.烟道人孔门位置及测点位置安装检修平台, 并制作垂直爬梯, 方便日常维护检修。5.新建钢烟道: 主烟道部分 4500x4800,L=18687mm, 9000x4500,L=29463mm(至烟囱接口) 。6.拆除主烟道挡板门、 膨胀节。更换挡板门并配套挡板门所需电动执行机构和冷却密封风机。更换膨胀节。7.重新制作主烟道防腐及外部保温, 以消除现有烟道的泄露和腐蚀问题。 2项目名称拆除并更换原有吸风机出口烟道工 作 范 围1.拆除并更换吸风机出口烟道及所有保温、 外部铝皮。2.新建钢烟道: 引风机出口至主烟道部分( 两条) 4500x4000, L=11031mm, 4500x4000,L=8000mm。3.新建吸风机出口地面支墩基础: 机械挖土量 123 m3 , 钢筋混凝土基...
