水映加州三期低层别墅区悬挑式外脚手架施工方案模板

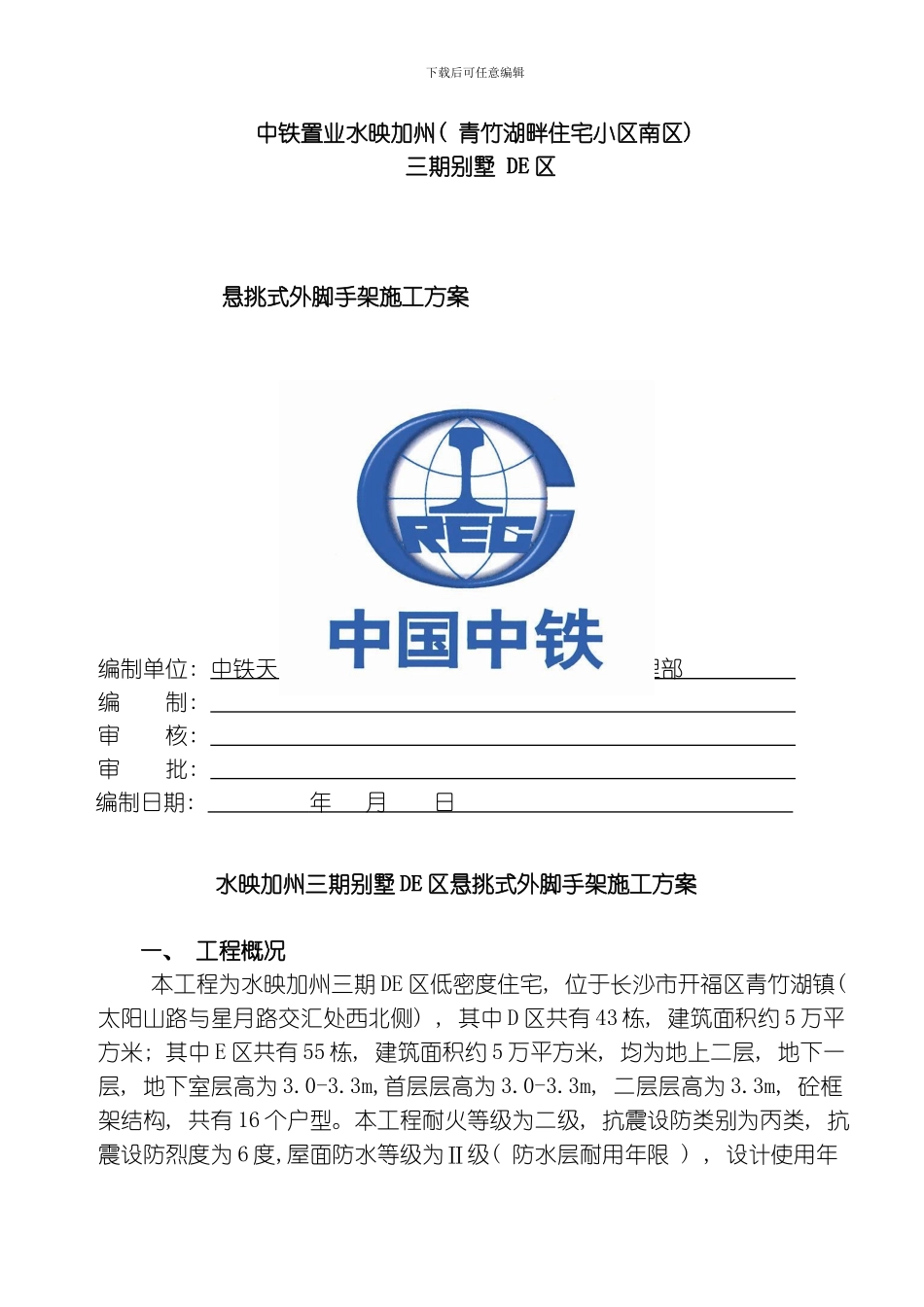

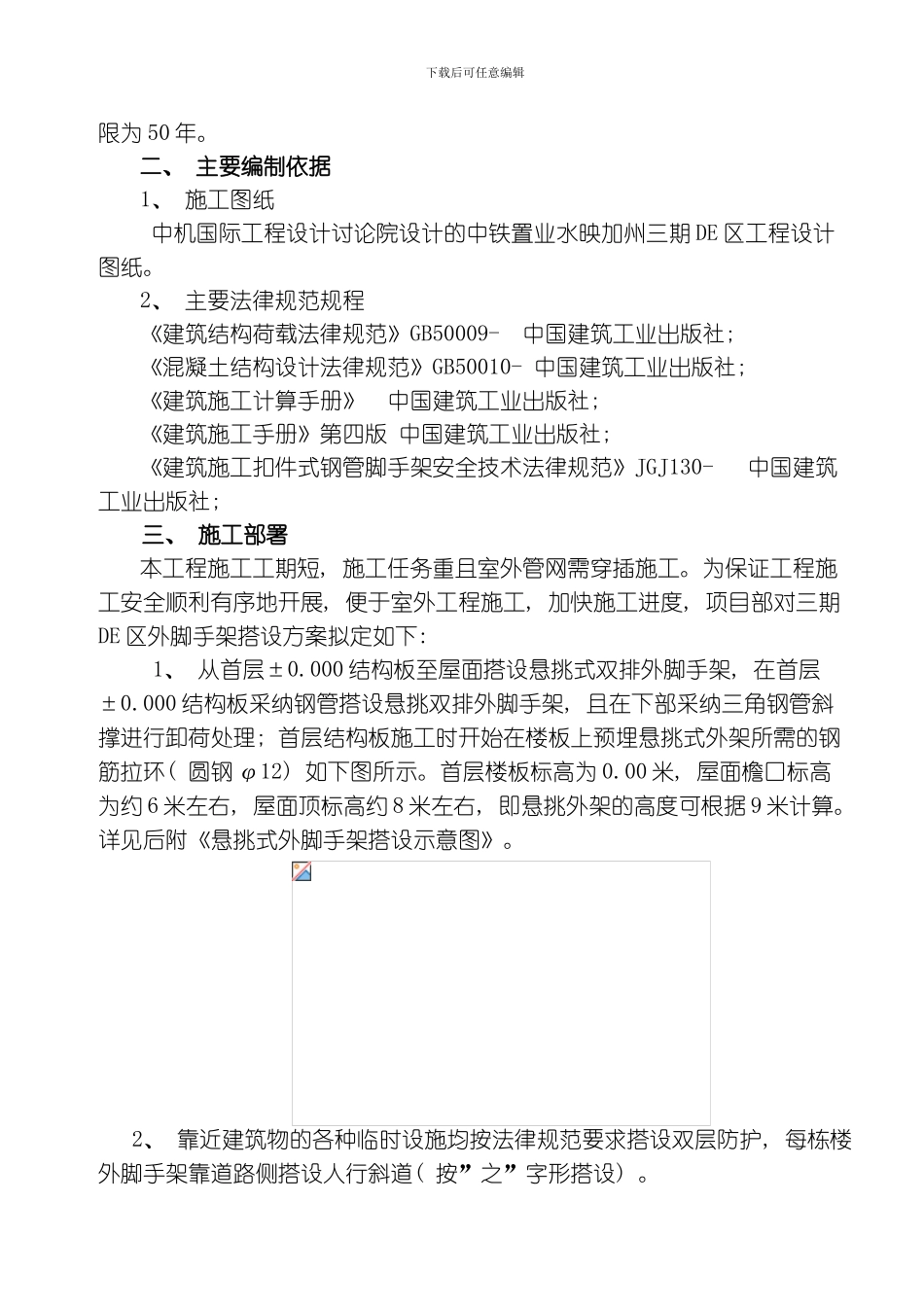

下载后可任意编辑中铁置业水映加州( 青竹湖畔住宅小区南区) 三期别墅 DE 区悬挑式外脚手架施工方案编制单位: 中铁天丰建筑工程有限公司长沙第一项目经理部 编 制: 审 核: 审 批: 编制日期: 年 月 日 水映加州三期别墅 DE 区悬挑式外脚手架施工方案 一、 工程概况 本工程为水映加州三期 DE 区低密度住宅, 位于长沙市开福区青竹湖镇( 太阳山路与星月路交汇处西北侧) , 其中 D 区共有 43 栋, 建筑面积约 5 万平方米; 其中 E 区共有 55 栋, 建筑面积约 5 万平方米, 均为地上二层, 地下一层, 地下室层高为 3.0-3.3m,首层层高为 3.0-3.3m, 二层层高为 3.3m, 砼框架结构, 共有 16 个户型。本工程耐火等级为二级, 抗震设防类别为丙类, 抗震设防烈度为 6 度,屋面防水等级为Ⅱ级( 防水层耐用年限 ) , 设计使用年下载后可任意编辑限为 50 年。二、 主要编制依据1、 施工图纸 中机国际工程设计讨论院设计的中铁置业水映加州三期 DE 区工程设计图纸。2、 主要法律规范规程《建筑结构荷载法律规范》GB50009- 中国建筑工业出版社; 《混凝土结构设计法律规范》GB50010- 中国建筑工业出版社; 《建筑施工计算手册》 中国建筑工业出版社; 《建筑施工手册》第四版 中国建筑工业出版社; 《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130- 中国建筑工业出版社; 三、 施工部署本工程施工工期短, 施工任务重且室外管网需穿插施工。为保证工程施工安全顺利有序地开展, 便于室外工程施工, 加快施工进度, 项目部对三期DE 区外脚手架搭设方案拟定如下: 1、 从首层±0.000 结构板至屋面搭设悬挑式双排外脚手架, 在首层±0.000 结构板采纳钢管搭设悬挑双排外脚手架, 且在下部采纳三角钢管斜撑进行卸荷处理; 首层结构板施工时开始在楼板上预埋悬挑式外架所需的钢筋拉环( 圆钢 φ12) 如下图所示。首层楼板标高为 0.00 米, 屋面檐口标高为约 6 米左右, 屋面顶标高约 8 米左右, 即悬挑外架的高度可根据 9 米计算。详见后附《悬挑式外脚手架搭设示意图》。2、 靠近建筑物的各种临时设施均按法律规范要求搭设双层防护, 每栋楼外脚手架靠道路侧搭设人行斜道( 按”之”字形搭设) 。下载后可任意编辑3、 本工程建筑平面均呈矩形布置, 二层楼面局部有外挑小屋面及雨篷, 结合本工程结构形式实际特点, 搭设脚手架时, 保证其施工距离, 二层以上内立杆一定要在雨篷板...
