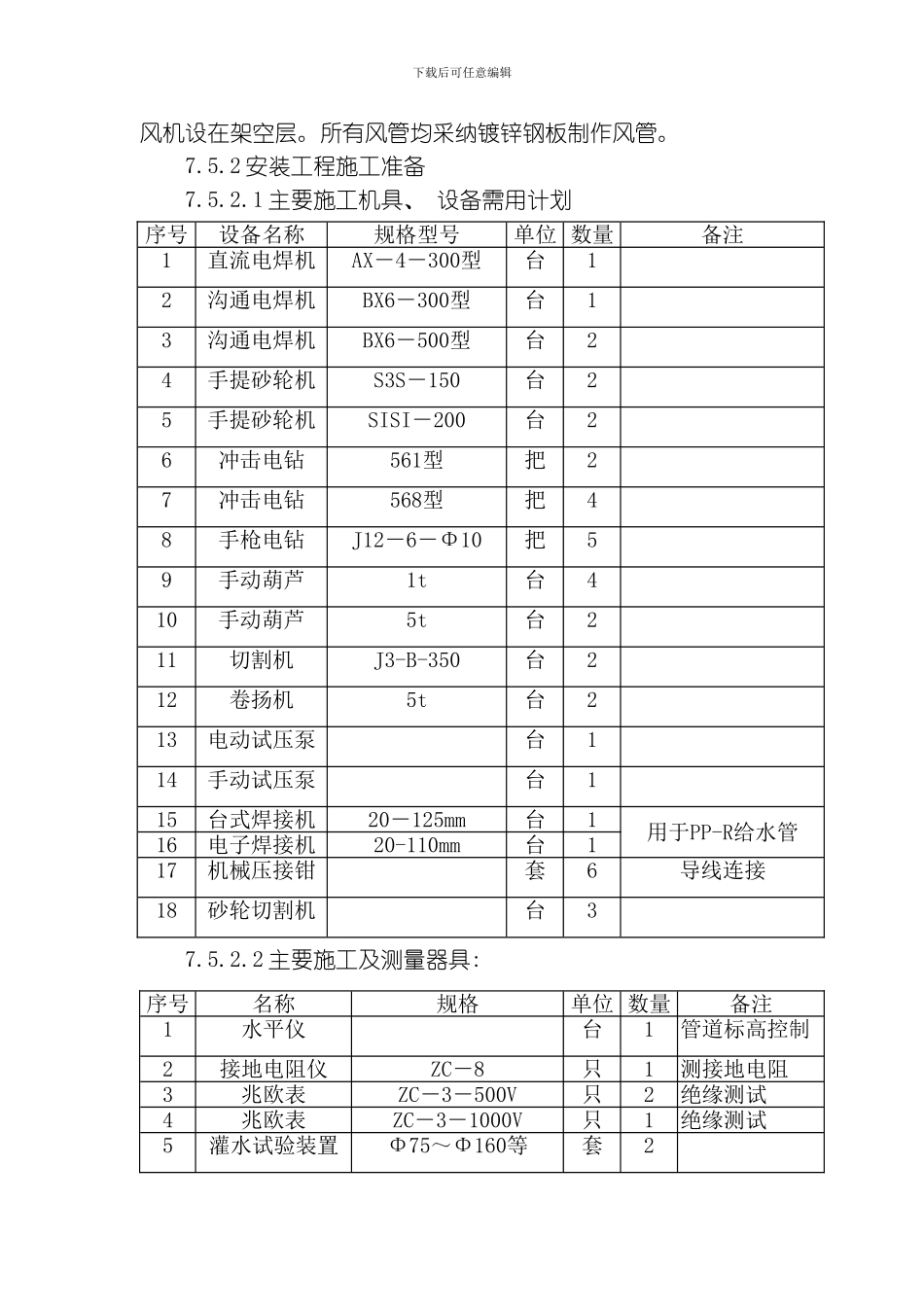

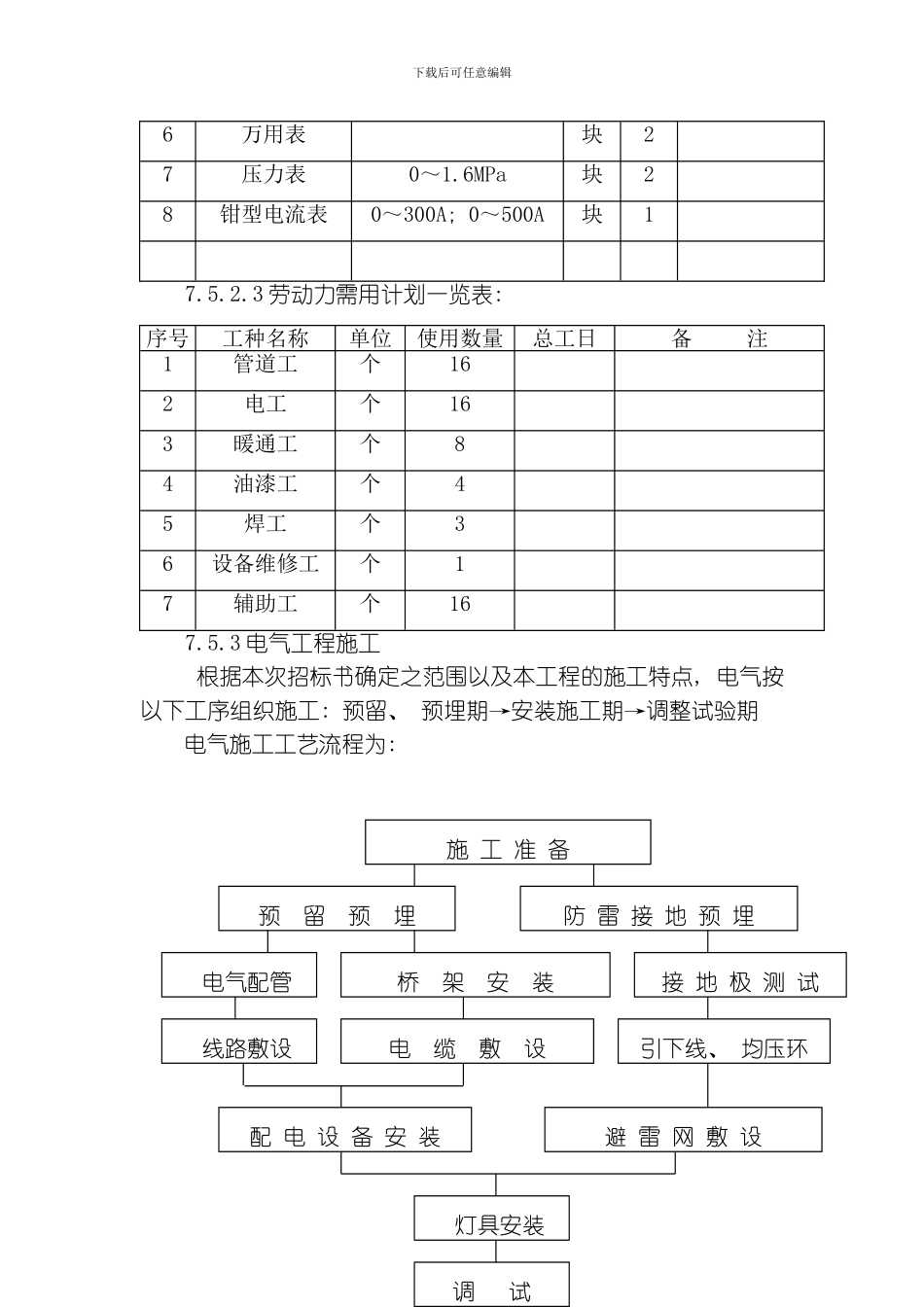

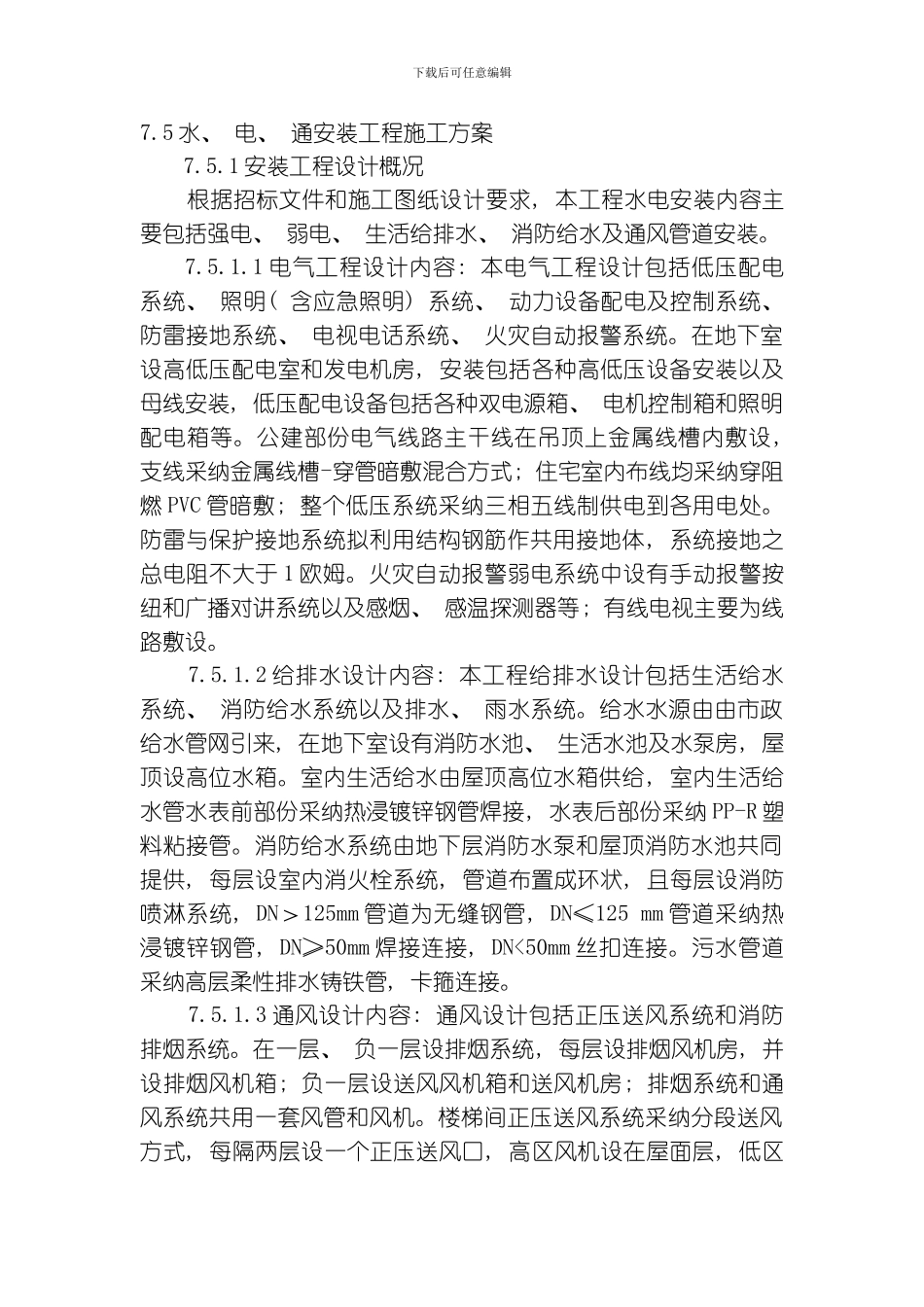

下载后可任意编辑7.5 水、 电、 通安装工程施工方案7.5.1 安装工程设计概况 根据招标文件和施工图纸设计要求, 本工程水电安装内容主要包括强电、 弱电、 生活给排水、 消防给水及通风管道安装。7.5.1.1 电气工程设计内容: 本电气工程设计包括低压配电系统、 照明( 含应急照明) 系统、 动力设备配电及控制系统、 防雷接地系统、 电视电话系统、 火灾自动报警系统。在地下室设高低压配电室和发电机房, 安装包括各种高低压设备安装以及母线安装, 低压配电设备包括各种双电源箱、 电机控制箱和照明配电箱等。公建部份电气线路主干线在吊顶上金属线槽内敷设, 支线采纳金属线槽-穿管暗敷混合方式; 住宅室内布线均采纳穿阻燃 PVC 管暗敷; 整个低压系统采纳三相五线制供电到各用电处。防雷与保护接地系统拟利用结构钢筋作共用接地体, 系统接地之总电阻不大于 1 欧姆。火灾自动报警弱电系统中设有手动报警按纽和广播对讲系统以及感烟、 感温探测器等; 有线电视主要为线路敷设。 7.5.1.2 给排水设计内容: 本工程给排水设计包括生活给水系统、 消防给水系统以及排水、 雨水系统。给水水源由由市政给水管网引来, 在地下室设有消防水池、 生活水池及水泵房, 屋顶设高位水箱。室内生活给水由屋顶高位水箱供给, 室内生活给水管水表前部份采纳热浸镀锌钢管焊接, 水表后部份采纳 PP-R 塑料粘接管。消防给水系统由地下层消防水泵和屋顶消防水池共同提供, 每层设室内消火栓系统, 管道布置成环状, 且每层设消防喷淋系统, DN＞125mm 管道为无缝钢管, DN≤125 mm 管道采纳热浸镀锌钢管, DN≥50mm 焊接连接, DN<50mm 丝扣连接。污水管道采纳高层柔性排水铸铁管, 卡箍连接。 7.5.1.3 通风设计内容: 通风设计包括正压送风系统和消防排烟系统。在一层、 负一层设排烟系统, 每层设排烟风机房, 并设排烟风机箱; 负一层设送风风机箱和送风机房; 排烟系统和通风系统共用一套风管和风机。楼梯间正压送风系统采纳分段送风方式, 每隔两层设一个正压送风口, 高区风机设在屋面层, 低区下载后可任意编辑风机设在架空层。所有风管均采纳镀锌钢板制作风管。 7.5.2 安装工程施工准备 7.5.2.1 主要施工机具、 设备需用计划序号设备名称规格型号单位 数量备注1直流电焊机AX－4－300型台12沟通电焊机BX6－300型台13沟通电焊机BX6－500型台24手提砂轮机S3S－150台25手提砂轮机SISI－200台26冲击电钻561型把27冲击电...
