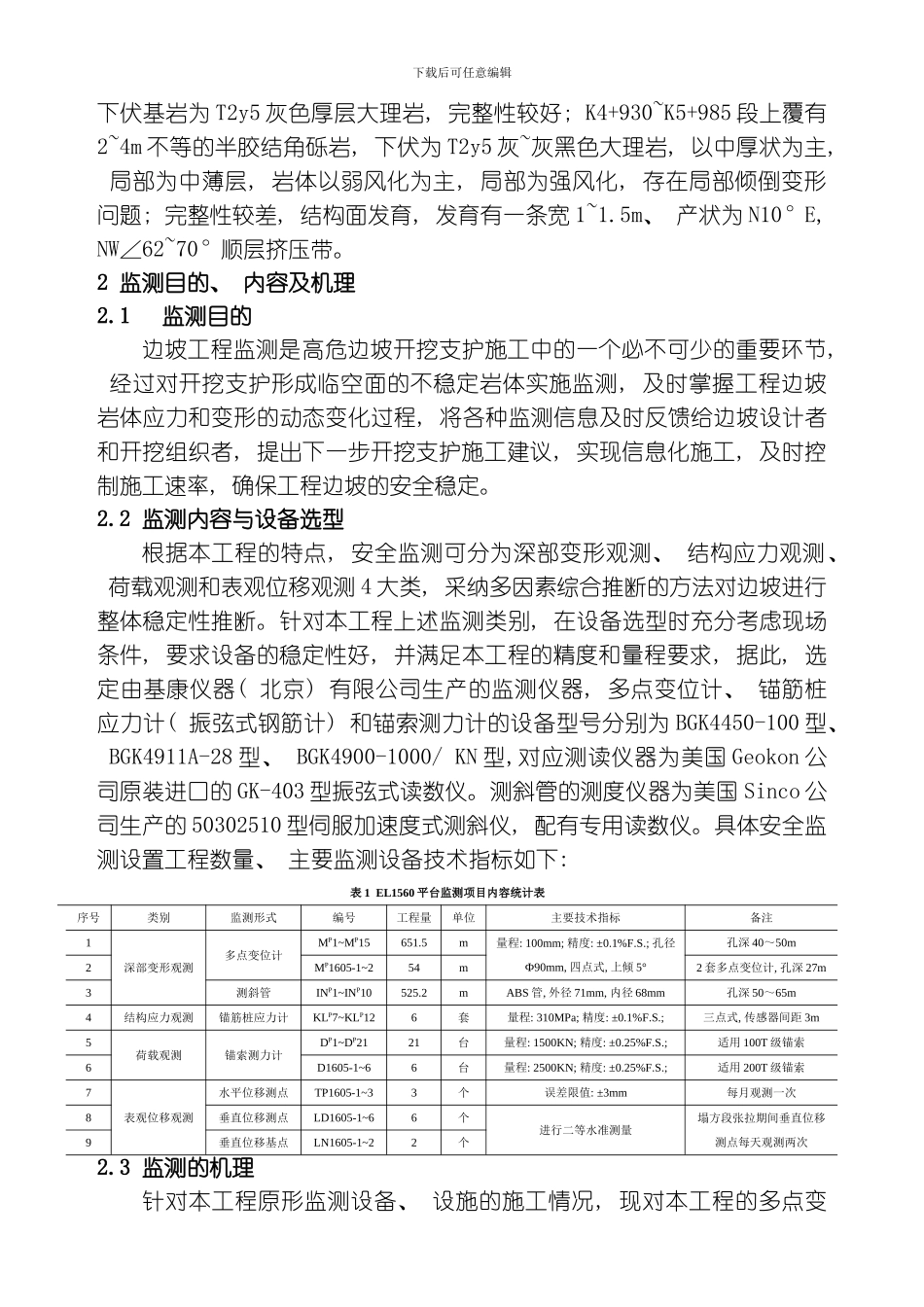

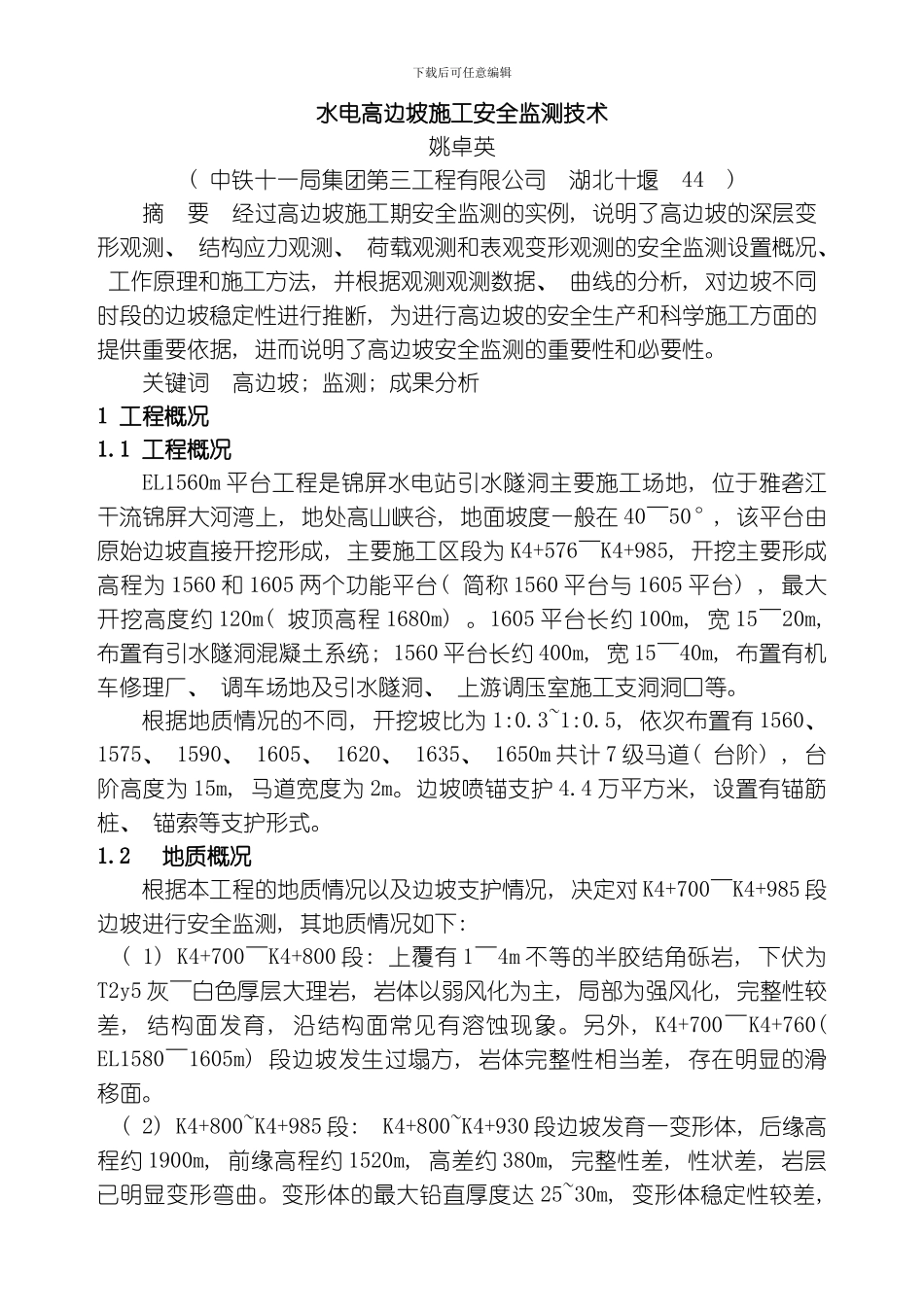

下载后可任意编辑水电高边坡施工安全监测技术姚卓英( 中铁十一局集团第三工程有限公司 湖北十堰 44 ) 摘 要 经过高边坡施工期安全监测的实例, 说明了高边坡的深层变形观测、 结构应力观测、 荷载观测和表观变形观测的安全监测设置概况、 工作原理和施工方法, 并根据观测观测数据、 曲线的分析, 对边坡不同时段的边坡稳定性进行推断, 为进行高边坡的安全生产和科学施工方面的提供重要依据, 进而说明了高边坡安全监测的重要性和必要性。关键词 高边坡; 监测; 成果分析1 工程概况1.1 工程概况EL1560m 平台工程是锦屏水电站引水隧洞主要施工场地, 位于雅砻江干流锦屏大河湾上, 地处高山峡谷, 地面坡度一般在 40～50°, 该平台由原始边坡直接开挖形成, 主要施工区段为 K4+576～K4+985, 开挖主要形成高程为 1560 和 1605 两个功能平台( 简称 1560 平台与 1605 平台) , 最大开挖高度约 120m( 坡顶高程 1680m) 。1605 平台长约 100m, 宽 15～20m, 布置有引水隧洞混凝土系统; 1560 平台长约 400m, 宽 15～40m, 布置有机车修理厂、 调车场地及引水隧洞、 上游调压室施工支洞洞口等。根据地质情况的不同, 开挖坡比为 1:0.3~1:0.5, 依次布置有 1560、 1575、 1590、 1605、 1620、 1635、 1650m 共计 7 级马道( 台阶) , 台阶高度为 15m, 马道宽度为 2m。边坡喷锚支护 4.4 万平方米, 设置有锚筋桩、 锚索等支护形式。1.2地质概况根据本工程的地质情况以及边坡支护情况, 决定对 K4+700～K4+985 段边坡进行安全监测, 其地质情况如下: ( 1) K4+700～K4+800 段: 上覆有 1～4m 不等的半胶结角砾岩, 下伏为T2y5 灰～白色厚层大理岩, 岩体以弱风化为主, 局部为强风化, 完整性较差, 结构面发育, 沿结构面常见有溶蚀现象。另外, K4+700～K4+760( EL1580～1605m) 段边坡发生过塌方, 岩体完整性相当差, 存在明显的滑移面。( 2) K4+800~K4+985 段: K4+800~K4+930 段边坡发育一变形体, 后缘高程约 1900m, 前缘高程约 1520m, 高差约 380m, 完整性差, 性状差, 岩层已明显变形弯曲。变形体的最大铅直厚度达 25~30m, 变形体稳定性较差, 下载后可任意编辑下伏基岩为 T2y5 灰色厚层大理岩, 完整性较好; K4+930~K5+985 段上覆有2~4m 不等的半胶结角砾岩, 下伏为 T2y5 灰~灰黑色大理岩, 以中厚状为主, 局部为中薄层, 岩体以弱风化为主, 局部...
