汀香美域工程施工测量方案模板

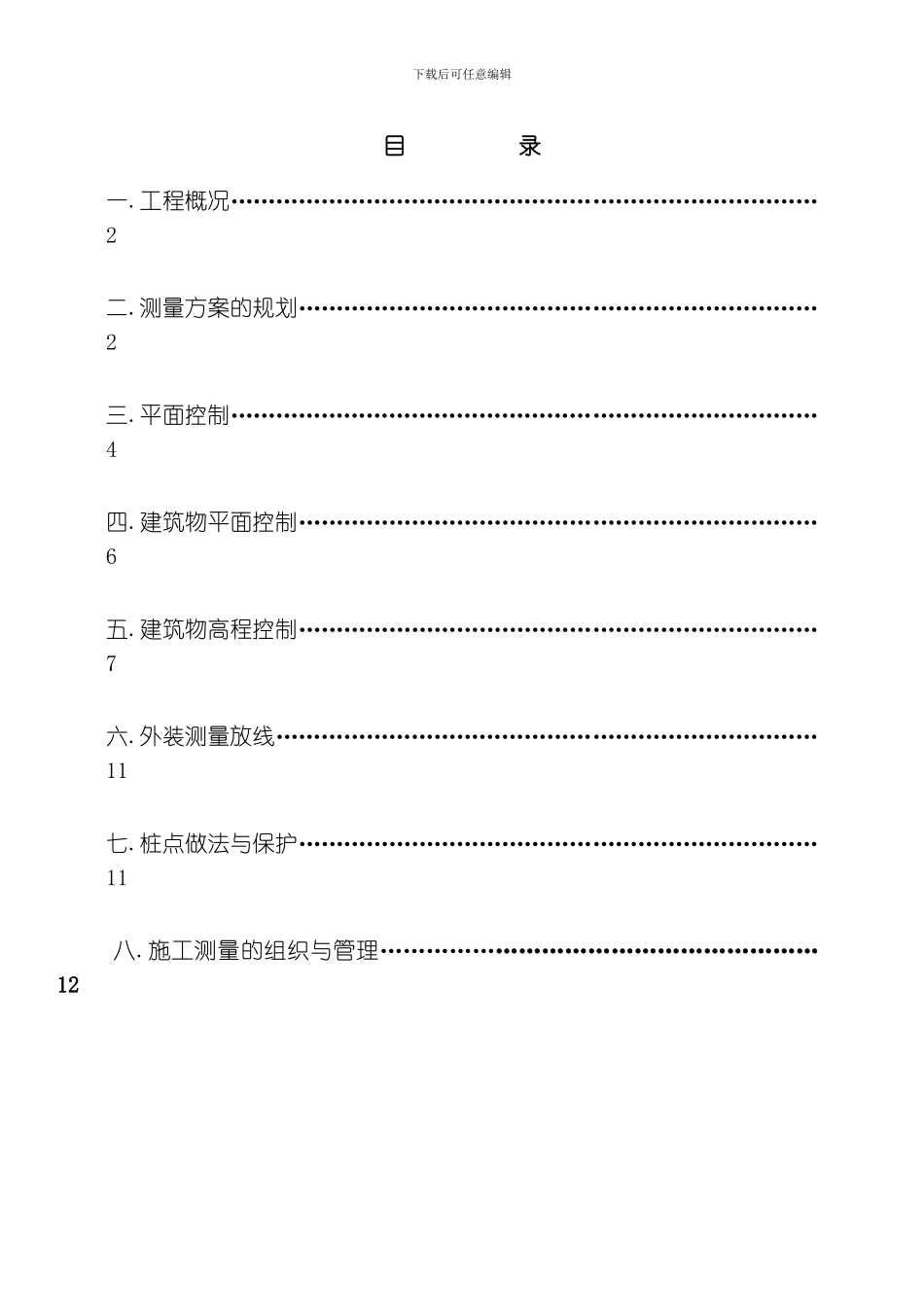

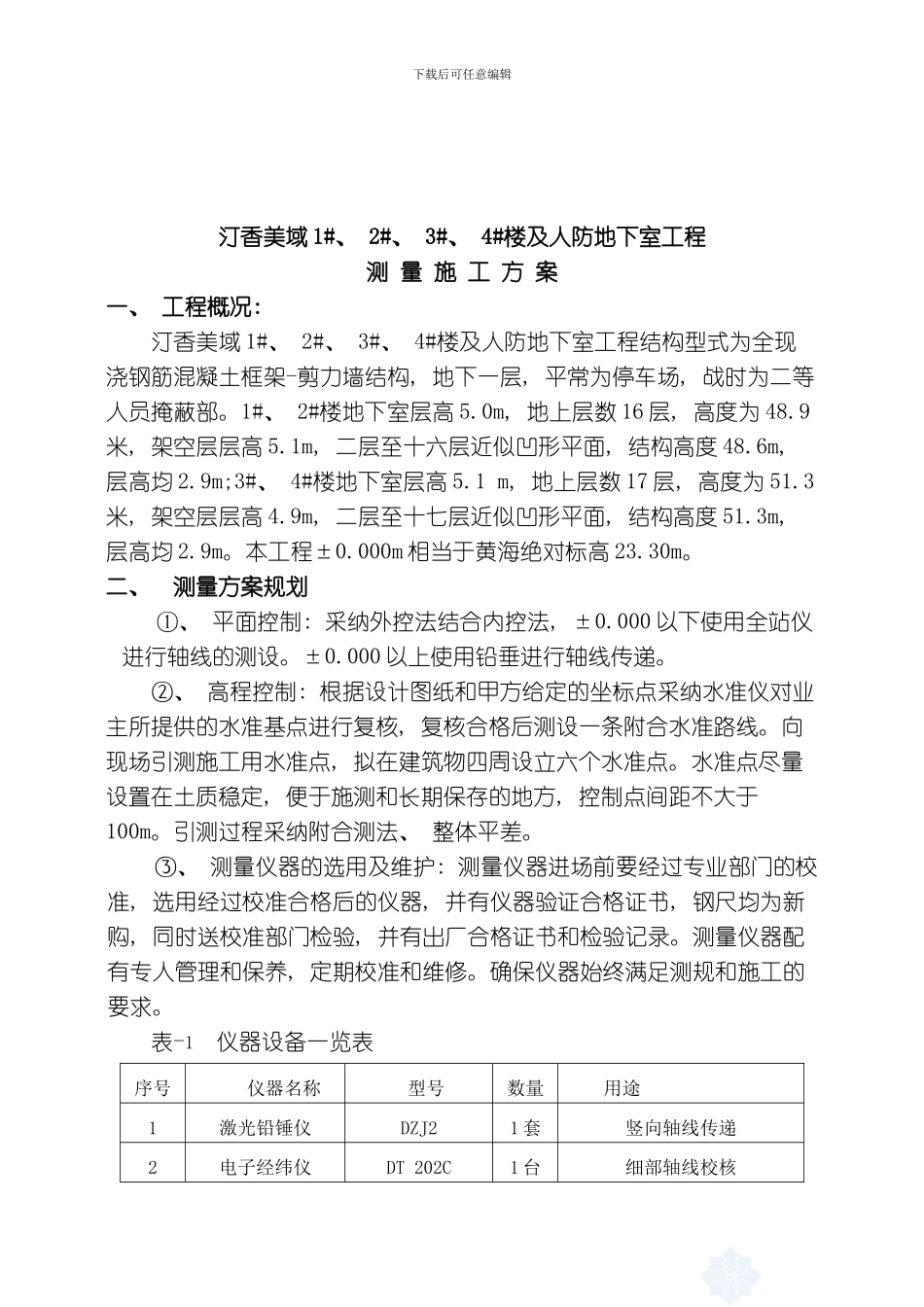

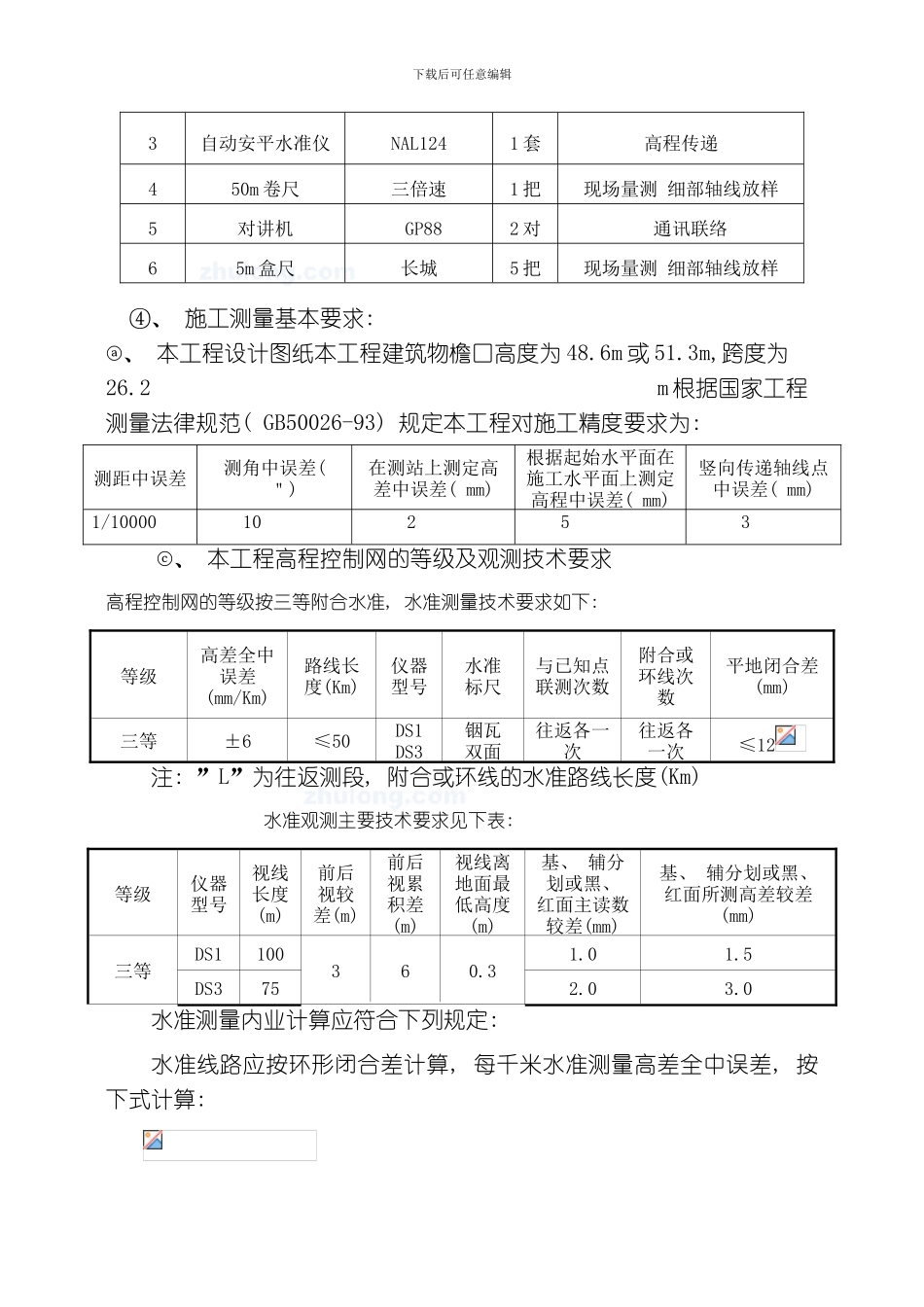

下载后可任意编辑目 录一.工程概况……………………………………………………………………2二.测量方案的规划……………………………………………………………2三.平面控制……………………………………………………………………4四.建筑物平面控制……………………………………………………………6五.建筑物高程控制……………………………………………………………7六.外装测量放线………………………………………………………………11七.桩点做法与保护……………………………………………………………11八.施工测量的组织与管理…………………………………………………12下载后可任意编辑汀香美域 1#、 2#、 3#、 4#楼及人防地下室工程测 量 施 工 方 案一、 工程概况: 汀香美域 1#、 2#、 3#、 4#楼及人防地下室工程结构型式为全现浇钢筋混凝土框架-剪力墙结构, 地下一层, 平常为停车场, 战时为二等人员掩蔽部。1#、 2#楼地下室层高 5.0m, 地上层数 16 层, 高度为 48.9米, 架空层层高 5.1m, 二层至十六层近似凹形平面, 结构高度 48.6m, 层高均 2.9m;3#、 4#楼地下室层高 5.1 m, 地上层数 17 层, 高度为 51.3米, 架空层层高 4.9m, 二层至十七层近似凹形平面, 结构高度 51.3m, 层高均 2.9m。本工程±0.000m 相当于黄海绝对标高 23.30m。二、 测量方案规划 ①、 平面控制: 采纳外控法结合内控法, ±0.000 以下使用全站仪进行轴线的测设。±0.000 以上使用铅垂进行轴线传递。 ②、 高程控制: 根据设计图纸和甲方给定的坐标点采纳水准仪对业主所提供的水准基点进行复核, 复核合格后测设一条附合水准路线。向现场引测施工用水准点, 拟在建筑物四周设立六个水准点。水准点尽量设置在土质稳定, 便于施测和长期保存的地方, 控制点间距不大于100m。引测过程采纳附合测法、 整体平差。③、 测量仪器的选用及维护: 测量仪器进场前要经过专业部门的校准, 选用经过校准合格后的仪器, 并有仪器验证合格证书, 钢尺均为新购, 同时送校准部门检验, 并有出厂合格证书和检验记录。测量仪器配有专人管理和保养, 定期校准和维修。确保仪器始终满足测规和施工的要求。 表-1 仪器设备一览表序号仪器名称型号数量用途1激光铅锤仪DZJ21 套竖向轴线传递2电子经纬仪DT 202C1 台细部轴线校核下载后可任意编辑3自动安平水准仪NAL1241 套高程传递450m 卷尺三倍速1 把现场量测 细部轴线放...
