江苏溧阳标段施工测量方案总队编制模板

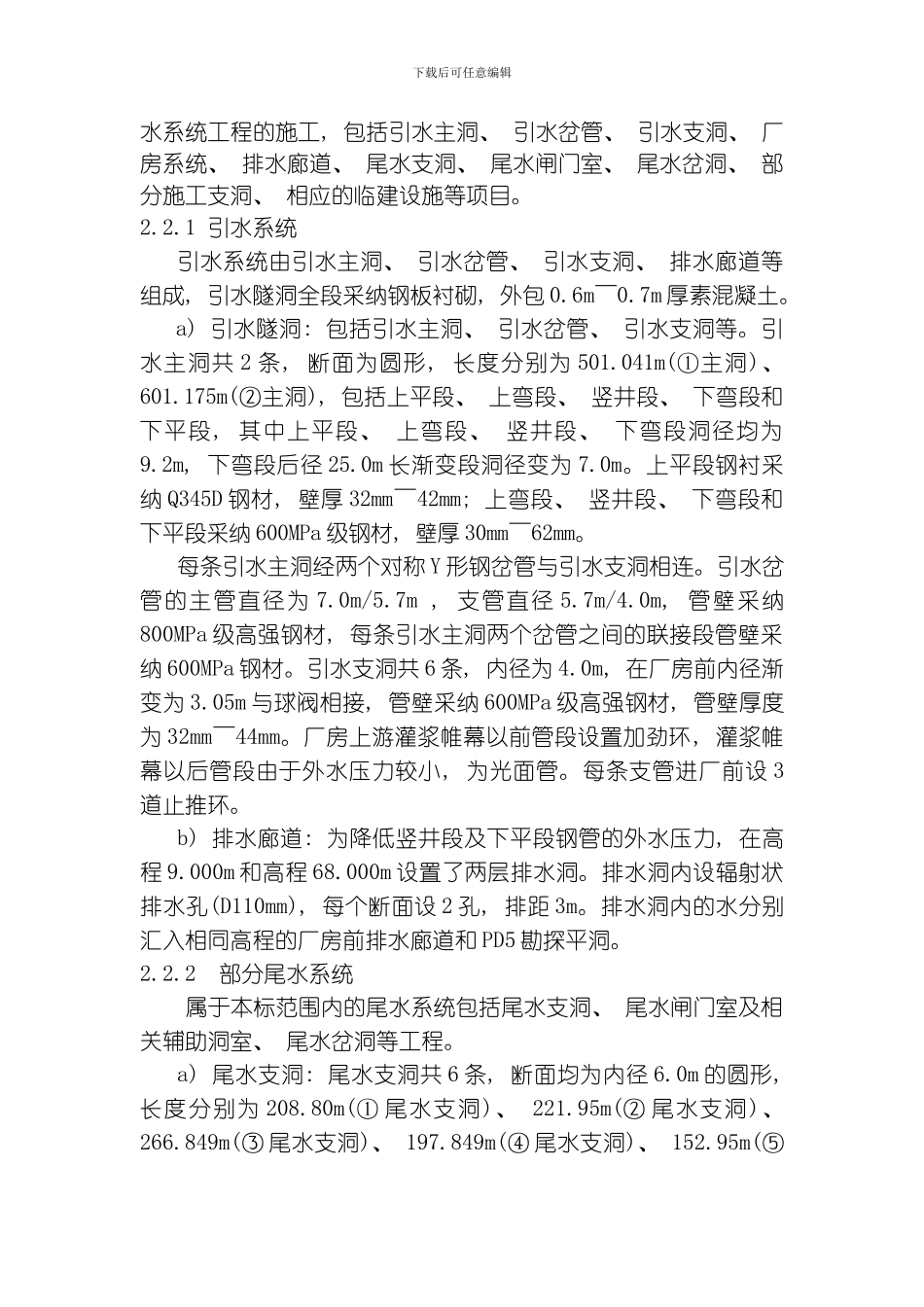

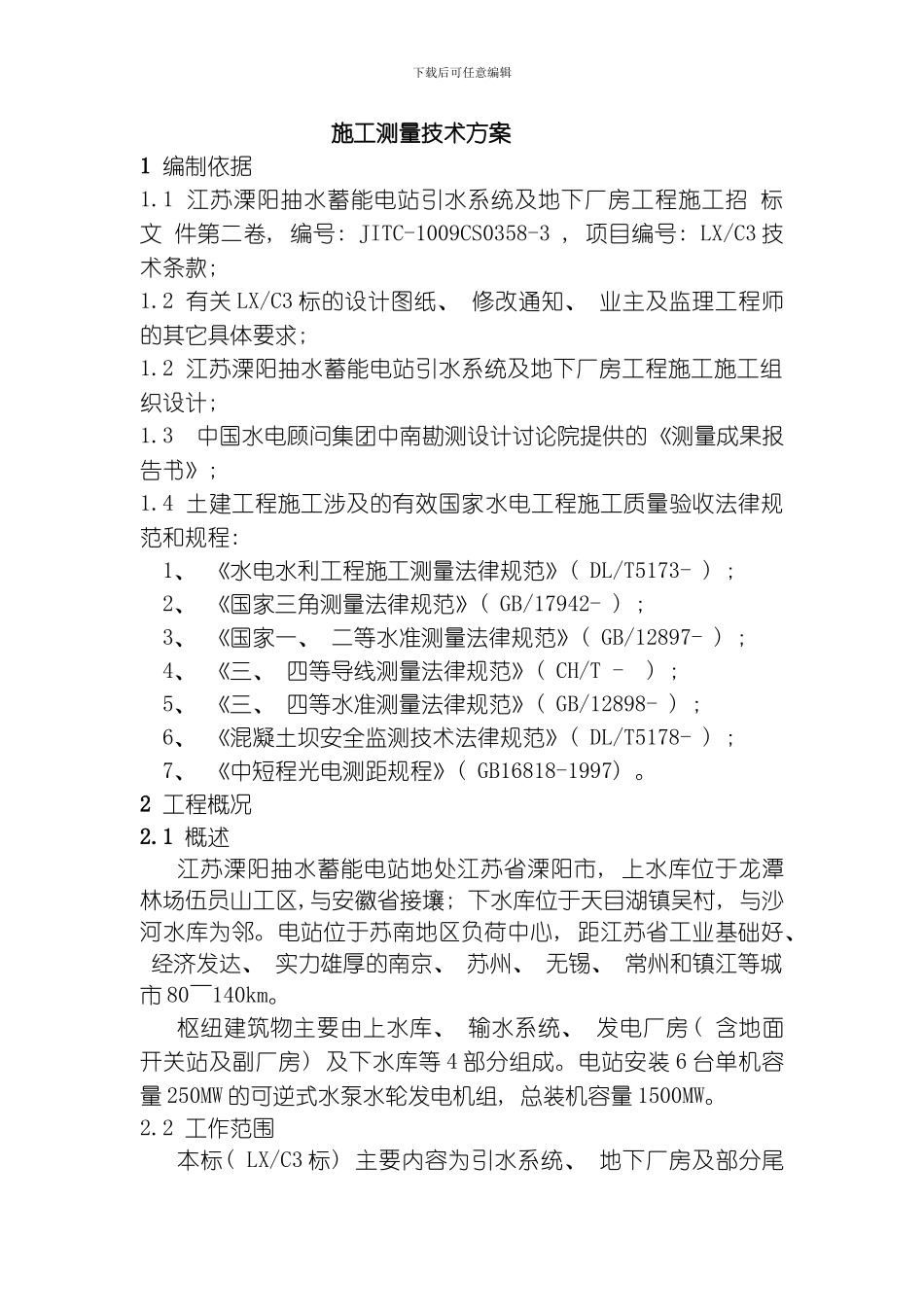

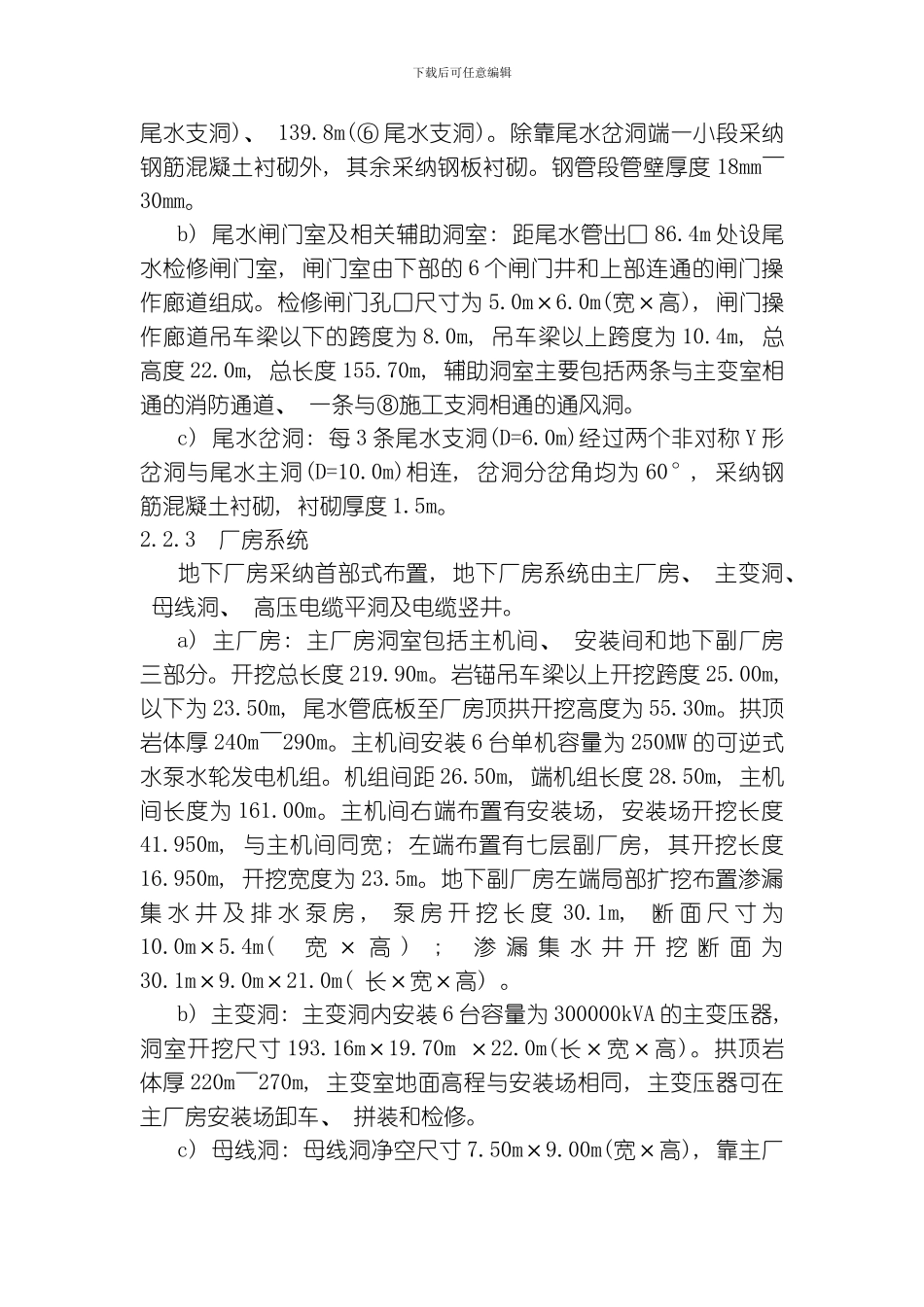

下载后可任意编辑施工测量技术方案1 编制依据1.1 江苏溧阳抽水蓄能电站引水系统及地下厂房工程施工招 标 文 件第二卷, 编号: JITC-1009CS0358-3 , 项目编号: LX/C3 技术条款; 1.2 有关 LX/C3 标的设计图纸、 修改通知、 业主及监理工程师的其它具体要求; 1.2 江苏溧阳抽水蓄能电站引水系统及地下厂房工程施工施工组织设计; 1.3 中国水电顾问集团中南勘测设计讨论院提供的《测量成果报告书》; 1.4 土建工程施工涉及的有效国家水电工程施工质量验收法律规范和规程: 1、 《水电水利工程施工测量法律规范》( DL/T5173- ) ; 2、 《国家三角测量法律规范》( GB/17942- ) ; 3、 《国家一、 二等水准测量法律规范》( GB/12897- ) ; 4、 《三、 四等导线测量法律规范》( CH/T - ) ; 5、 《三、 四等水准测量法律规范》( GB/12898- ) ; 6、 《混凝土坝安全监测技术法律规范》( DL/T5178- ) ; 7、 《中短程光电测距规程》( GB16818-1997) 。2 工程概况2.1 概述 江苏溧阳抽水蓄能电站地处江苏省溧阳市, 上水库位于龙潭林场伍员山工区,与安徽省接壤; 下水库位于天目湖镇吴村, 与沙河水库为邻。电站位于苏南地区负荷中心, 距江苏省工业基础好、 经济发达、 实力雄厚的南京、 苏州、 无锡、 常州和镇江等城市 80～140km。枢纽建筑物主要由上水库、 输水系统、 发电厂房( 含地面开关站及副厂房) 及下水库等 4 部分组成。电站安装 6 台单机容量 250MW 的可逆式水泵水轮发电机组, 总装机容量 1500MW。2.2 工作范围本标( LX/C3 标) 主要内容为引水系统、 地下厂房及部分尾下载后可任意编辑水系统工程的施工, 包括引水主洞、 引水岔管、 引水支洞、 厂房系统、 排水廊道、 尾水支洞、 尾水闸门室、 尾水岔洞、 部分施工支洞、 相应的临建设施等项目。2.2.1 引水系统引水系统由引水主洞、 引水岔管、 引水支洞、 排水廊道等组成, 引水隧洞全段采纳钢板衬砌, 外包 0.6m～0.7m 厚素混凝土。a) 引水隧洞: 包括引水主洞、 引水岔管、 引水支洞等。引水主洞共 2 条, 断面为圆形, 长度分别为 501.041m(①主洞)、 601.175m(②主洞), 包括上平段、 上弯段、 竖井段、 下弯段和下平段, 其中上平段、 上弯段、 竖井段、 下弯段洞径均为9.2m, 下弯段后径 25.0m 长渐变段洞径变为 7.0m。上平段钢衬采纳 Q345D 钢材, 壁厚 32mm～42mm; 上...
