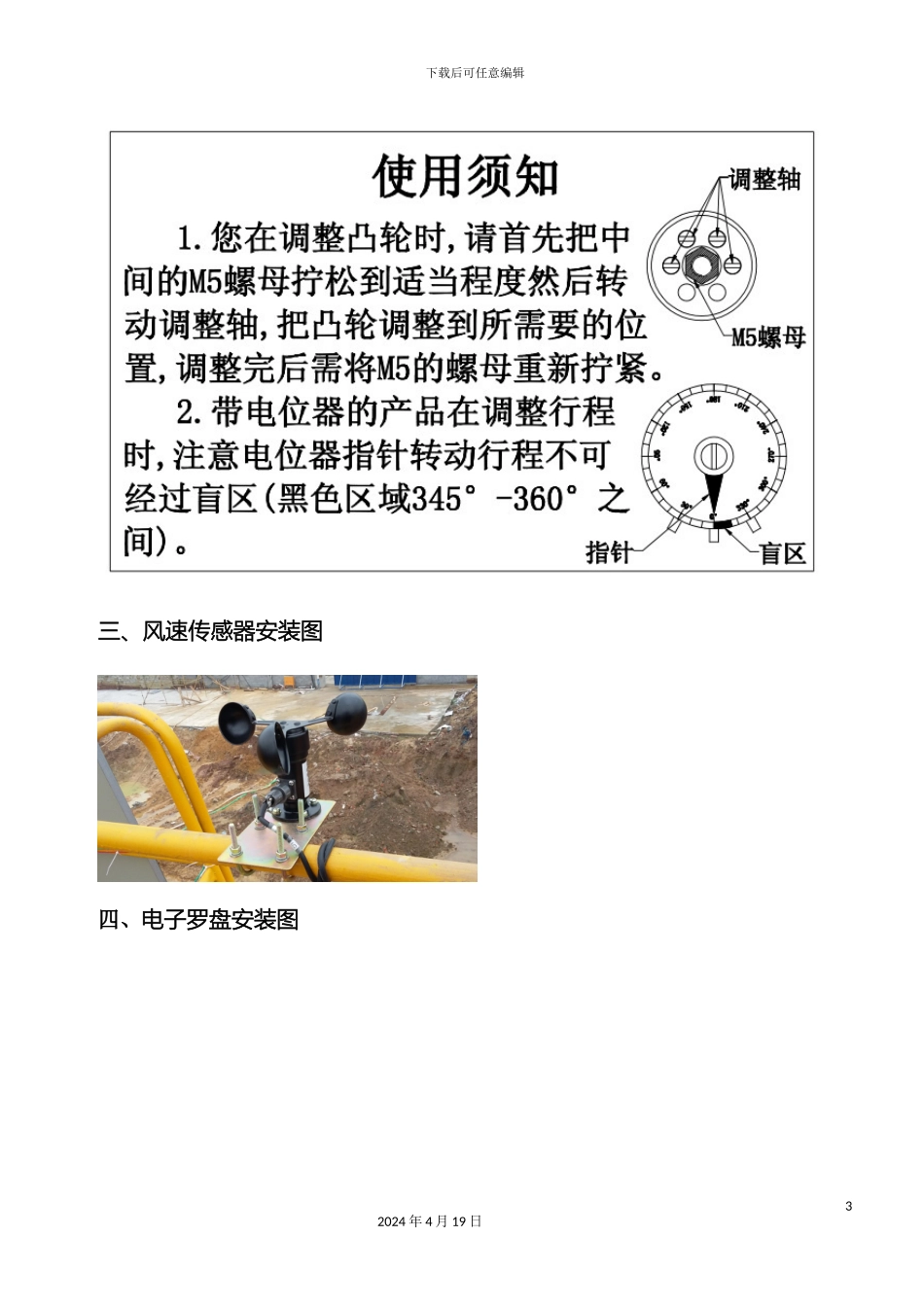

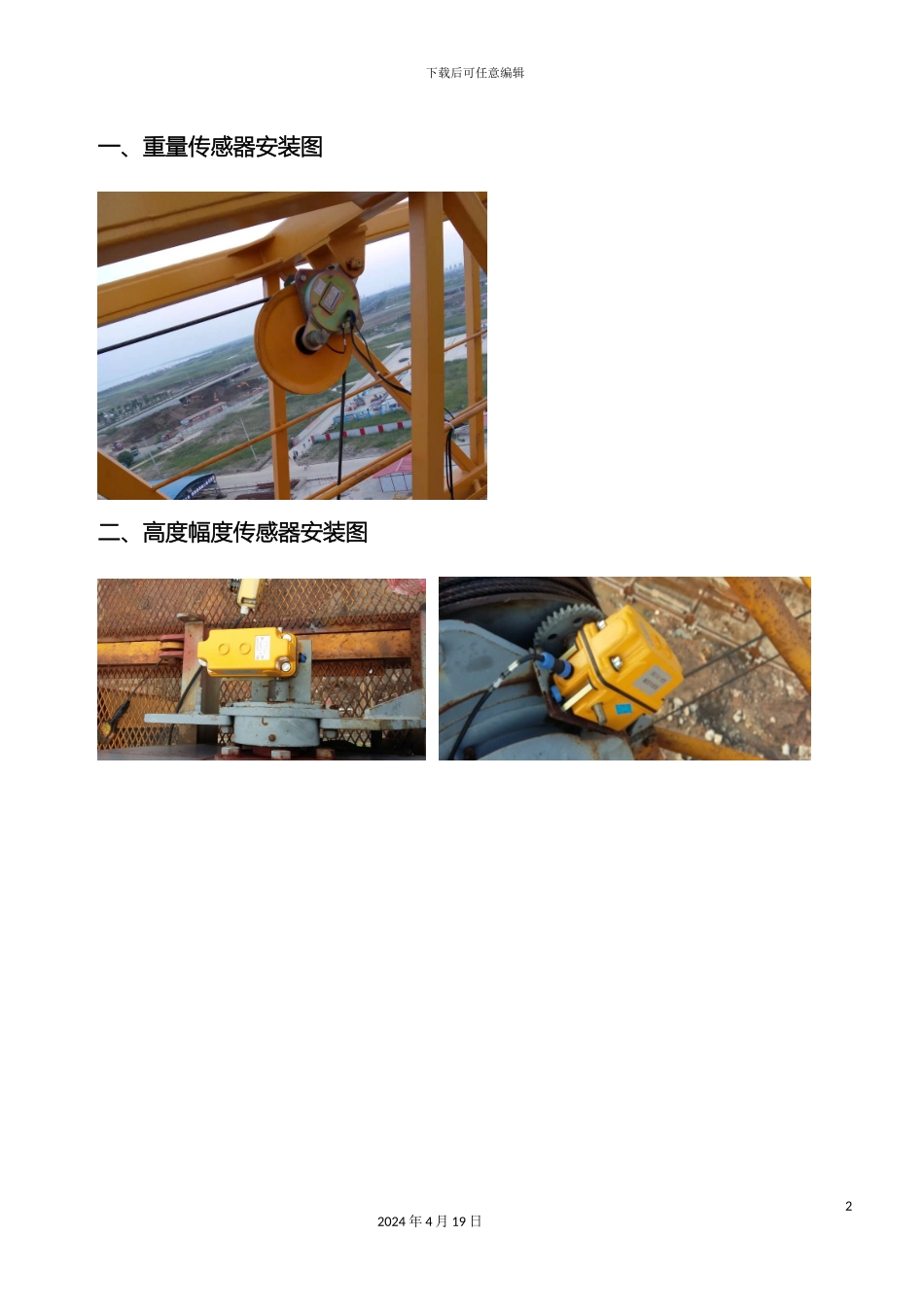

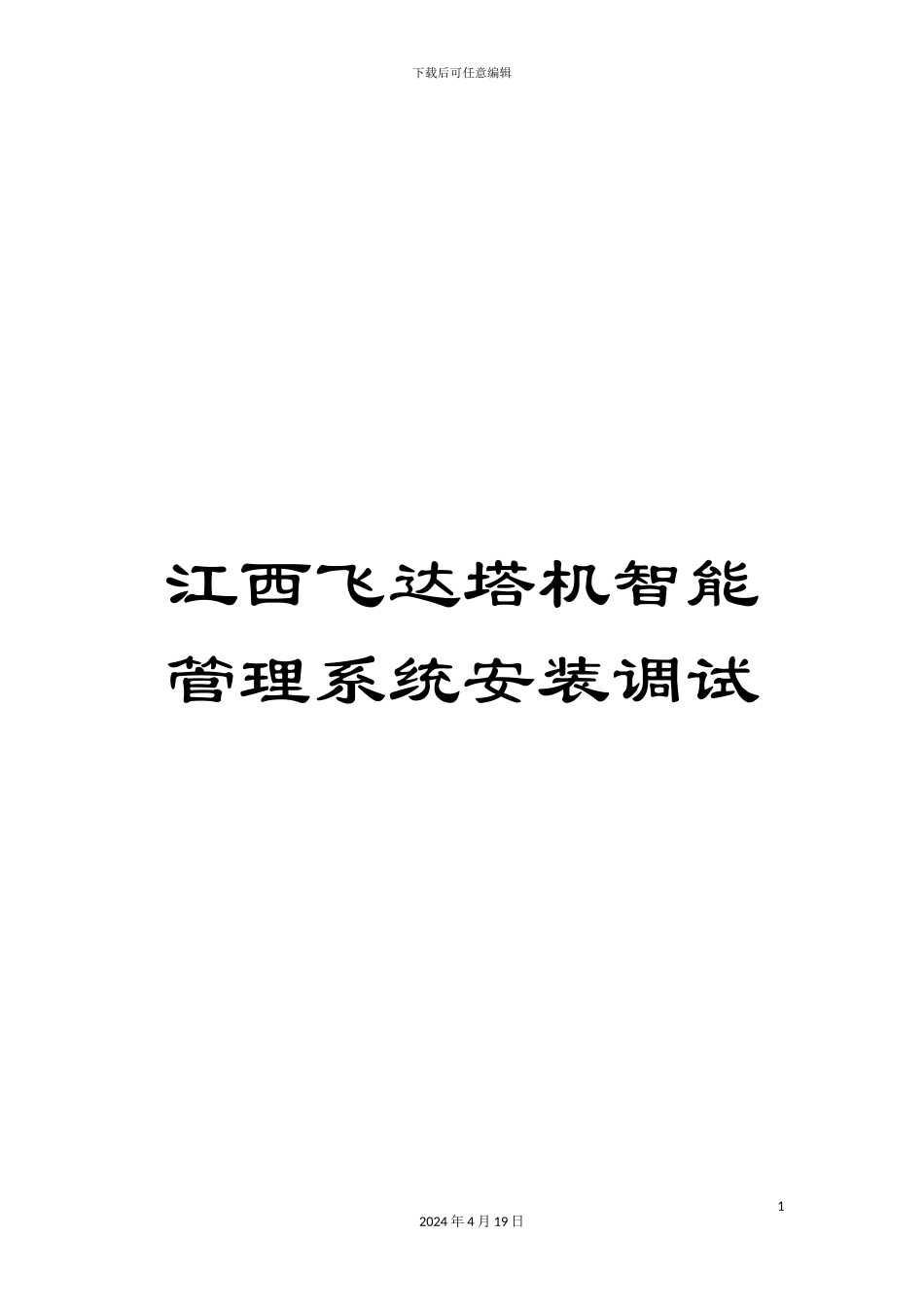

下载后可任意编辑江西飞达塔机智能管理系统安装调试12024 年 4 月 19 日下载后可任意编辑一、重量传感器安装图二、高度幅度传感器安装图 22024 年 4 月 19 日下载后可任意编辑三、风速传感器安装图四、电子罗盘安装图32024 年 4 月 19 日下载后可任意编辑五、安全宣传播报器安装图六、顶升电流检测传感器安装图 七、顶升限位开关安装图42024 年 4 月 19 日下载后可任意编辑 八．控制箱仪表安装图 九、安装完现场整理图52024 年 4 月 19 日下载后可任意编辑 十、控制箱接口： 控制箱具有 12 个信号采集接口(包括 2 路差分信号、4 路开关量信号、6 路电流(电压)信号),5 个(最多支持 8 个)继电器控制信号输出接口,2 个 485 通信接口，1 个电源接口，由 14 个航空插头接出，系统出厂时电缆线有标识，按标识一一对应接插在控制箱航空接头上并拧紧，如图：62024 年 4 月 19 日下载后可任意编辑十一、系统操作及调试、维护：3.1 数据标定系统正常上电后进入主界面(图 3.1)，,主界面中点击系统菜单按钮跳转到主菜单界面(图 3.2)。 图 3.1 主界面 图 3.2 主菜单界面点击主菜单界面数据标定按钮，弹出用户登录界面(图 3.3)，用户名选择管理员，输入管理员密码后点击登录，跳转到标定选项界面(图 3.4)。备注：登录密码请参考表 3.1(请产权单位负责人妥善保管好管理员密码)。72024 年 4 月 19 日下载后可任意编辑 图 3.3 用户登录界面 图 3.4 标定选项界面 表 3.1 登录权限及密码3.1.1 重量标定:在标定选项界面中点击重量按钮，弹出重量标定界面(图3.5)，根据图 3.5 界面中的操作说明(1：吊钩空钩时，按清零。2：吊起已知重物(尽量使重物大于 1 吨)，等待吊钩稳定后，在输入重量处输入已吊重物的重量。3：按校准，再按确认。4：要保存本次标定按是。5：完成标定后点82024 年 4 月 19 日登录权限厂家管理员用户初始密码100861234560795下载后可任意编辑击退出。)，对重量标定。3.1.2 幅度标定:在标定选项界面中点击幅度按钮，弹出幅度标定界面(图3.5)，根据图 3.6 界面中的操作说明(1:调整电位器，使小车从内往外开，电位器不进入盲区。2：当小车从内往外开时，当前值从小到大变化，旋转方式选择正转，反之选择反转。3：将小车开到塔臂最根部，输入最小幅度，再按清零。4：将小车开到最外处，在输入幅度输入实际幅度，点击校准，再点击保存。5：完成标定后点击退出...
