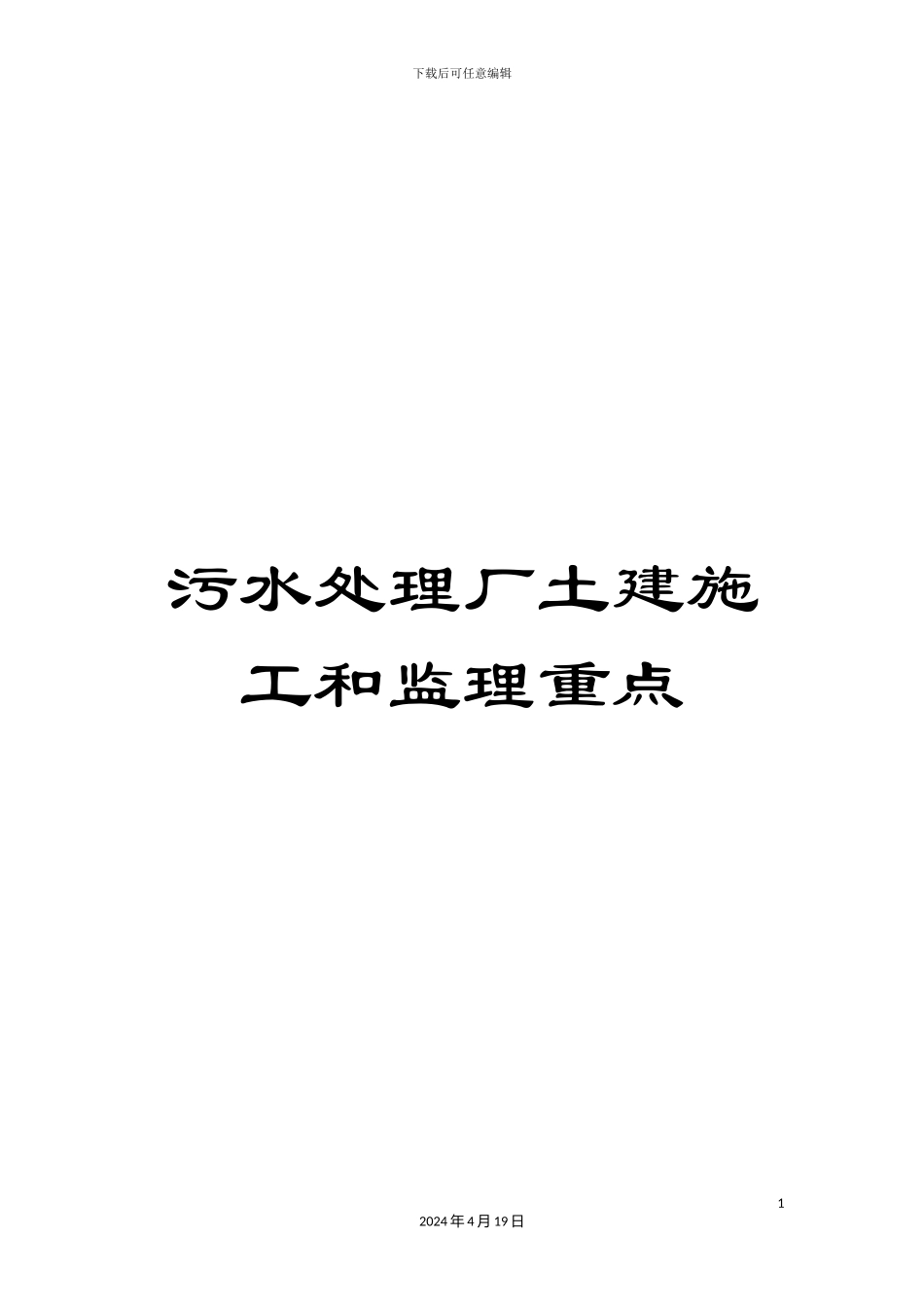

污水处理厂土建施工和监理重点模板

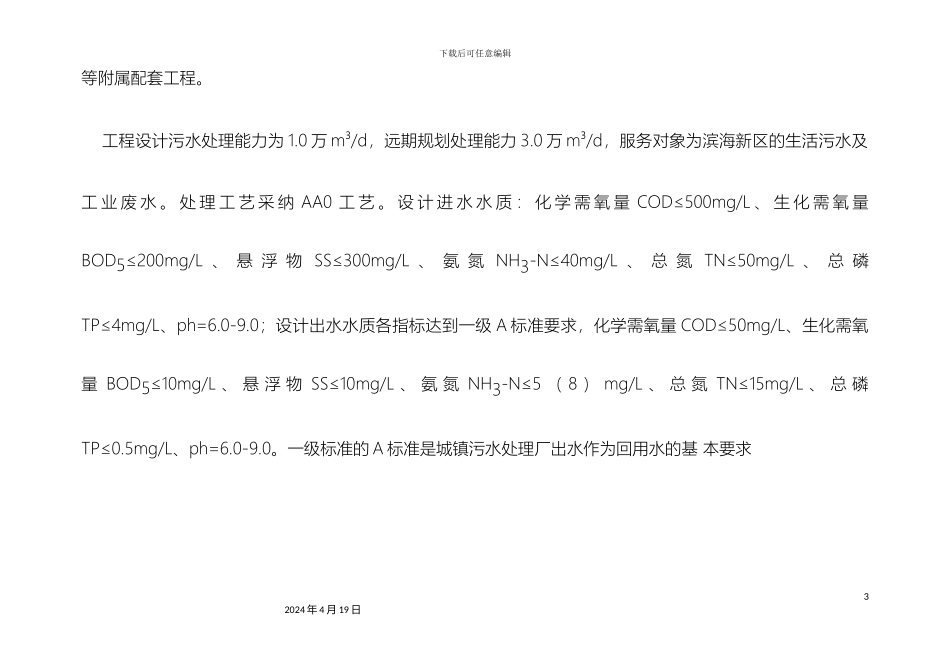

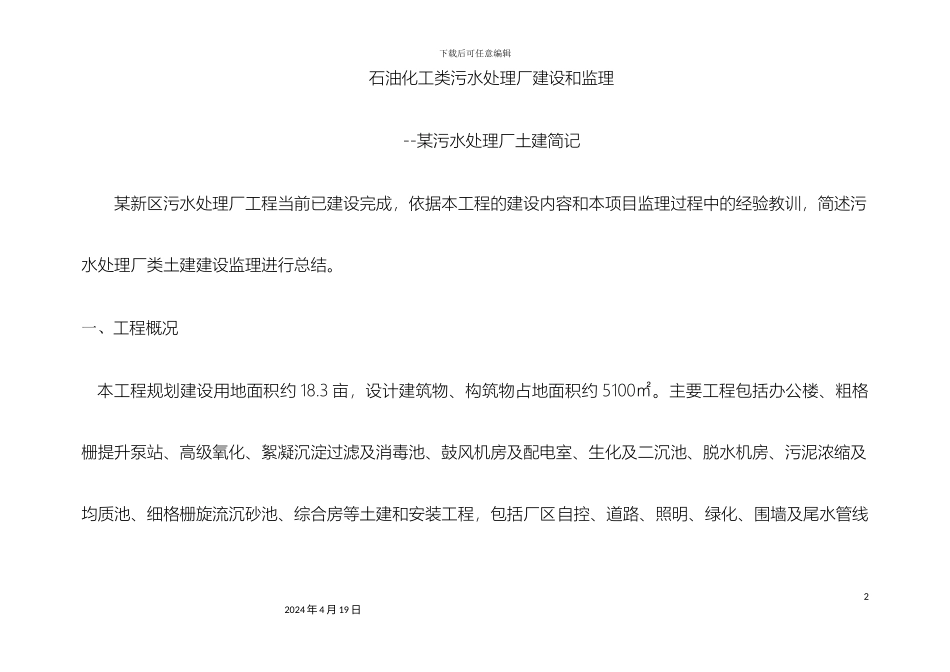

下载后可任意编辑污水处理厂土建施工和监理重点12024 年 4 月 19 日下载后可任意编辑石油化工类污水处理厂建设和监理--某污水处理厂土建简记某新区污水处理厂工程当前已建设完成，依据本工程的建设内容和本项目监理过程中的经验教训，简述污水处理厂类土建建设监理进行总结。一、工程概况 本工程规划建设用地面积约 18.3 亩，设计建筑物、构筑物占地面积约 5100㎡。主要工程包括办公楼、粗格栅提升泵站、高级氧化、絮凝沉淀过滤及消毒池、鼓风机房及配电室、生化及二沉池、脱水机房、污泥浓缩及均质池、细格栅旋流沉砂池、综合房等土建和安装工程，包括厂区自控、道路、照明、绿化、围墙及尾水管线22024 年 4 月 19 日下载后可任意编辑等附属配套工程。 工程设计污水处理能力为 1.0 万 m³/d，远期规划处理能力 3.0 万 m³/d，服务对象为滨海新区的生活污水及工 业 废 水 。 处 理 工 艺 采 纳 AA0 工 艺 。 设 计 进 水 水 质 ： 化 学 需 氧 量 COD≤500mg/L 、 生 化 需 氧 量BOD5≤200mg/L 、 悬 浮 物 SS≤300mg/L 、 氨 氮 NH3-N≤40mg/L 、 总 氮 TN≤50mg/L 、 总 磷TP≤4mg/L、ph=6.0-9.0；设计出水水质各指标达到一级 A 标准要求，化学需氧量 COD≤50mg/L、生化需氧量 BOD5≤10mg/L 、 悬 浮 物 SS≤10mg/L 、 氨 氮 NH3-N≤5 （ 8 ） mg/L 、 总 氮 TN≤15mg/L 、 总 磷TP≤0.5mg/L、ph=6.0-9.0。一级标准的 A 标准是城镇污水处理厂出水作为回用水的基 本要求 32024 年 4 月 19 日下载后可任意编辑二、本工程污水处理构筑物及流程 经过详细了解污水处理各构筑物建筑物类型、功能、处理原理和布置平面图，工艺系统图，以利于总图工艺、管线、电气、自控的结合，利于各构筑物土建、管线、电气、自控详图的解读。42024 年 4 月 19 日下载后可任意编辑1、平面布置图52024 年 4 月 19 日下载后可任意编辑62024 年 4 月 19 日提升泵站及细 格 栅 及 旋 流污泥脱水机房鼓风机房和配电室室水解池生化池二沉池办公楼及中控室综合加药房高级氧化池沉淀池连续流砂滤池消毒池污泥均值浓缩污泥回流泵下载后可任意编辑2、工艺系统图及水力剖面（石化工业污水 AAO 工艺）72024 年 4 月 19 日下载后可任意编辑82024 年 4 月 19 日工艺系统水力剖面图下载后可任意编辑92024 年 4 月 19 日工艺系统流程图...
