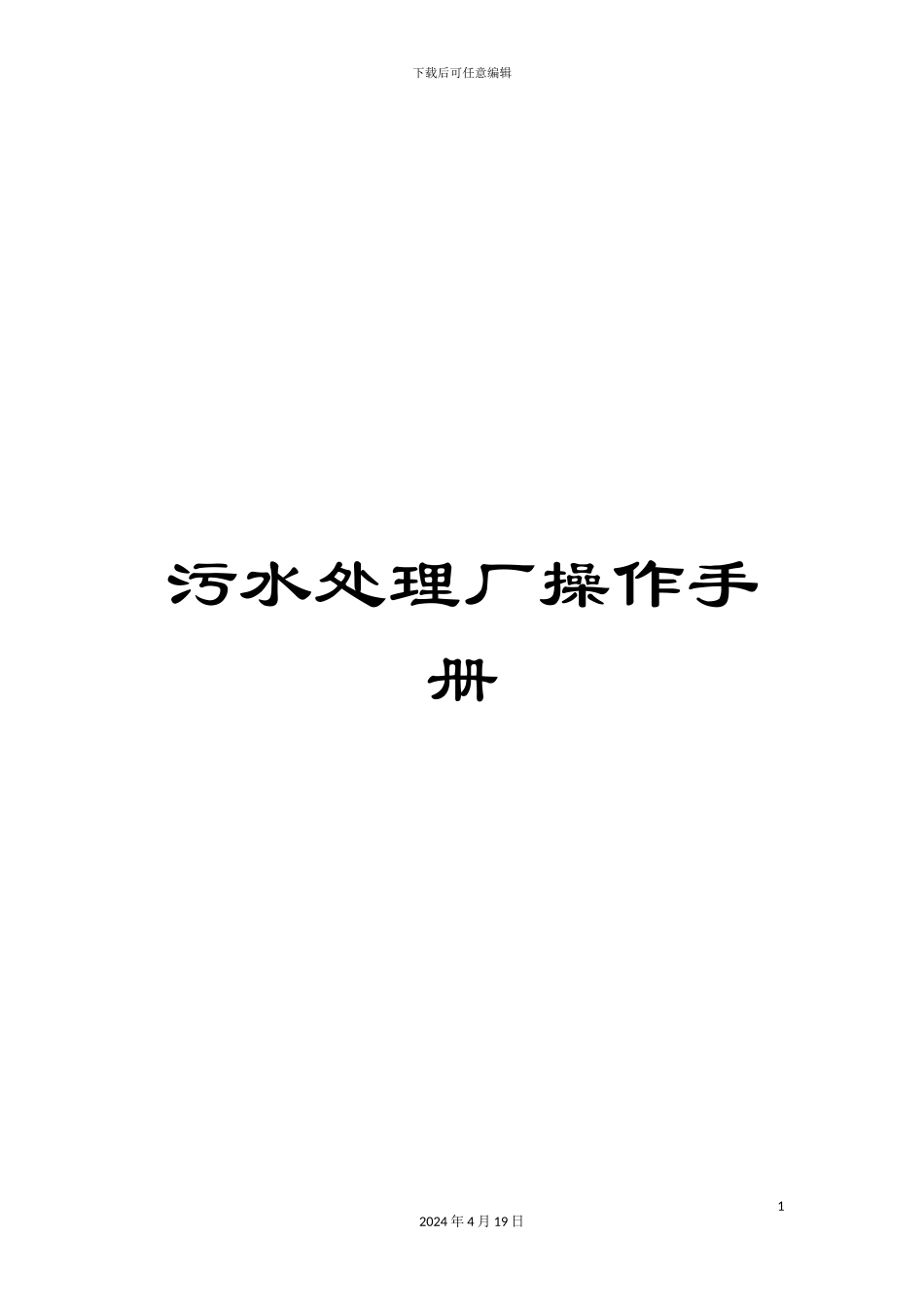

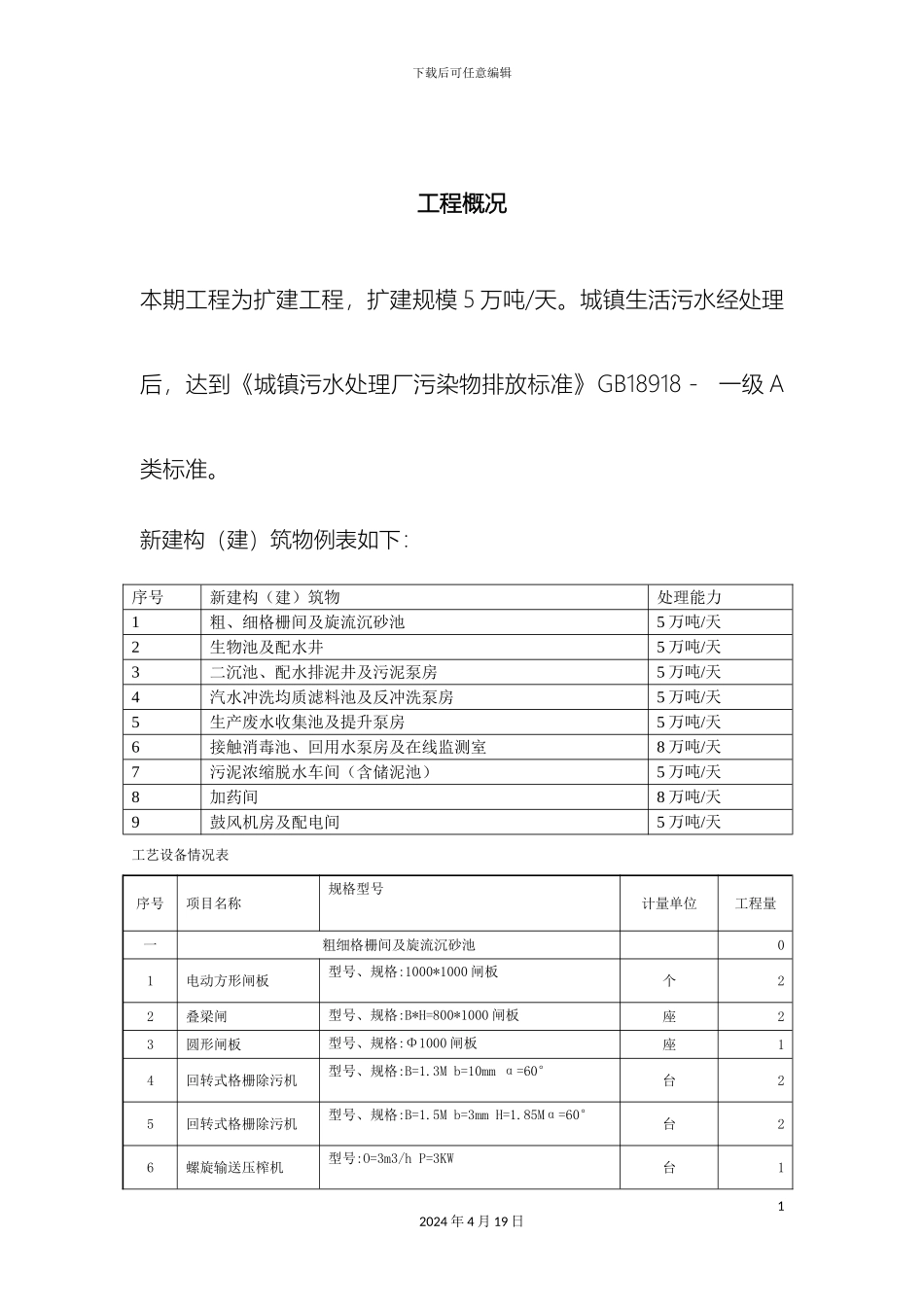

下载后可任意编辑污水处理厂操作手册12024 年 4 月 19 日下载后可任意编辑工程概况本期工程为扩建工程，扩建规模 5 万吨/天。城镇生活污水经处理后，达到《城镇污水处理厂污染物排放标准》GB18918－ 一级 A 类标准。新建构（建）筑物例表如下：序号新建构（建）筑物处理能力1粗、细格栅间及旋流沉砂池5 万吨/天2生物池及配水井5 万吨/天3二沉池、配水排泥井及污泥泵房5 万吨/天4汽水冲洗均质滤料池及反冲洗泵房5 万吨/天5生产废水收集池及提升泵房5 万吨/天6接触消毒池、回用水泵房及在线监测室8 万吨/天7污泥浓缩脱水车间（含储泥池）5 万吨/天8加药间8 万吨/天9鼓风机房及配电间5 万吨/天工艺设备情况表序号项目名称规格型号计量单位工程量一粗细格栅间及旋流沉砂池 01电动方形闸板型号、规格:1000*1000 闸板个22叠梁闸型号、规格:B*H=800*1000 闸板座23圆形闸板型号、规格:Φ1000 闸板座14回转式格栅除污机型号、规格:B=1.3M b=10mm α=60°台25回转式格栅除污机型号、规格:B=1.5M b=3mm H=1.85Mα=60°台26螺旋输送压榨机型号:O=3m3/h P=3KW台112024 年 4 月 19 日下载后可任意编辑7螺旋输送压榨机型号:O=3m3/h P=3KW台18气提砂旋流除砂机型号、规格:D3650 P=1.1KW(变频调速)台29离心式鼓风机型号、规格:Q=1.98m3/min H=59Kpa P=4.0KW台210螺旋砂水分离器型号、规格:Q=5-12L/S P=0.37KW 成品台111手动弹性座封平底闸阀型号、规格:DN200 1.0MPa个2二生物池及配水井 01QJB 型混合液内回流泵型号规格:Q=1040m3/h H=0.6m N=5KW台62高速潜水搅拌器型号:Φ400 P=3.7KW n=740-960rpm台23低速潜水推流器型号:Φ2500 P=4.3KW n=40-55rpm台44低速潜水推流器型号:Φ2500 P=5.7KW n=40-55rpm台225橡胶模板式微孔曝气器型号:7.3m3/h 含进口膜片、配套管材、管件及支架套25766双向承压电动圆形闸板型号、规格:DN800 下开式配启闭机双向承压个47双向承压电动圆形闸板型号、规格:DN800 上开式配启闭机双向承压个28双向承压电动圆形闸板型号、规格:DN600 下开式配启闭机双向承压水头 3M个49双向承压电动圆形闸板型号、规格:DN500 上开式配启闭机双向承压个410双法兰电动可调型蝶阀型号、规格:DN500 1.0MPa个212双法兰手动蝶阀型号、规格:DN150 个4214双法兰手动弹性座封平底闸阀型号、规格:DN400个417电动圆形闸板型号、规格:DN400 下开式 配启闭机个6三二沉池、配水排泥井及污泥泵房 01ZXJ 型单...
