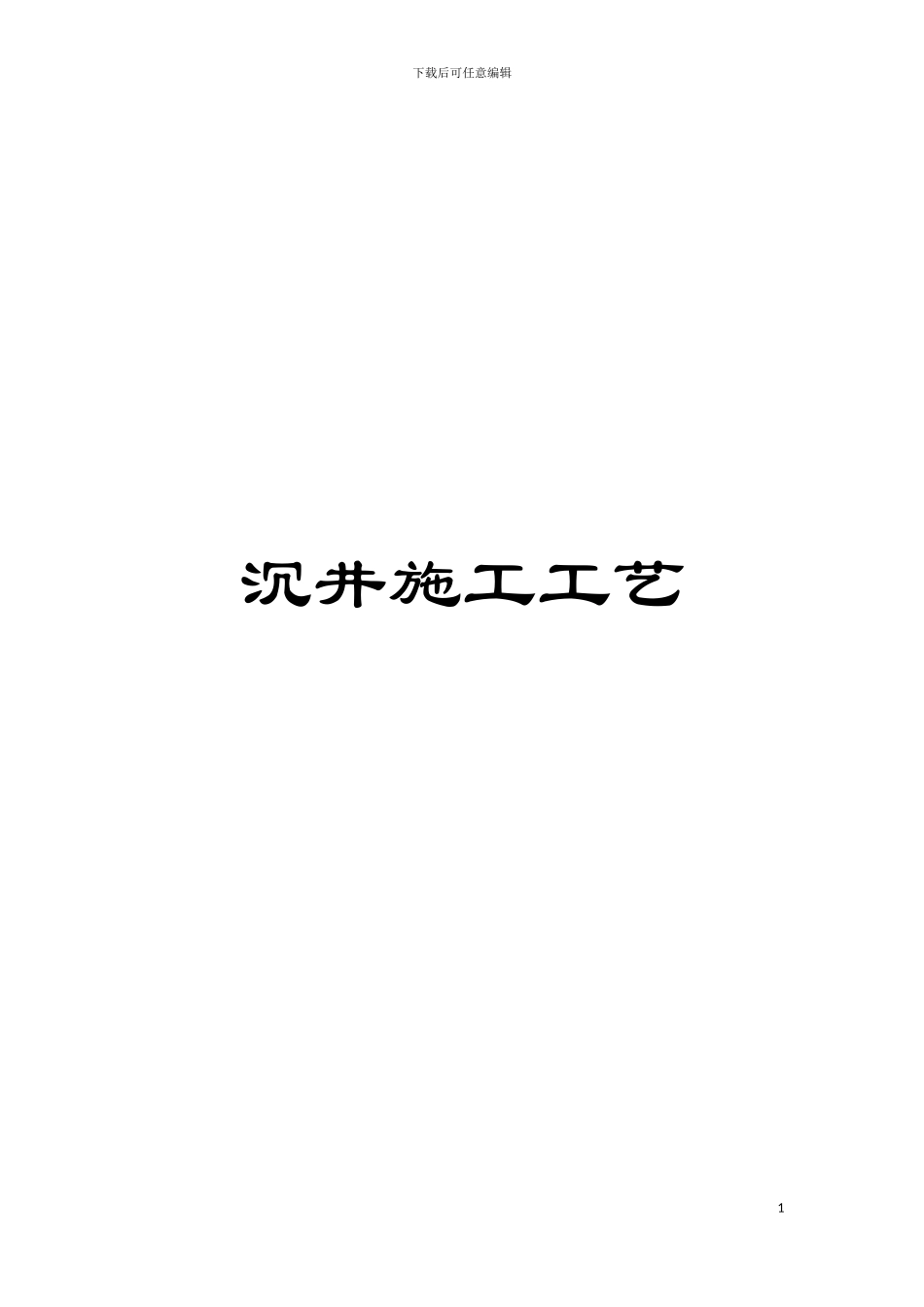

沉井施工工艺模板

下载后可任意编辑沉井施工工艺1下载后可任意编辑 XXXXXXXXX 污水管道工程沉井施工方案编制: 审核: 批准: XXXXXX 安装公司二 OO 六年 X 月 XX 日2下载后可任意编辑沉井施工方案一、工程概况 开发区新港路、 振华路污水管道工程长约 2100M, 规格为dn1000, 混凝土污水检查井 35 座, 整个施工场地为海相淤泥粘土, 管线为非开槽敷设, 选用地下顶管及沉井施工, 整条管线由 35座沉井及顶管连接而成, 沉井的定位及顶管与沉井的碰口要求非常高, 因此施工难度相当大。本工程的地质情况比较复杂, 根据图纸要求和岩土工程勘察报告, 编制工程施工方案。二、编制依据 2.1 振华路污水处理工程施工图纸; 2.2《砼结构工程施工及验收法律规范》GB50204- ; 2.3《建筑工程质量评定标准 GB50300- 》 2.4《建筑分项工程施工工艺标准》第二版; 2.5《建筑施工手册》 2.6《现行建筑施工法律规范大全》。三、 沉井施工方案 1、 基坑开挖及场地排水 沉井采纳在基坑中制作, 以减少下沉深度, 降低施工作业面, 3下载后可任意编辑开挖深度为 2.5m, 基坑每边比沉井宽 2m, 四周挖排水沟、 集水井, 使地下水位降至比基坑底面低 0.5m, 放坡为 1:1.5-2, 挖土采纳 1 台反铲挖土机进行, 配合人工修坡及平整坑底, 挖出的土运到弃土场地堆放。基坑上自然地面进行使之有定向排水坡度的工作面, 并开挖排水沟、 集水井, 以防地面水、 雨水流入坑内, 减小井内土壤的含水量。 2、 垫层回填 根据设计要求井体四周刃脚处采纳砂、 石( 1: 1) 垫层厚0.5m, 宽不少于 1.5m, 垫层应分层( 0.25m/层) 采纳插入振动器及平板振动器和人工夯实, 随后立模浇筋 C10 砼垫层, 表面应平整压光, 标高误差<8mm。 3、 刃脚成形及井壁制作 3.1 在砼层上弹出刃脚尺寸线, 在其上支设刃脚模板, 然后绑孔钢筋。 3.2 钢筋工程 钢筋在加场地机械成型, 现场人工绑孔, 井壁竖筋一次绑好, 水平筋分段绑扎, 底板与墙体连接处预留连接钢筋, 为保证钢筋位置正确, 钢筋接头采纳绑扎接头。垂直钢筋间距采纳开出槽口4下载后可任意编辑的木卡尺控制, 水平筋间距, 选用一批竖钢筋按间距焊上短钢筋头控制。 3.3 模板工程 本工程模板采纳定型木模板支撑, 钢管支撑, 考虑浇筑速度快, 对模板产生很大的侧压力, 采纳 φ12@500 纵横向螺栓拉结加固, 防止模板侧向变形, 拉结螺栓中部设钢板止水片, 横向@500, 纵向@1100 设加...
