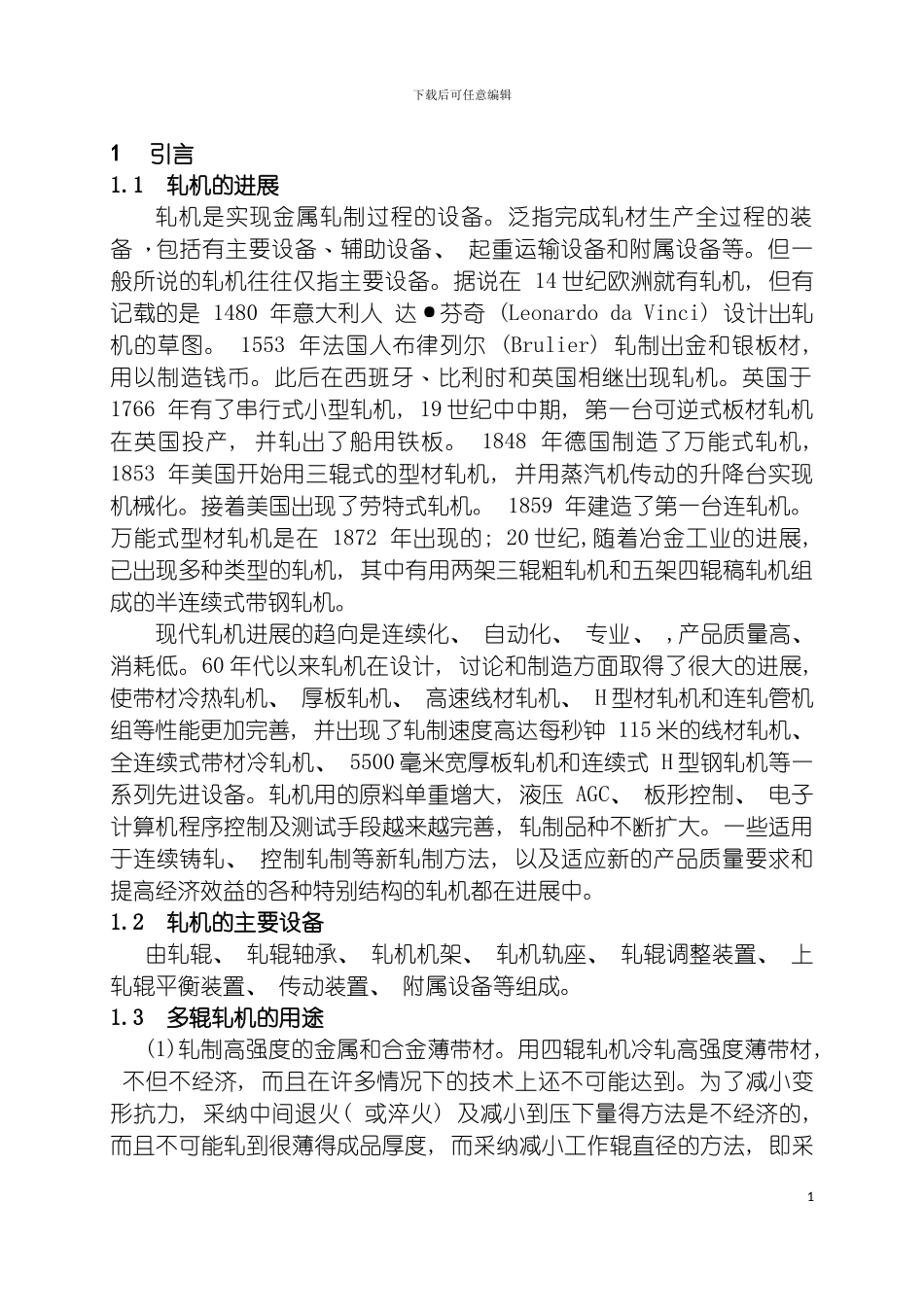

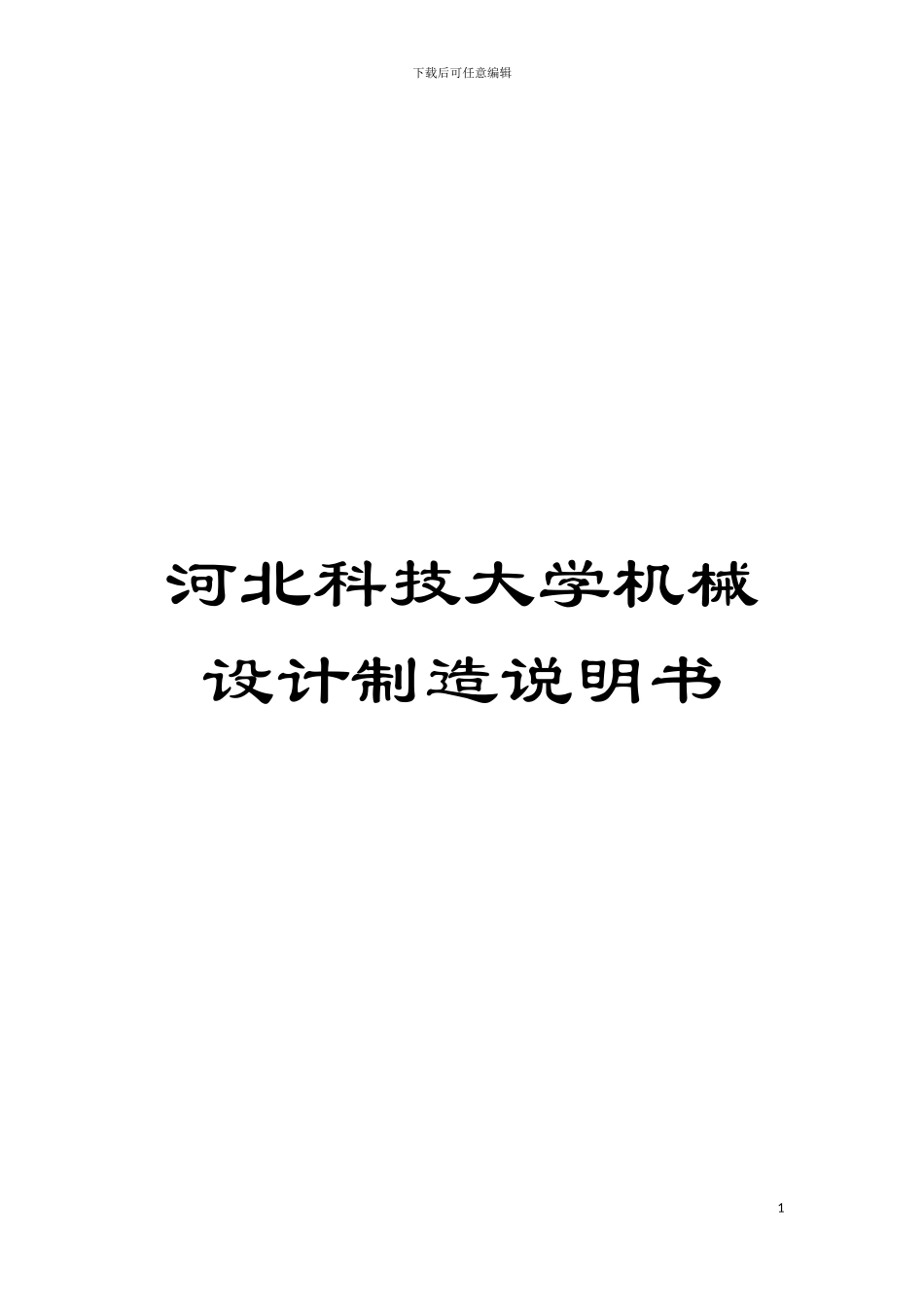

下载后可任意编辑河北科技大学机械设计制造说明书1下载后可任意编辑1 引言1.1 轧机的进展轧机是实现金属轧制过程的设备。泛指完成轧材生产全过程的装备﹐包括有主要设备﹑辅助设备、 起重运输设备和附属设备等。但一般所说的轧机往往仅指主要设备。据说在 14 世纪欧洲就有轧机, 但有记载的是 1480 年意大利人 达·芬奇 (Leonardo da Vinci) 设计出轧机的草图。 1553 年法国人布律列尔 (Brulier) 轧制出金和银板材, 用以制造钱币。此后在西班牙﹑比利时和英国相继出现轧机。英国于 1766 年有了串行式小型轧机, 19 世纪中中期, 第一台可逆式板材轧机在英国投产, 并轧出了船用铁板。 1848 年德国制造了万能式轧机, 1853 年美国开始用三辊式的型材轧机, 并用蒸汽机传动的升降台实现机械化。接着美国出现了劳特式轧机。 1859 年建造了第一台连轧机。万能式型材轧机是在 1872 年出现的; 20 世纪,随着冶金工业的进展, 已出现多种类型的轧机, 其中有用两架三辊粗轧机和五架四辊稿轧机组成的半连续式带钢轧机。现代轧机进展的趋向是连续化、 自动化、 专业、 ,产品质量高、 消耗低。60 年代以来轧机在设计, 讨论和制造方面取得了很大的进展, 使带材冷热轧机、 厚板轧机、 高速线材轧机、 H 型材轧机和连轧管机组等性能更加完善, 并出现了轧制速度高达每秒钟 115 米的线材轧机、 全连续式带材冷轧机、 5500 毫米宽厚板轧机和连续式 H 型钢轧机等一系列先进设备。轧机用的原料单重增大, 液压 AGC、 板形控制、 电子计算机程序控制及测试手段越来越完善, 轧制品种不断扩大。一些适用于连续铸轧、 控制轧制等新轧制方法, 以及适应新的产品质量要求和提高经济效益的各种特别结构的轧机都在进展中。1.2 轧机的主要设备 由轧辊、 轧辊轴承、 轧机机架、 轧机轨座、 轧辊调整装置、 上轧辊平衡装置、 传动装置、 附属设备等组成。1.3 多辊轧机的用途(1)轧制高强度的金属和合金薄带材。用四辊轧机冷轧高强度薄带材, 不但不经济, 而且在许多情况下的技术上还不可能达到。为了减小变形抗力, 采纳中间退火( 或淬火) 及减小到压下量得方法是不经济的, 而且不可能轧到很薄得成品厚度, 而采纳减小工作辊直径的方法, 即采1下载后可任意编辑纳多辊轧机则是合适的。(2)轧制极薄带材。轧机的最小可轧制厚度受工作直径的限制, 往往轧辊的弹性压扁值能够同带材的厚度相比拟, 当工作辊本身的...
