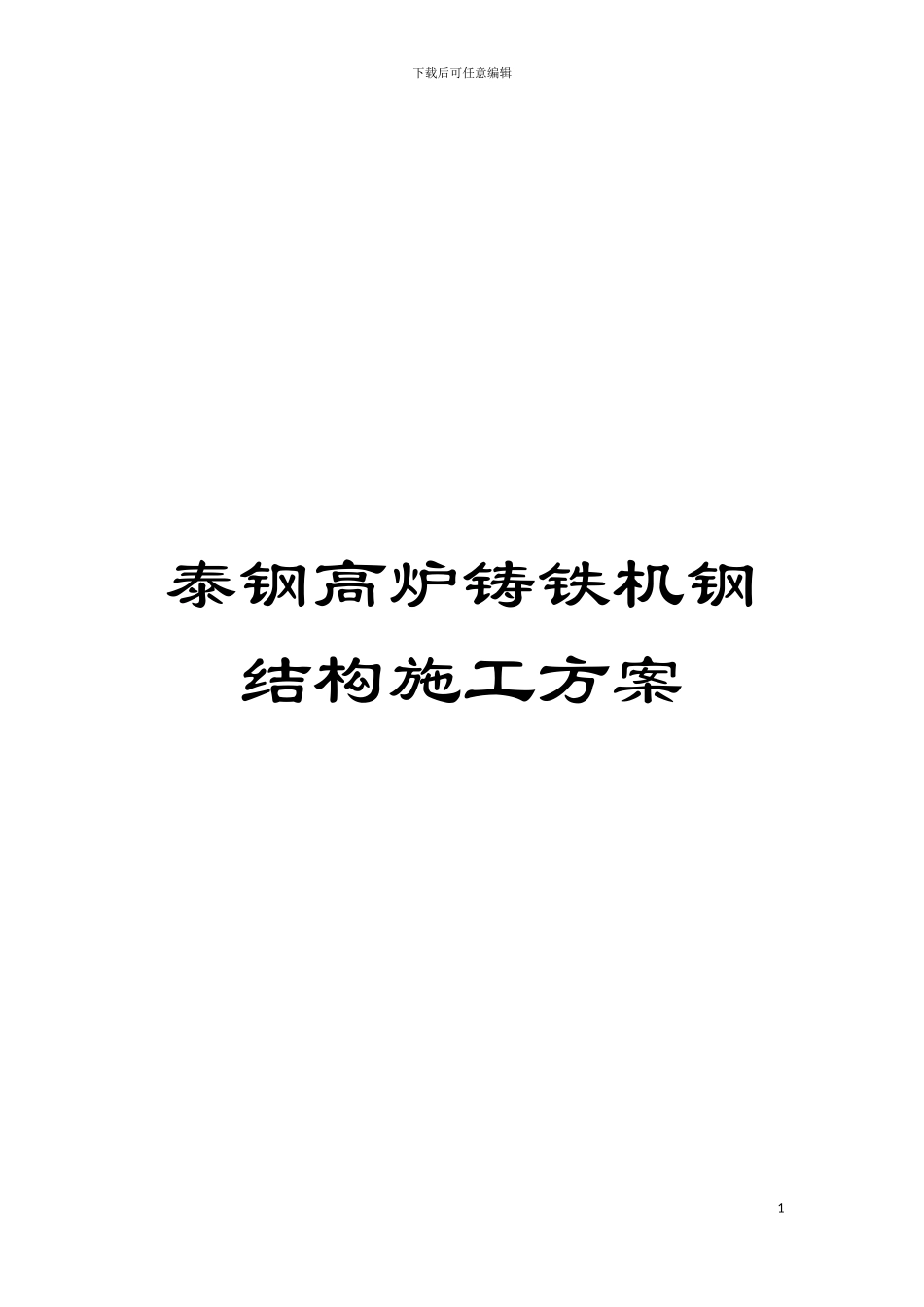

泰钢高炉铸铁机钢结构施工方案模板VIP专享

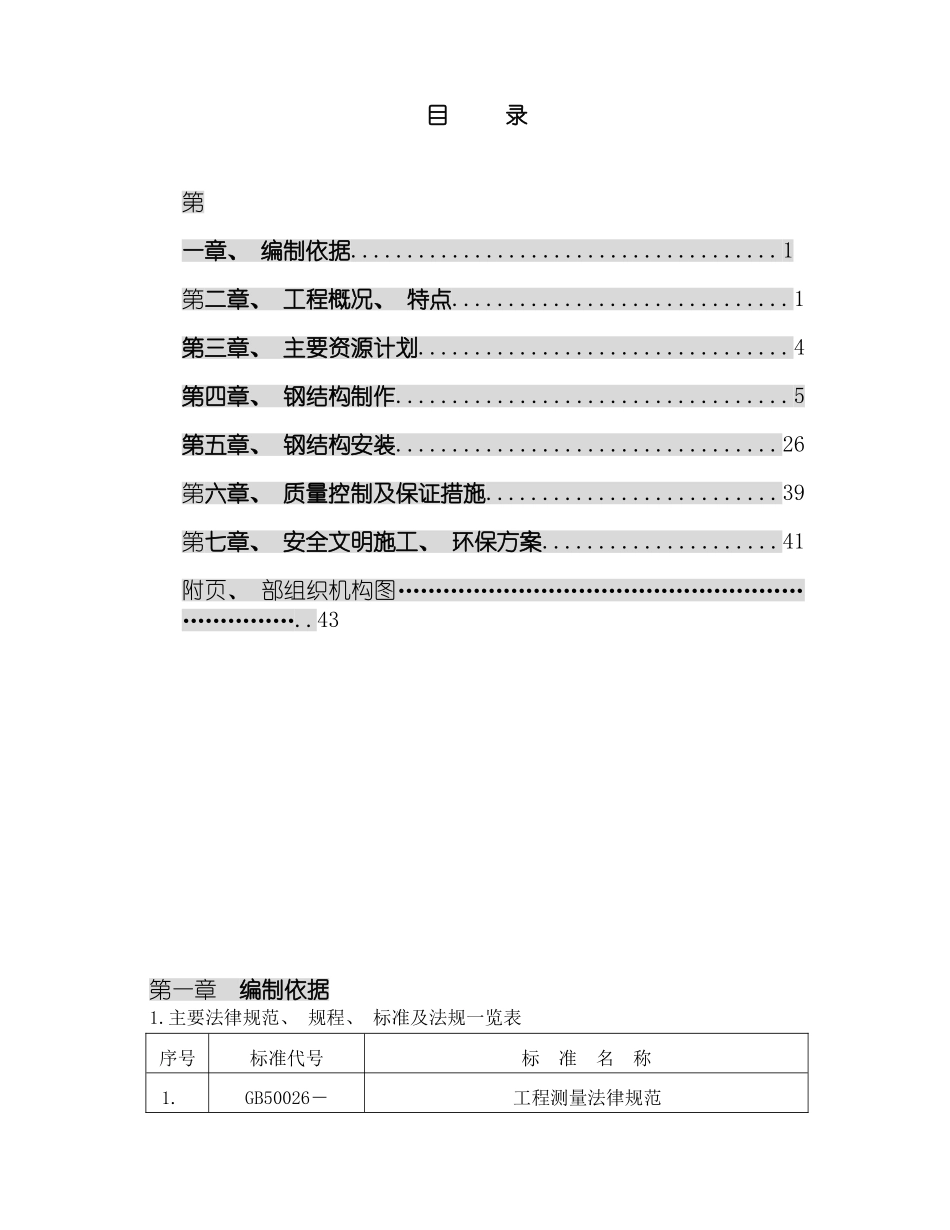

下载后可任意编辑泰钢高炉铸铁机钢结构施工方案1目 录第一章、 编制依据......................................1 第二章、 工程概况、 特点..............................1第三章、 主要资源计划.................................4第四章、 钢结构制作...................................5第五章、 钢结构安装..................................26第六章、 质量控制及保证措施..........................39第七章、 安全文明施工、 环保方案.....................41附页、 部组织机构图……………………………………………………………..43第一章 编制依据1.主要法律规范、 规程、 标准及法规一览表序号标准代号标 准 名 称1.GB50026－ 工程测量法律规范下载后可任意编辑2.GB50205－ 钢结构工程施工质量验收法律规范3.GB50207－ 屋面工程质量验收法律规范4.GB50236－1998现场设备、 工业管道焊接工程施工及验收法律规范5.GB/T12467－1990焊接质量保证 一般原则6.GB50270－1998连续运输设备安装工程施工及验收法律规范7.YBJ232－1991冶金建筑工程质量检验评定标准8.YB9254－1995钢结构制作安装施工规程9.YB/T9256－1996钢结构、 管道涂装技术规程10.YBJ212－1988冶金建筑安装工程施工及验收法律规范11.JGJ81－ 建筑钢结构焊接技术规程12.JGJ82－1991钢结构高强度螺栓连接设计、 施工及验收规程13.JGJ104－1997建筑工程冬期施工规程14.HGJ229－1991工业设备、 管道防腐蚀工程施工及验收法律规范15.SYJ4007－1986涂装前钢材表面处理法律规范第二章 工程概况、 特点第一节 工程概况本工程为泰钢炼铁技术升级改造项目高炉干煤棚钢结构, 包括柱系统、 吊车梁系统、 屋面系统、 机前钢支架平台、 及零星钢结构。厂房横向共 9 条轴线, 轴线总长 92m, 1-8 线柱距 12m, 8-9线柱距 8 米, 纵向为单层单跨( AB 跨) , 跨度为 27.5m。厂房柱下柱为焊接 H 型钢、 横缀条、 斜缀条组合而成的格构式截面, 上柱为焊接 H 型钢截面, 单根重 15.7 吨, 吊车梁为钢板焊接而成的 H 型截面, 吊车梁每根单重 12.9 吨, 屋面梁为组合角钢焊接的梯形屋架, 每根单重 9 吨, 屋面檩条为实腹式焊接 H 型钢, 跨度为 12 米。屋面支撑、 系杆、 拉条、 隅撑等均为角钢螺栓连接加焊接。钢柱 H 型钢板材为 Q345B,吊车梁板材采纳 Q345C, 均要求长尺搭接, 避开对接焊缝过多, 减少材料浪费。轨...
