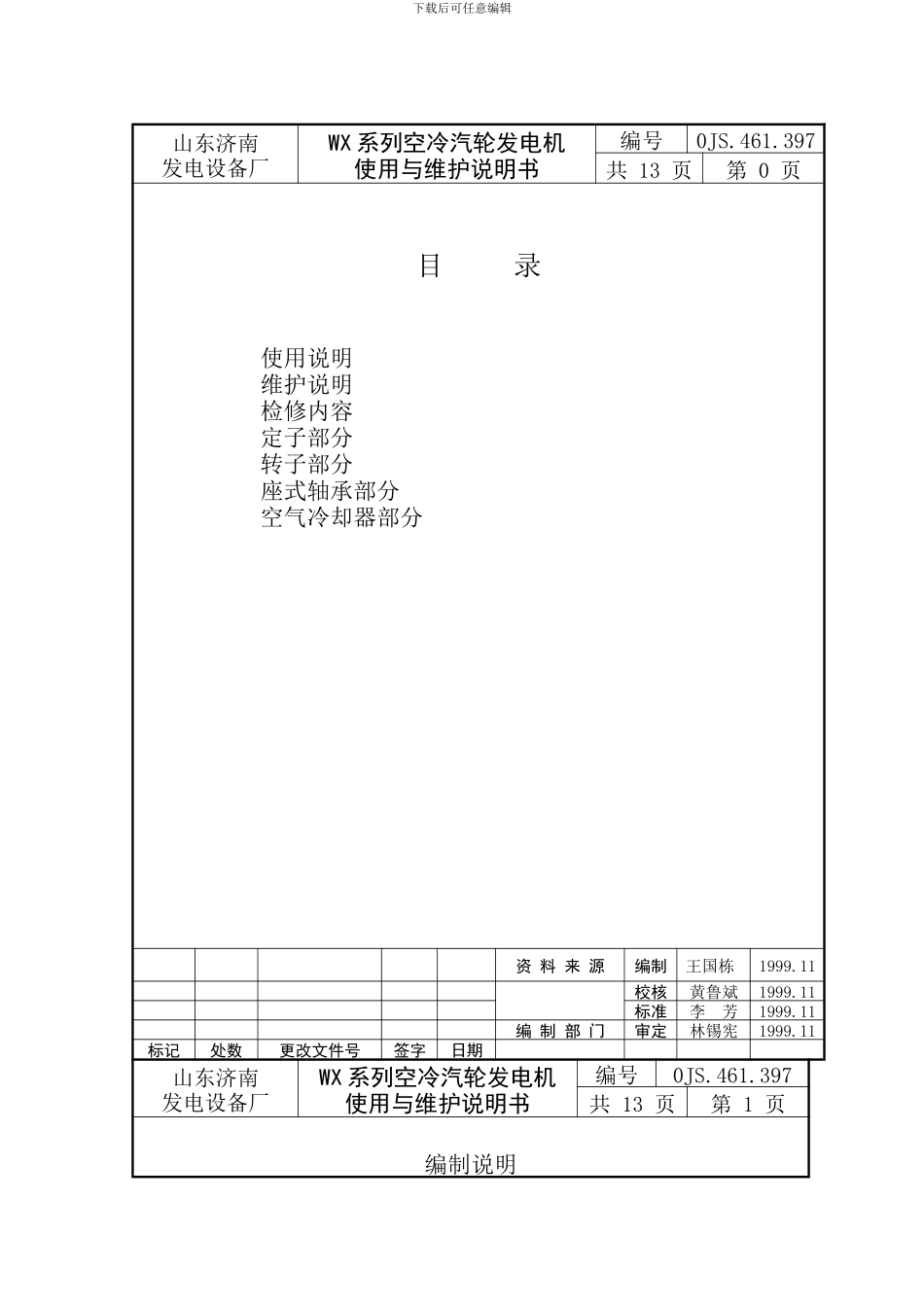

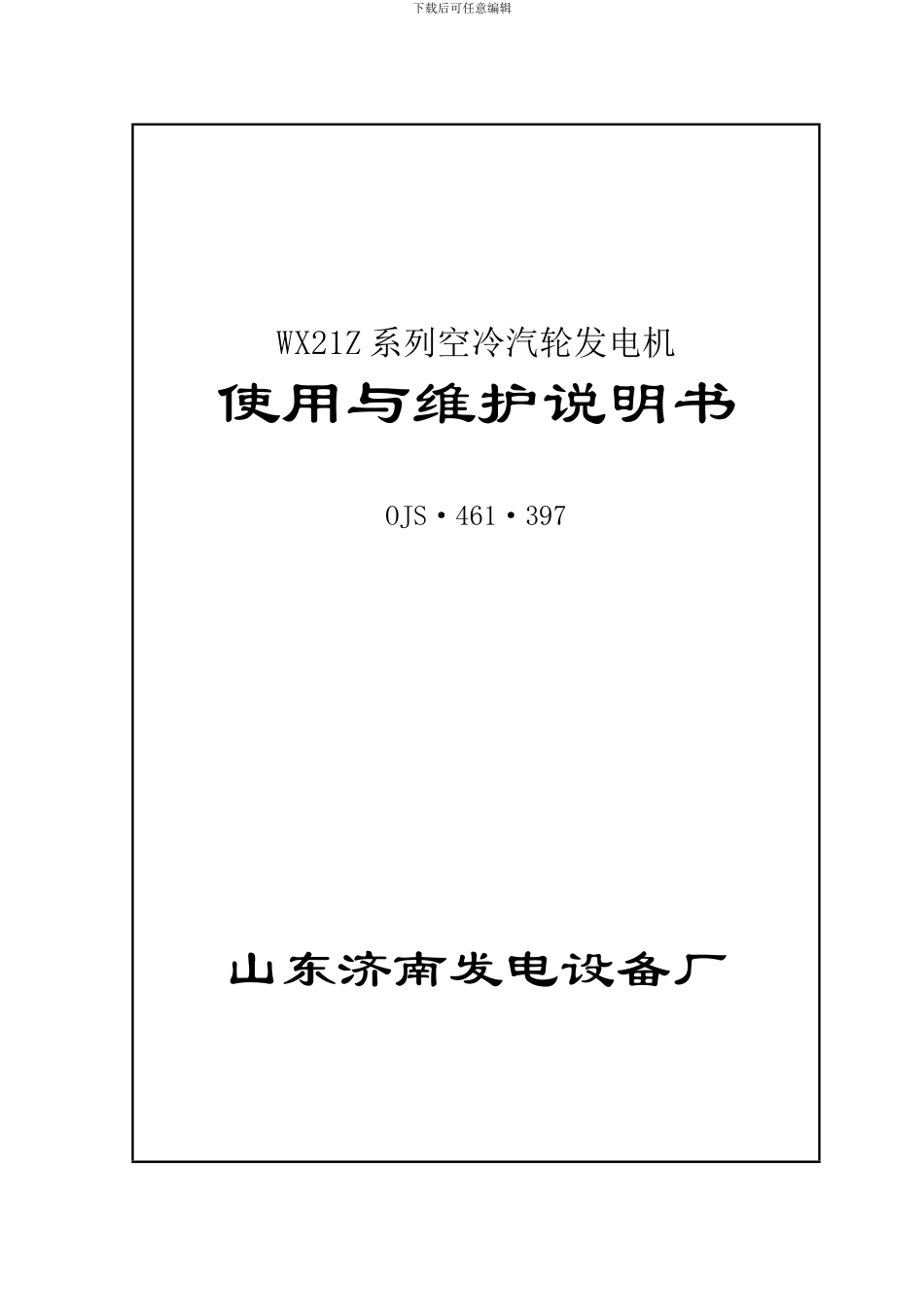

下载后可任意编辑WX21Z 系列空冷汽轮发电机使用与维护说明书OJS·461·397山东济南发电设备厂下载后可任意编辑山东济南发电设备厂WX 系列空冷汽轮发电机使用与维护说明书编号0JS.461.397共 13 页第 0 页目 录 使用说明 维护说明 检修内容 定子部分 转子部分 座式轴承部分 空气冷却器部分资 料 来 源编制王国栋1999.11校核黄鲁斌1999.11标准李 芳1999.11编 制 部 门审定林锡宪1999.11标记处数更改文件号签字日期山东济南发电设备厂WX 系列空冷汽轮发电机使用与维护说明书编号0JS.461.397共 13 页第 1 页编制说明下载后可任意编辑 本说明书是按 ABB 提供的 WX 型空冷汽轮发电机说明书原本而编制的, 为了使用方便分为两部分。 第一部分为”安装说明书”, 其内容包括: 概述、 安装地点、 结构介绍、 安装等说明 , 代号为 0JS.461.396 或0JS.461.401。本部分为”使用与维护说明书”, 分述如下: 1. 使用说明: 1.1本发电机是带有同轴无刷励磁机的两极三相沟通同步发电机, 它与汽轮机连接为动力, 使用中对起动或停机无特别限制, 仅按汽轮机要求即可。1.2在正常的运行中, 发电机的负载( 包括有功和无功) 调节是靠随机配套的励磁调节器( AVR) 来实现, 关于励磁调节器的使用操作详见”调节器使用说明书”。当定子电压为额定电压±5%时能保证额定功率, 但励磁机的励磁电流不得超过额定值。1.3对于投入运行时: 电压控制、 通电、 断电、 并网、 负荷调节等应按”电力运行规程”的有关规定进行。1.4除上述正常使用外, 还须作如下说明: 1.4.1 当在低功率因数运行时, 励磁机的定子励磁电流不得大于铭牌的额定励磁电流值, 以防发电机转子绕组过热。1.4.2 当发电机三相负载不对称运行时, 每相电流不得超过定子额定电流( IN) 且负序电流( I2) 与额定电流( IN) 之比( ( I2/IN) 不得超过 8%。1.4.3 当定子过电流 150%时, 运行时间不得超过 30 秒, 但每年不得超过两次。1.4.4 故障情况下允许的负序电流( I2) 及时间按下式: ( I2/IN) 2·t=10 式中 IN=定子额定电流 t=时间( 秒) 1.5 对已经安装好并经验收合格的电机能够试运行, 为了更安全可靠起见, 开车前, 特提出如下检查供参考: 山东济南发电设备厂WX 系列空冷汽轮发电机使用与维护说明书编号0JS.461.397共 13 页第 2 页下载后可任意编辑1.5.1测量各电气部分的绝缘电阻是否符合要求。1.5.2各电气回路接线是...
