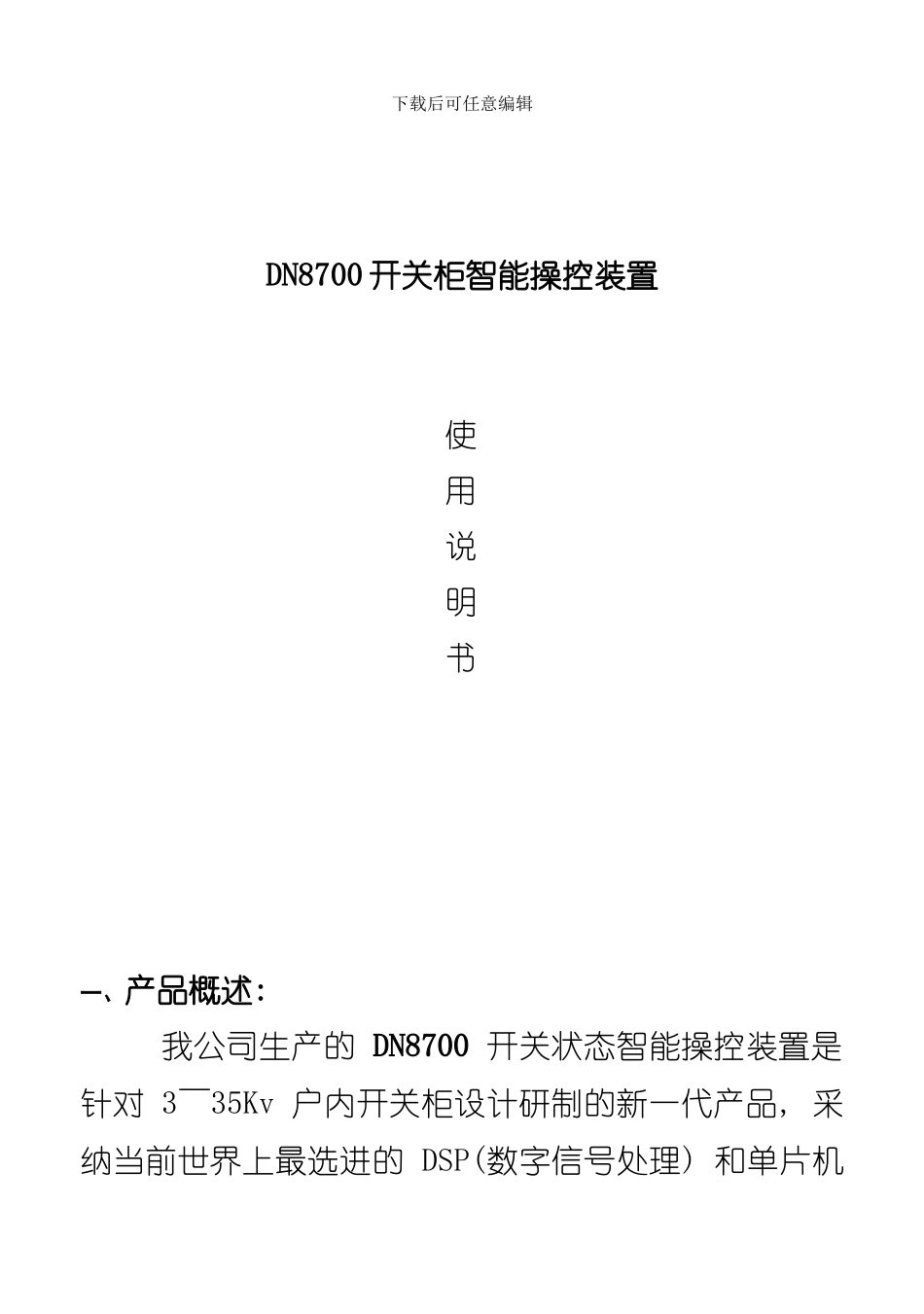

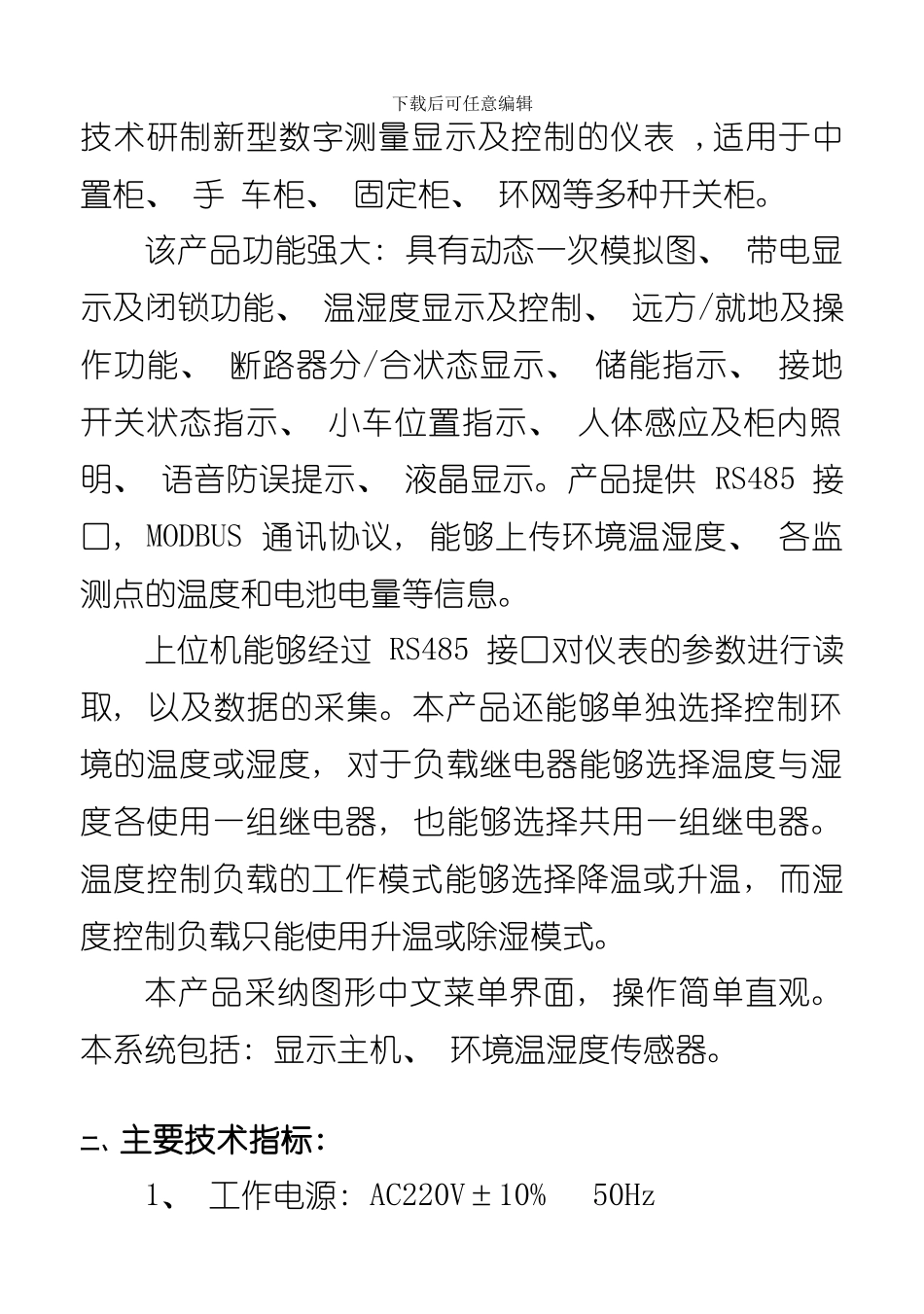

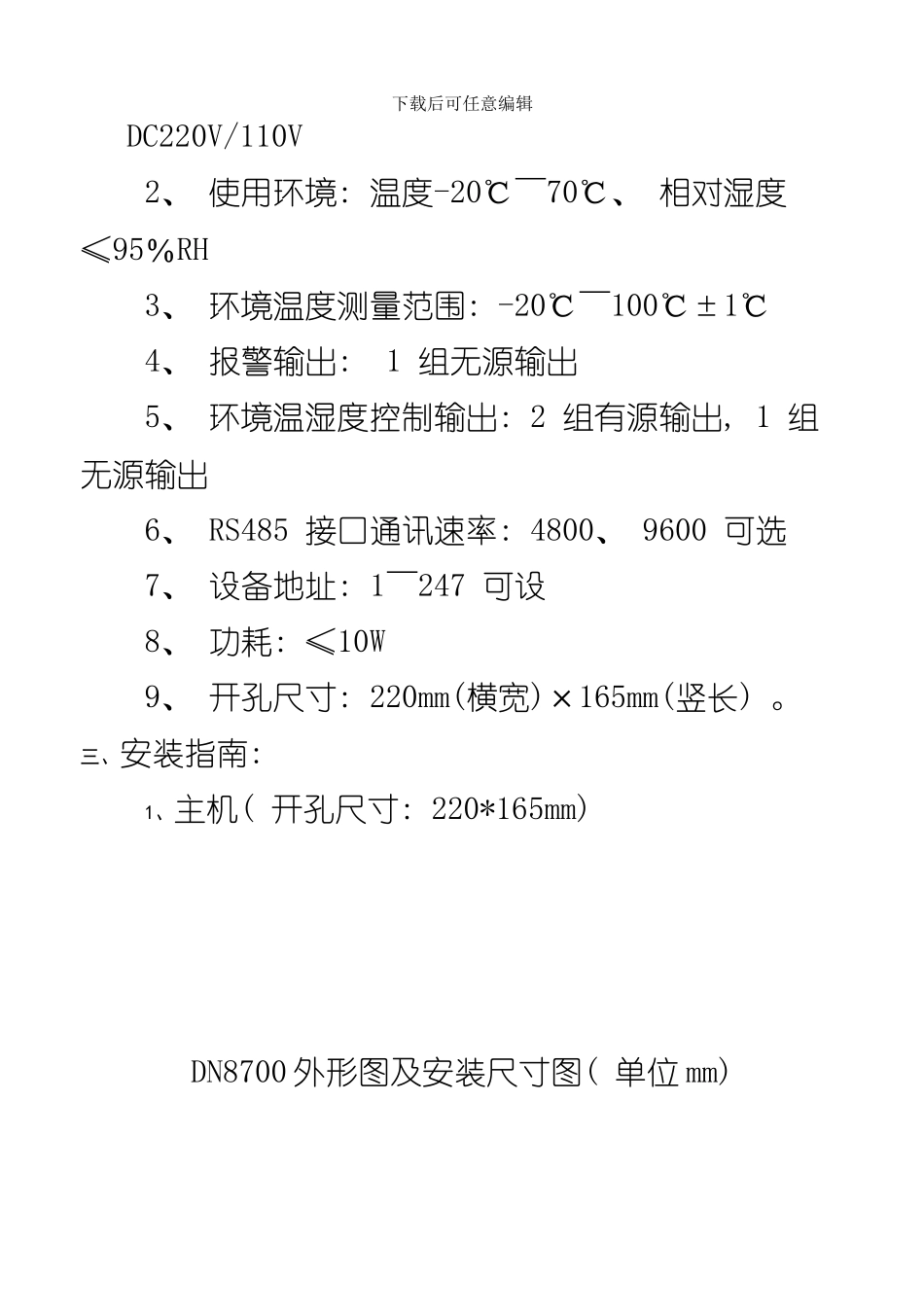

下载后可任意编辑DN8700 开关柜智能操控装置使用说明书一、产品概述: 我公司生产的 DN8700 开关状态智能操控装置是针对 3～35Kv 户内开关柜设计研制的新一代产品, 采纳当前世界上最选进的 DSP(数字信号处理) 和单片机下载后可任意编辑技术研制新型数字测量显示及控制的仪表 ,适用于中置柜、 手 车柜、 固定柜、 环网等多种开关柜。该产品功能强大: 具有动态一次模拟图、 带电显示及闭锁功能、 温湿度显示及控制、 远方/就地及操作功能、 断路器分/合状态显示、 储能指示、 接地开关状态指示、 小车位置指示、 人体感应及柜内照明、 语音防误提示、 液晶显示。产品提供 RS485 接口, MODBUS 通讯协议, 能够上传环境温湿度、 各监测点的温度和电池电量等信息。上位机能够经过 RS485 接口对仪表的参数进行读取, 以及数据的采集。本产品还能够单独选择控制环境的温度或湿度, 对于负载继电器能够选择温度与湿度各使用一组继电器, 也能够选择共用一组继电器。温度控制负载的工作模式能够选择降温或升温, 而湿度控制负载只能使用升温或除湿模式。本产品采纳图形中文菜单界面, 操作简单直观。 本系统包括: 显示主机、 环境温湿度传感器。二、主要技术指标: 1、 工作电源: AC220V±10%50Hz下载后可任意编辑DC220V/110V2、 使用环境: 温度-20℃～70℃、 相对湿度≤95％RH3、 环境温度测量范围: -20℃～100℃±1℃4、 报警输出: 1 组无源输出5、 环境温湿度控制输出: 2 组有源输出, 1 组无源输出6、 RS485 接口通讯速率: 4800、 9600 可选7、 设备地址: 1～247 可设8、 功耗: ≤10W9、 开孔尺寸: 220mm(横宽)×165mm(竖长) 。三、安装指南: 1、主机( 开孔尺寸: 220*165mm) DN8700 外形图及安装尺寸图( 单位 mm) 下载后可任意编辑外形尺寸: 238×178×1022、 温湿度传感器复合式传感器安装1) 采纳 35mm 导轨安装或螺丝固定2) 采纳固体式安装复合式传感器外形尺寸图 环境温度传感器。该传感器是对柜内空间温度变下载后可任意编辑化的实时监测, 因此安装时应该安装在能够实时反映柜内温度变化的地方。当用户未选用环境测温功能时, 无线温度传感器将自动启用内置参考温度传感器, 因仪表壳体狭小, 内置温度传感器提供的参考温度。四、 系统安装: 1、DN8700 面板功能显示说明01 断路器合闸指示02 断路器分闸指示下载后可任意编辑03( 1) 、 03( 2) 工作位置指示0...
