混凝土拱形骨架施工技术交底样本

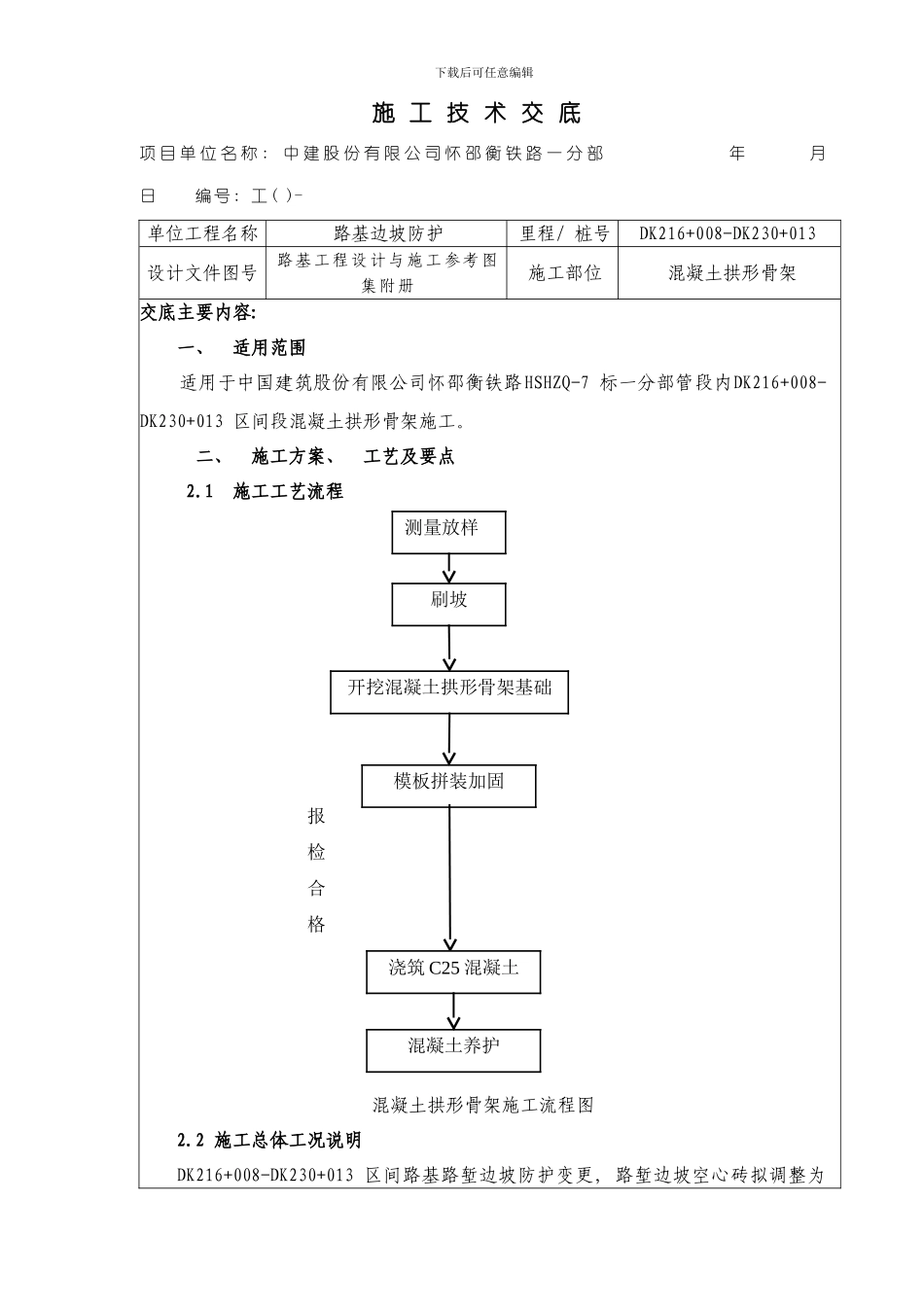

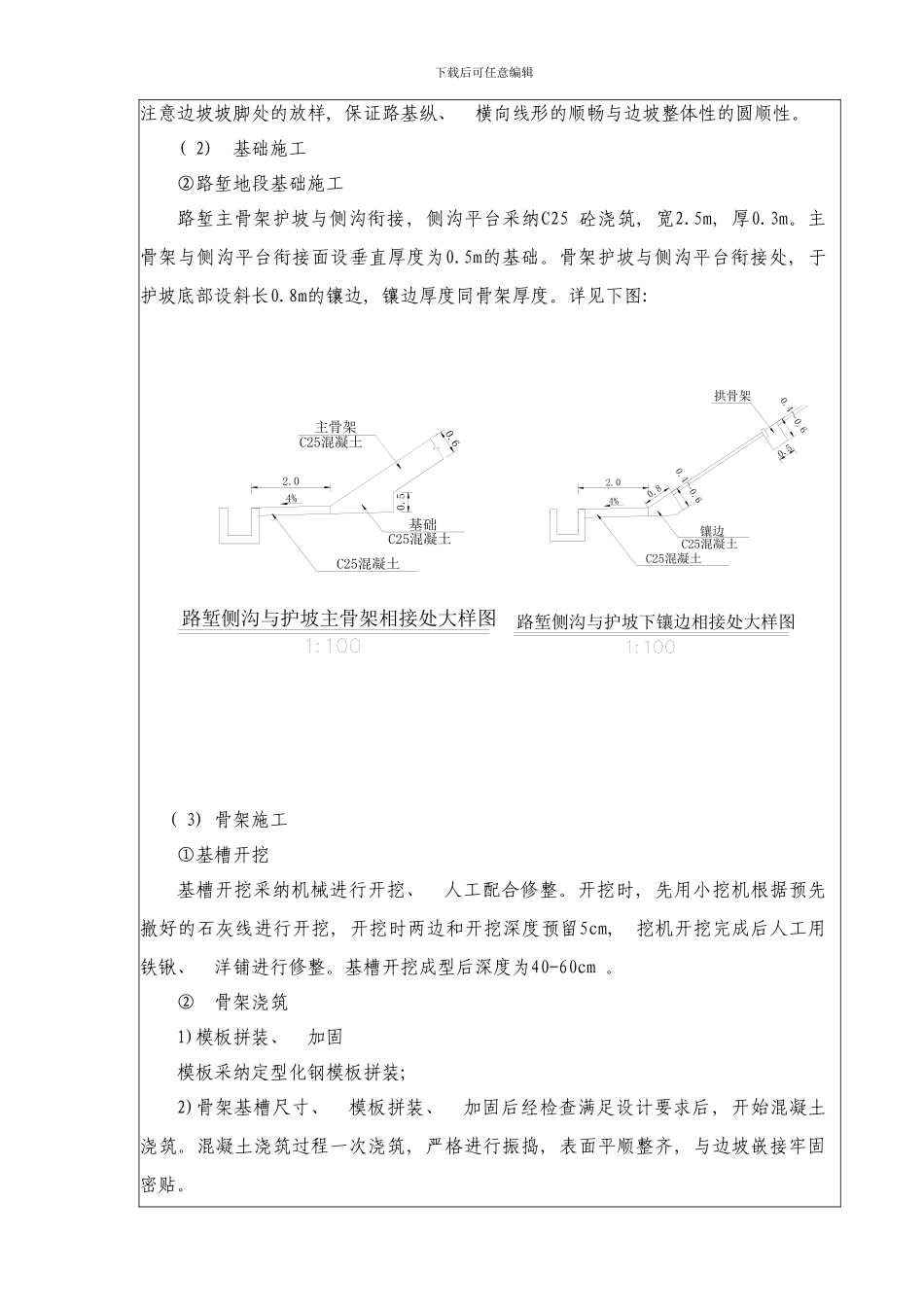

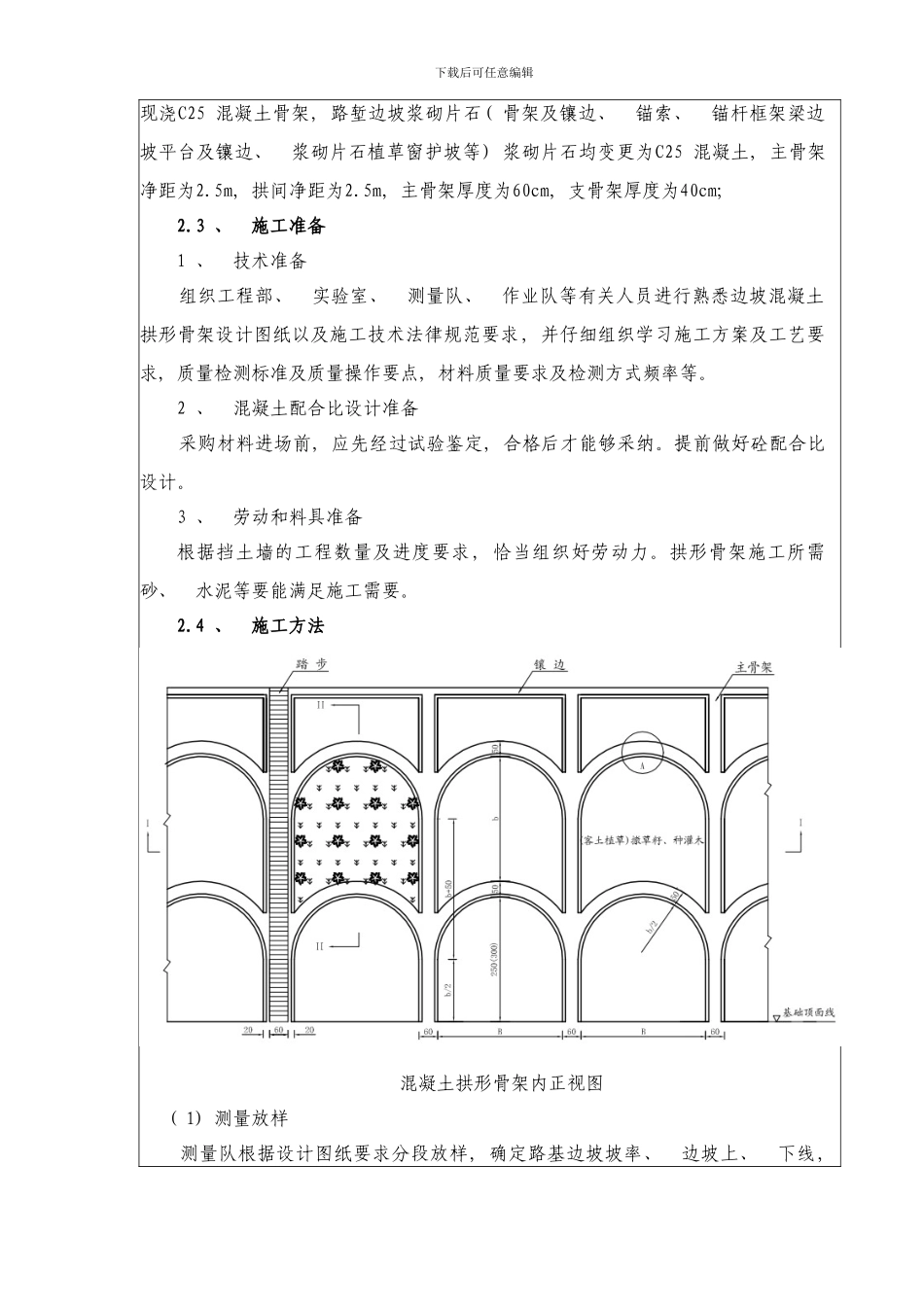

下载后可任意编辑施 工 技 术 交 底项 目 单 位 名 称 : 中 建 股 份 有 限 公 司 怀 邵 衡 铁 路 一 分 部 年 月 日 编号: 工( )-单位工程名称路基边坡防护里程/ 桩号DK216+008-DK230+013设计文件图号路基工程设计与施工参考图集附册施工部位混凝土拱形骨架交底主要内容: 一、 适用范围 适用于中国建筑股份有限公司怀邵衡铁路HSHZQ-7 标一分部管段内DK216+008-DK230+013 区间段混凝土拱形骨架施工。 二、 施工方案、 工艺及要点 2.1 施工工艺流程 报 检 合 格混凝土拱形骨架施工流程图2.2 施工总体工况说明DK216+008-DK230+013 区间路基路堑边坡防护变更, 路堑边坡空心砖拟调整为测量放样刷坡开挖混凝土拱形骨架基础模板拼装加固浇筑 C25 混凝土混凝土养护下载后可任意编辑现浇C25 混凝土骨架, 路堑边坡浆砌片石( 骨架及镶边、 锚索、 锚杆框架梁边坡平台及镶边、 浆砌片石植草窗护坡等) 浆砌片石均变更为C25 混凝土, 主骨架净距为2.5m, 拱间净距为2.5m, 主骨架厚度为60cm, 支骨架厚度为40cm; 2.3 、 施工准备 1 、 技术准备 组织工程部、 实验室、 测量队、 作业队等有关人员进行熟悉边坡混凝土拱形骨架设计图纸以及施工技术法律规范要求, 并仔细组织学习施工方案及工艺要求, 质量检测标准及质量操作要点, 材料质量要求及检测方式频率等。 2 、 混凝土配合比设计准备 采购材料进场前, 应先经过试验鉴定, 合格后才能够采纳。提前做好砼配合比设计。 3 、 劳动和料具准备根据挡土墙的工程数量及进度要求, 恰当组织好劳动力。拱形骨架施工所需砂、 水泥等要能满足施工需要。2.4 、 施工方法混凝土拱形骨架内正视图 ( 1) 测量放样 测量队根据设计图纸要求分段放样, 确定路基边坡坡率、 边坡上、 下线, 下载后可任意编辑注意边坡坡脚处的放样, 保证路基纵、 横向线形的顺畅与边坡整体性的圆顺性。 ( 2) 基础施工②路堑地段基础施工路堑主骨架护坡与侧沟衔接, 侧沟平台采纳C25 砼浇筑, 宽2.5m, 厚0.3m。主骨架与侧沟平台衔接面设垂直厚度为0.5m的基础。骨架护坡与侧沟平台衔接处, 于护坡底部设斜长0.8m的镶边, 镶边厚度同骨架厚度。详见下图: 路堑侧沟与护坡主骨架相接处大样图2.04%0.50.6主骨架C25混凝土基础C25混凝土 C25混凝土拱骨架4%路堑侧沟与护坡下镶边相接处大样图0.4～0.60.4～0.60.52.0镶边C25混凝土C25混凝土0.8 ( 3)...
