激光准直仪操作规程样本

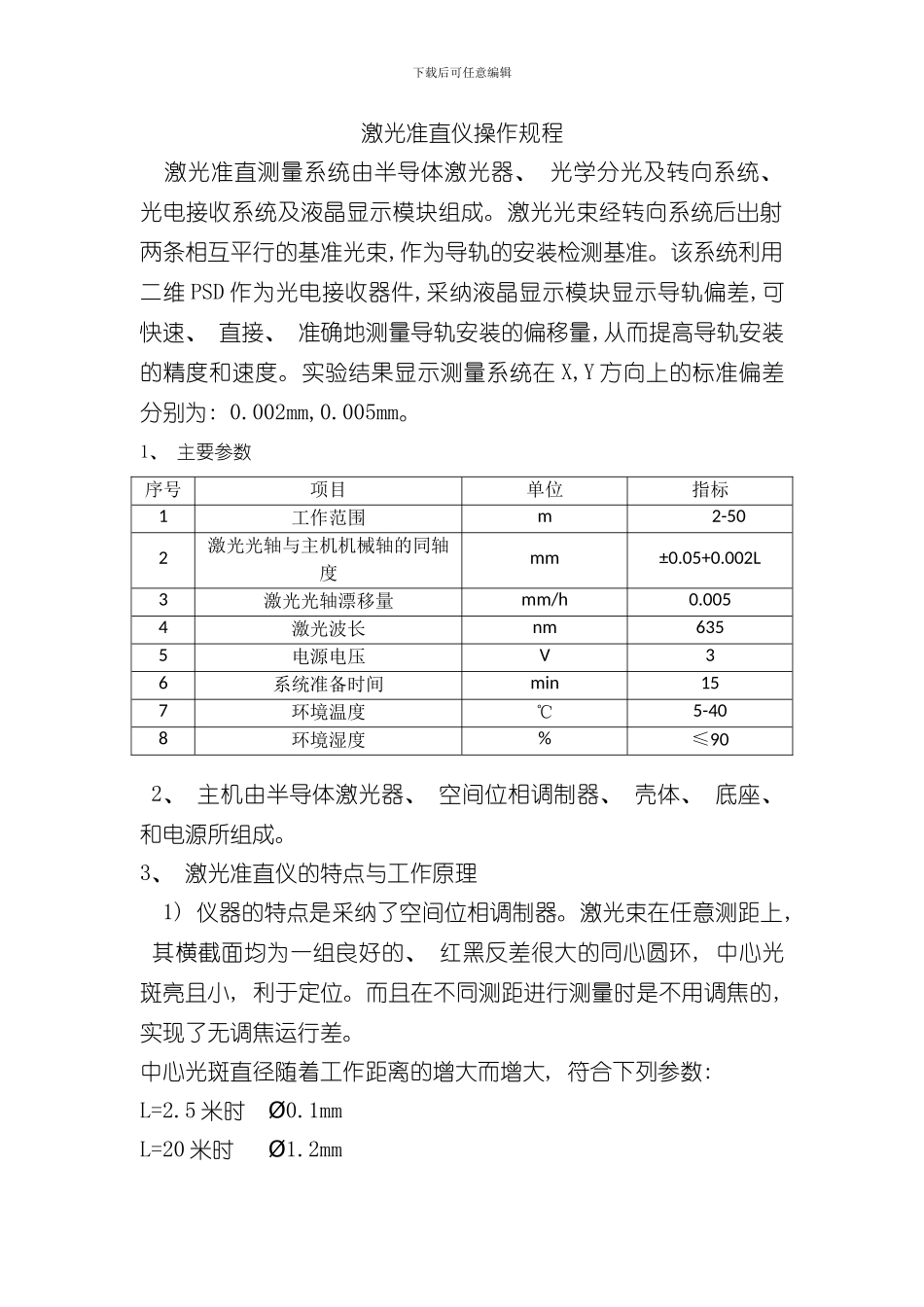

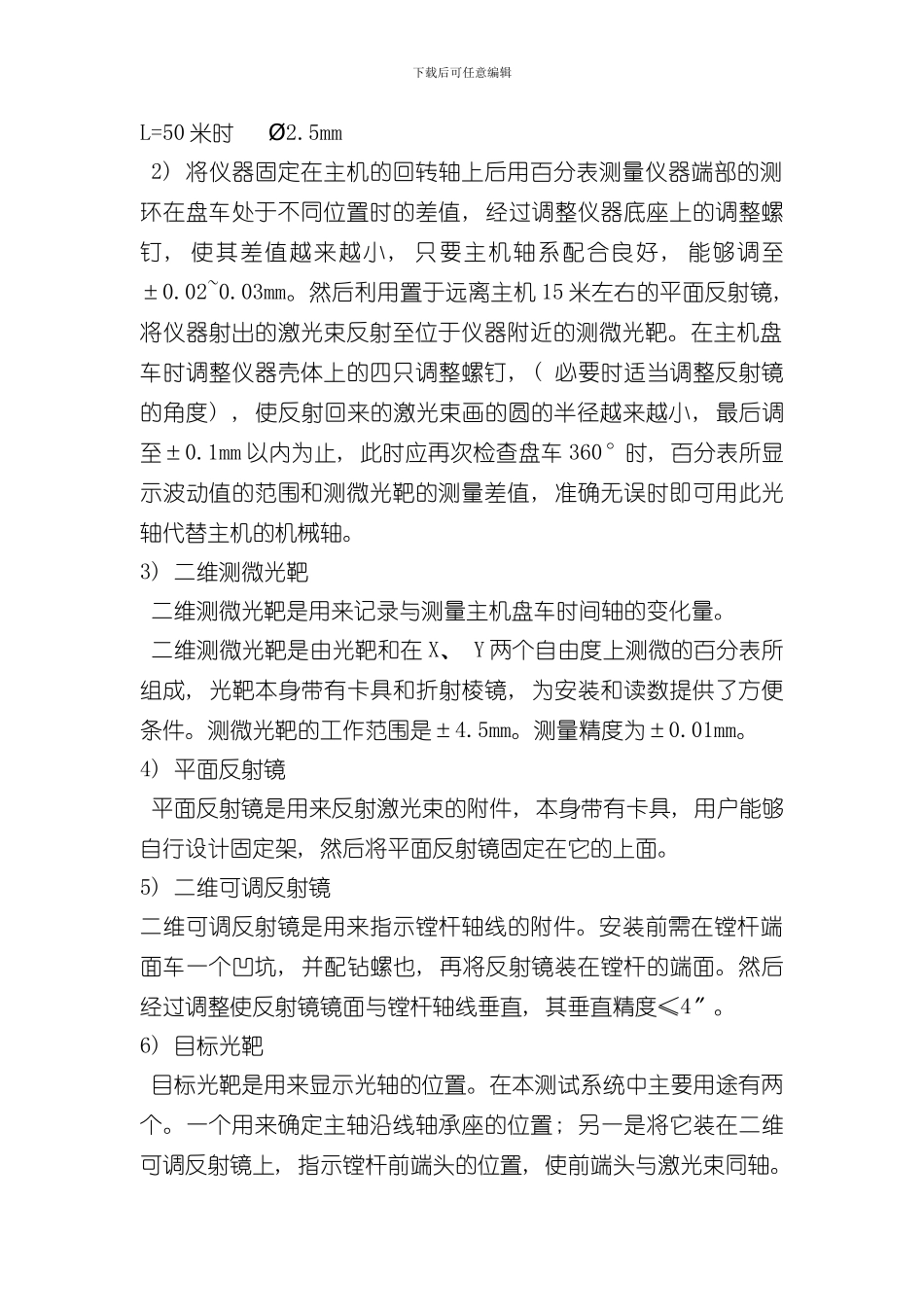

下载后可任意编辑激光准直仪操作规程 激光准直测量系统由半导体激光器、 光学分光及转向系统、 光电接收系统及液晶显示模块组成。激光光束经转向系统后出射两条相互平行的基准光束,作为导轨的安装检测基准。该系统利用二维 PSD 作为光电接收器件,采纳液晶显示模块显示导轨偏差,可快速、 直接、 准确地测量导轨安装的偏移量,从而提高导轨安装的精度和速度。实验结果显示测量系统在 X,Y 方向上的标准偏差分别为: 0.002mm,0.005mm。1、 主要参数序号项目单位指标1工作范围m2-502激光光轴与主机机械轴的同轴度mm±0.05+0.002L3激光光轴漂移量mm/h0.0054激光波长nm6355电源电压V36系统准备时间min157环境温度℃5-408环境湿度%≤90 2、 主机由半导体激光器、 空间位相调制器、 壳体、 底座、 和电源所组成。3、 激光准直仪的特点与工作原理 1) 仪器的特点是采纳了空间位相调制器。激光束在任意测距上, 其横截面均为一组良好的、 红黑反差很大的同心圆环, 中心光斑亮且小, 利于定位。而且在不同测距进行测量时是不用调焦的, 实现了无调焦运行差。中心光斑直径随着工作距离的增大而增大, 符合下列参数: L=2.5 米时 0.1mmØ L=20 米时 1.2mmØ 下载后可任意编辑L=50 米时 2.5mmØ 2) 将仪器固定在主机的回转轴上后用百分表测量仪器端部的测环在盘车处于不同位置时的差值, 经过调整仪器底座上的调整螺钉, 使其差值越来越小, 只要主机轴系配合良好, 能够调至±0.02~0.03mm。然后利用置于远离主机 15 米左右的平面反射镜, 将仪器射出的激光束反射至位于仪器附近的测微光靶。在主机盘车时调整仪器壳体上的四只调整螺钉, ( 必要时适当调整反射镜的角度) , 使反射回来的激光束画的圆的半径越来越小, 最后调至±0.1mm 以内为止, 此时应再次检查盘车 360°时, 百分表所显示波动值的范围和测微光靶的测量差值, 准确无误时即可用此光轴代替主机的机械轴。3) 二维测微光靶 二维测微光靶是用来记录与测量主机盘车时间轴的变化量。 二维测微光靶是由光靶和在 X、 Y 两个自由度上测微的百分表所组成, 光靶本身带有卡具和折射棱镜, 为安装和读数提供了方便条件。测微光靶的工作范围是±4.5mm。测量精度为±0.01mm。4) 平面反射镜 平面反射镜是用来反射激光束的附件, 本身带有卡具, 用户能够自行设计固定架, 然后将平面反射镜固定在它的上面。5) 二维可调反射镜二维可调反射镜是用来指示镗杆轴线的附件...
