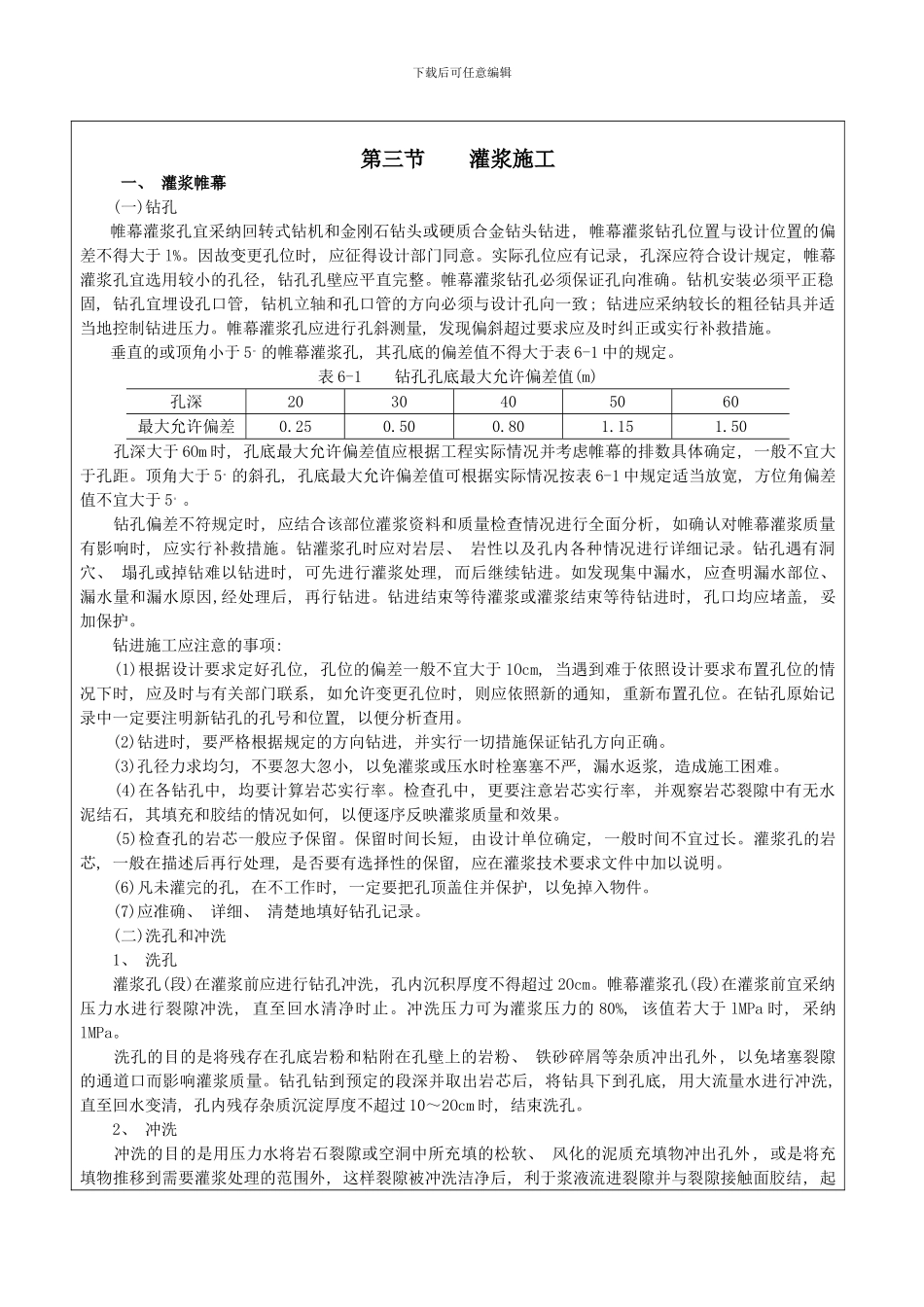

下载后可任意编辑第三节 灌浆施工 一、 灌浆帷幕 (一)钻孔帷幕灌浆孔宜采纳回转式钻机和金刚石钻头或硬质合金钻头钻进, 帷幕灌浆钻孔位置与设计位置的偏差不得大于 l%。因故变更孔位时, 应征得设计部门同意。实际孔位应有记录, 孔深应符合设计规定, 帷幕灌浆孔宜选用较小的孔径, 钻孔孔壁应平直完整。帷幕灌浆钻孔必须保证孔向准确。钻机安装必须平正稳固, 钻孔宜埋设孔口管, 钻机立轴和孔口管的方向必须与设计孔向一致; 钻进应采纳较长的粗径钻具并适当地控制钻进压力。帷幕灌浆孔应进行孔斜测量, 发现偏斜超过要求应及时纠正或实行补救措施。垂直的或顶角小于 5。的帷幕灌浆孔, 其孔底的偏差值不得大于表 6-1 中的规定。表 6-1 钻孔孔底最大允许偏差值(m)孔深2030405060最大允许偏差0.250.500.801.151.50 孔深大于 6Om 时, 孔底最大允许偏差值应根据工程实际情况并考虑帷幕的排数具体确定, 一般不宜大于孔距。顶角大于 5。的斜孔, 孔底最大允许偏差值可根据实际情况按表 6-1 中规定适当放宽, 方位角偏差值不宜大于 5。。 钻孔偏差不符规定时, 应结合该部位灌浆资料和质量检查情况进行全面分析, 如确认对帷幕灌浆质量有影响时, 应实行补救措施。钻灌浆孔时应对岩层、 岩性以及孔内各种情况进行详细记录。钻孔遇有洞穴、 塌孔或掉钻难以钻进时, 可先进行灌浆处理, 而后继续钻进。如发现集中漏水, 应查明漏水部位、 漏水量和漏水原因,经处理后, 再行钻进。钻进结束等待灌浆或灌浆结束等待钻进时, 孔口均应堵盖, 妥加保护。 钻进施工应注意的事项: (1)根据设计要求定好孔位, 孔位的偏差一般不宜大于 1Ocm, 当遇到难于依照设计要求布置孔位的情况下时, 应及时与有关部门联系, 如允许变更孔位时, 则应依照新的通知, 重新布置孔位。在钻孔原始记录中一定要注明新钻孔的孔号和位置, 以便分析查用。 (2)钻进时, 要严格根据规定的方向钻进, 并实行一切措施保证钻孔方向正确。 (3)孔径力求均匀, 不要忽大忽小, 以免灌浆或压水时栓塞塞不严, 漏水返浆, 造成施工困难。 (4)在各钻孔中, 均要计算岩芯实行率。检查孔中, 更要注意岩芯实行率, 并观察岩芯裂隙中有无水泥结石, 其填充和胶结的情况如何, 以便逐序反映灌浆质量和效果。 (5)检查孔的岩芯一般应予保留。保留时间长短, 由设计单位确定, 一般时间不宜过长。灌浆孔的岩芯, 一般在描述后再行处理, 是否要有选择性的保留, 应在灌...
