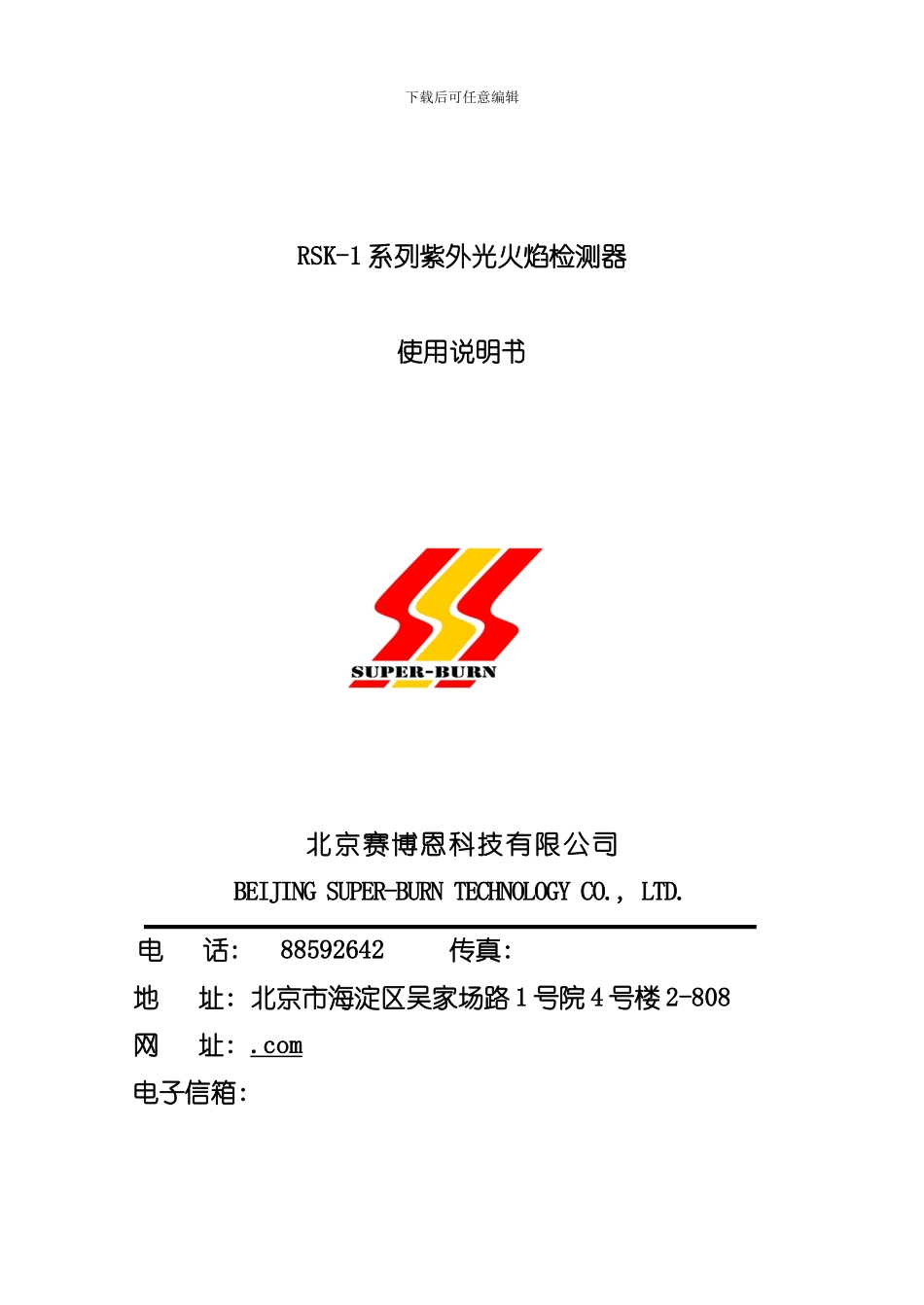

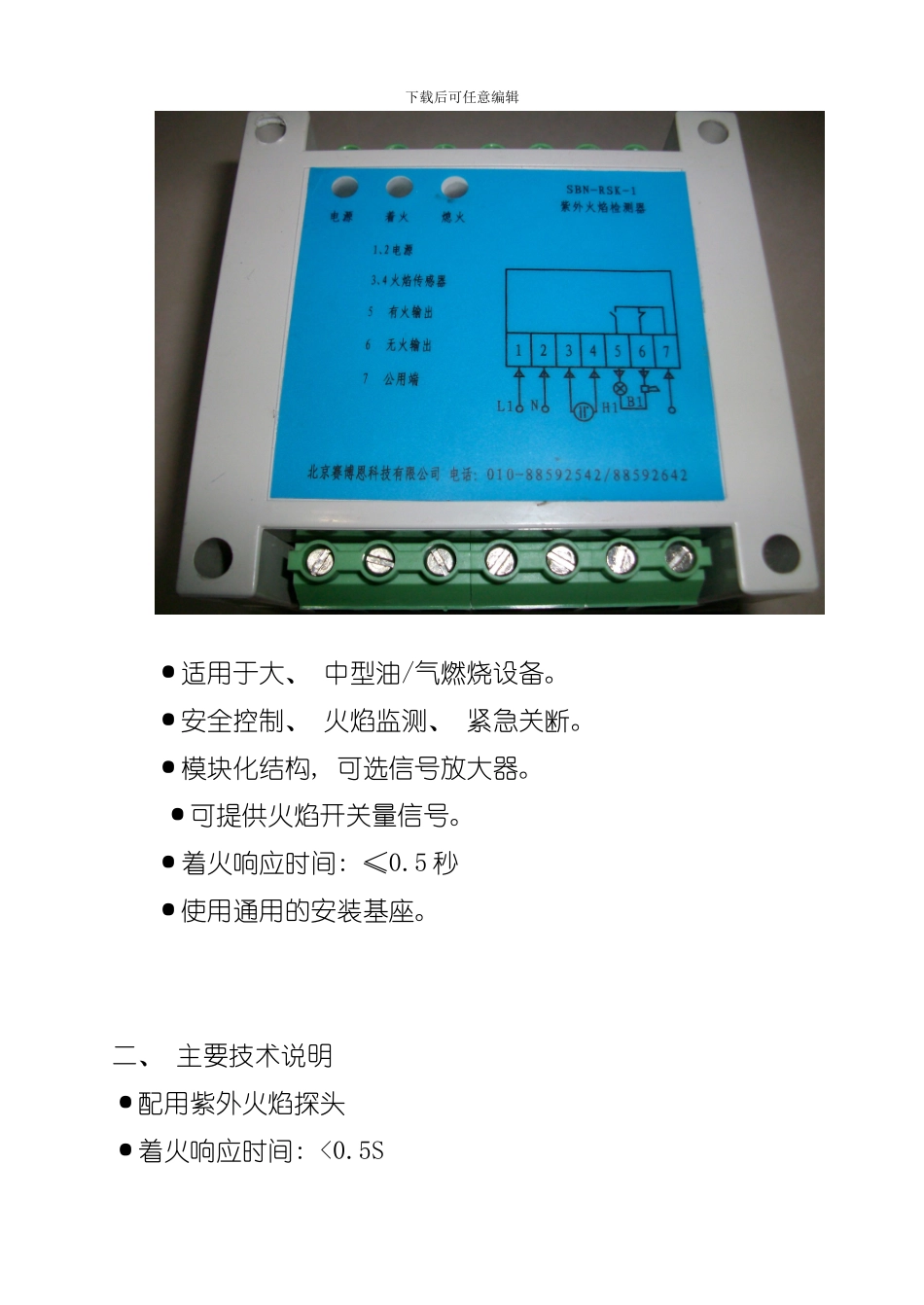

下载后可任意编辑RSK-1 系列紫外光火焰检测器 使用说明书北京赛博恩科技有限公司BEIJING SUPER-BURN TECHNOLOGY CO., LTD.电 话: 88592642 传真: 地 址: 北京市海淀区吴家场路 1 号院 4 号楼 2-808网 址: .com 电子信箱: 下载后可任意编辑SBN- RSK-1 系列紫外光火焰检测器一、 RSK-1 紫外光火焰监测报警控制器 RSK-1 紫外光火焰监测器专用于工业炉窑或燃烧系统的火焰监测和控制。监测器以紫外光敏管作为火焰传感器监测火焰, 具有性能优良、 灵敏度高、 工作稳定可靠等特点, 双重稳态系统减少火焰漂移误动作。能够实现火焰检测、 灭火保护等功能, 广泛用于以煤气、 天然气等可燃气体或柴油为燃料的燃烧系统中火焰需要监测和控制的场合, 使系统的安全、 连续、 高效运行得到保障; 是燃料炉进行自动化改造的必须部件。 RSK-1 火焰监测器体积小, 重量轻, 采纳电气导轨安装形式, 特别适用于需要密集火监的场合, 也能够用于其它火焰需要监测的场合, 如火灾报警等。下载后可任意编辑·适用于大、 中型油/气燃烧设备。 ·安全控制、 火焰监测、 紧急关断。 ·模块化结构, 可选信号放大器。 ·可提供火焰开关量信号。 ·着火响应时间: ≤0.5 秒·使用通用的安装基座。二、 主要技术说明·配用紫外火焰探头·着火响应时间: <0.5S下载后可任意编辑·火焰熄灭响应时间: 1～5S ( 可调节) ·工作电压: 220V/240V; 50/60HZ·触点容量: 220V 3A·周围环境温度: -290C～+500C·仪表尺寸: 115X90X75mm注: RSK-1 型控制器提供 2 付 SPDT 触点, 用于火焰信号的开关量输出, 适用于 DCS 系统对火焰信号的控制。三、 工作原理RSK-1 火焰监测器由控制器和紫外线传感器两部份组成。根据火焰能放射出紫外线的原理, 由紫外线传感器经信号处理电路处理后送比较电路进行判别, 结果送至输出电路输出下载后可任意编辑并指示。当火焰正常燃烧时, 控制器着火指示灯亮。继电器常开闭合, 常闭点断开。当火焰未燃烧或熄火时, 控制器熄火指示灯亮。继电器常开断开, 常闭点闭合。四、 安装及订货需知·紫外光敏管座内部已连通。·外接线应可靠焊接, 焊接端须套绝缘防护套管, 以免产生短路或发生触电事故。·安装时应注意选择安装位置, 要让紫外光敏管对准火焰, 并保持一定的距离。在高温状态时, 需用冷风对光敏管进行冷却。·更换新管时, 注意管脚位置, 以防短路。紫外光敏管易碎, 应轻拿...
