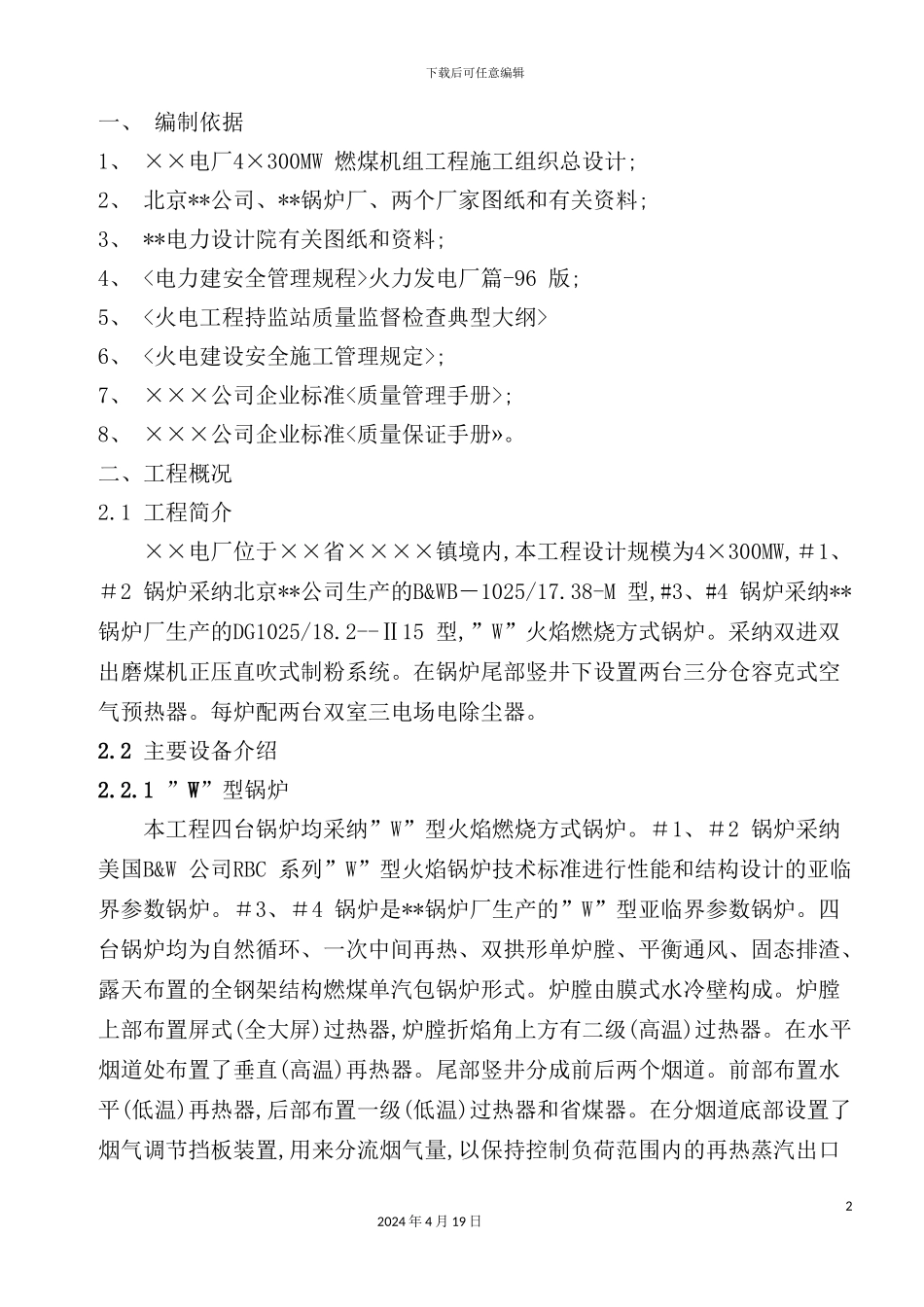

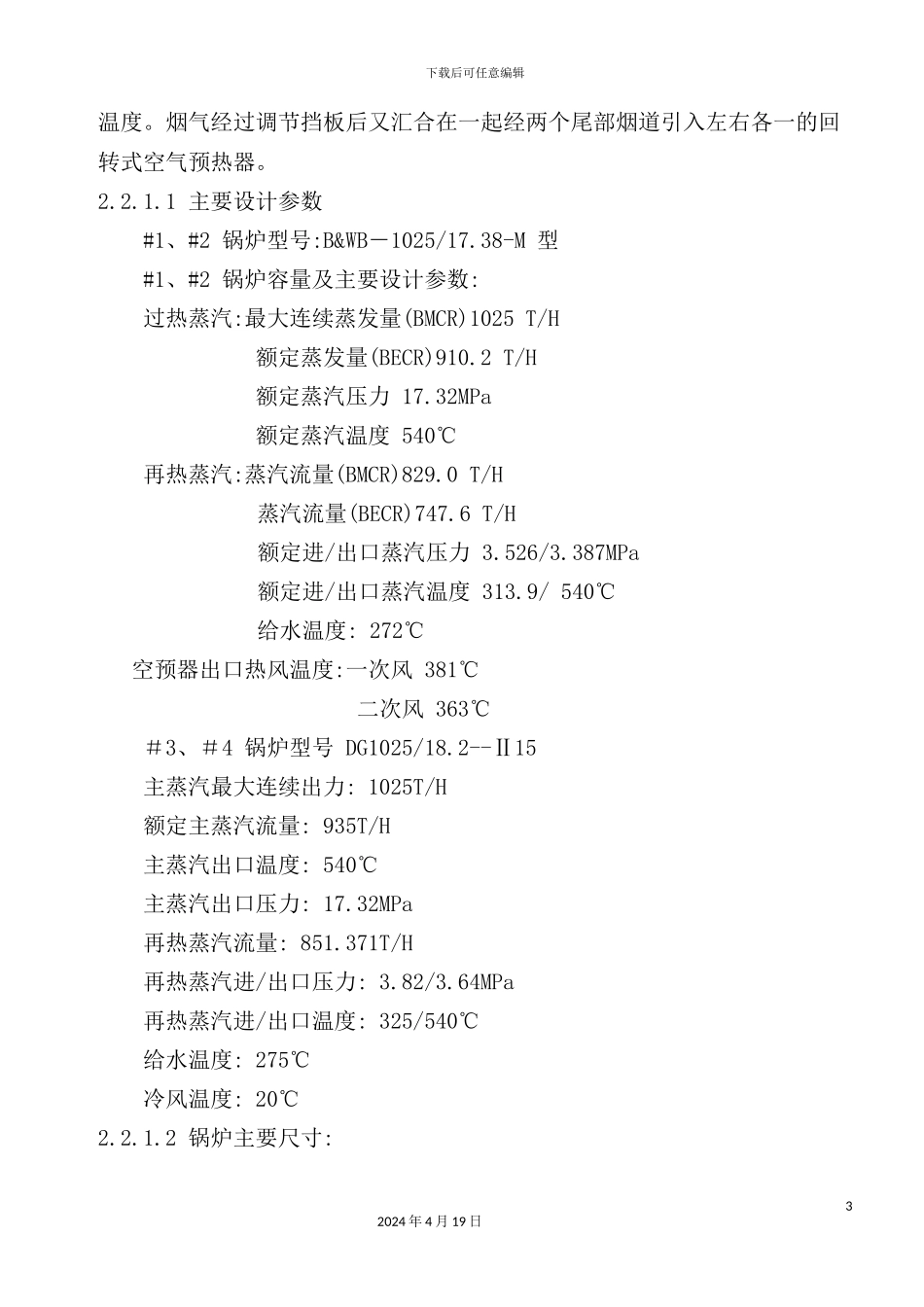

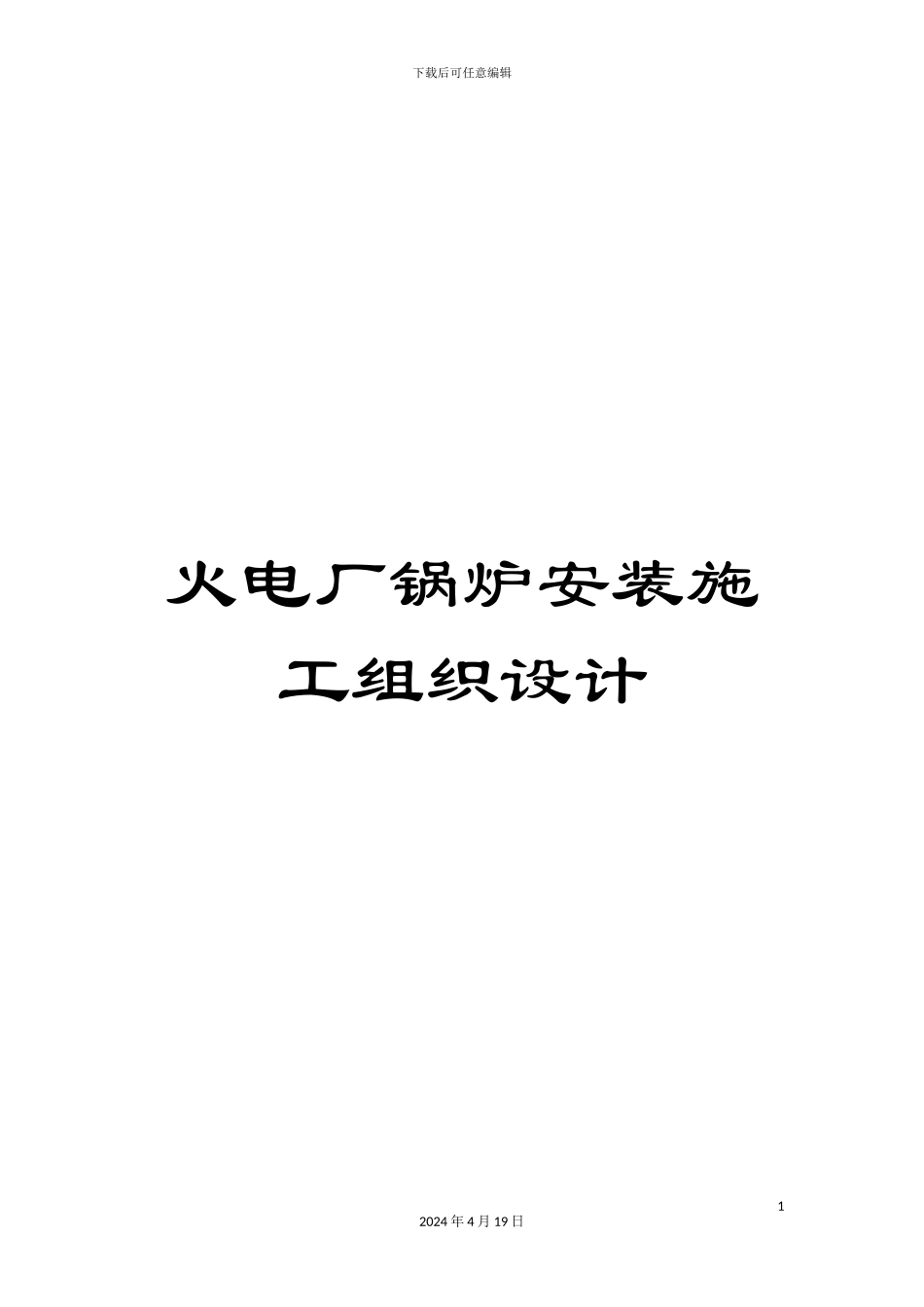

下载后可任意编辑火电厂锅炉安装施工组织设计12024 年 4 月 19 日下载后可任意编辑一、 编制依据 1、 ××电厂4×300MW 燃煤机组工程施工组织总设计;2、 北京**公司、**锅炉厂、两个厂家图纸和有关资料;3、 **电力设计院有关图纸和资料;4、 <电力建安全管理规程>火力发电厂篇-96 版;5、 <火电工程持监站质量监督检查典型大纲>6、 <火电建设安全施工管理规定>;7、 ×××公司企业标准<质量管理手册>;8、 ×××公司企业标准<质量保证手册»。二、工程概况2.1 工程简介××电厂位于××省××××镇境内,本工程设计规模为4×300MW,＃1、＃2 锅炉采纳北京**公司生产的B&WB－1025/17.38-M 型,#3、#4 锅炉采纳**锅炉厂生产的DG1025/18.2--Ⅱ15 型,”W”火焰燃烧方式锅炉。采纳双进双出磨煤机正压直吹式制粉系统。在锅炉尾部竖井下设置两台三分仓容克式空气预热器。每炉配两台双室三电场电除尘器。2.2 主要设备介绍2.2.1 ”W”型锅炉本工程四台锅炉均采纳”W”型火焰燃烧方式锅炉。＃1、＃2 锅炉采纳美国B&W 公司RBC 系列”W”型火焰锅炉技术标准进行性能和结构设计的亚临界参数锅炉。＃3、＃4 锅炉是**锅炉厂生产的”W”型亚临界参数锅炉。四台锅炉均为自然循环、一次中间再热、双拱形单炉膛、平衡通风、固态排渣、露天布置的全钢架结构燃煤单汽包锅炉形式。炉膛由膜式水冷壁构成。炉膛上部布置屏式(全大屏)过热器,炉膛折焰角上方有二级(高温)过热器。在水平烟道处布置了垂直(高温)再热器。尾部竖井分成前后两个烟道。前部布置水平(低温)再热器,后部布置一级(低温)过热器和省煤器。在分烟道底部设置了烟气调节挡板装置,用来分流烟气量,以保持控制负荷范围内的再热蒸汽出口22024 年 4 月 19 日下载后可任意编辑温度。烟气经过调节挡板后又汇合在一起经两个尾部烟道引入左右各一的回转式空气预热器。2.2.1.1 主要设计参数#1、#2 锅炉型号:B&WB－1025/17.38-M 型#1、#2 锅炉容量及主要设计参数:过热蒸汽:最大连续蒸发量(BMCR)1025 T/H额定蒸发量(BECR)910.2 T/H额定蒸汽压力 17.32MPa额定蒸汽温度 540℃再热蒸汽:蒸汽流量(BMCR)829.0 T/H蒸汽流量(BECR)747.6 T/H额定进/出口蒸汽压力 3.526/3.387MPa额定进/出口蒸汽温度 313.9/ 540℃给水温度: 272℃空预器出口热风温度:一次风 381℃二次风 363℃＃3、＃4 锅炉型号 DG1025/18.2--Ⅱ15主蒸汽最大连续出力: 1025T/H额定主蒸汽流量: 935T/H主蒸汽出口温...
