烟台冰轮螺杆式制冷压缩机组说明书摘录样本VIP专享

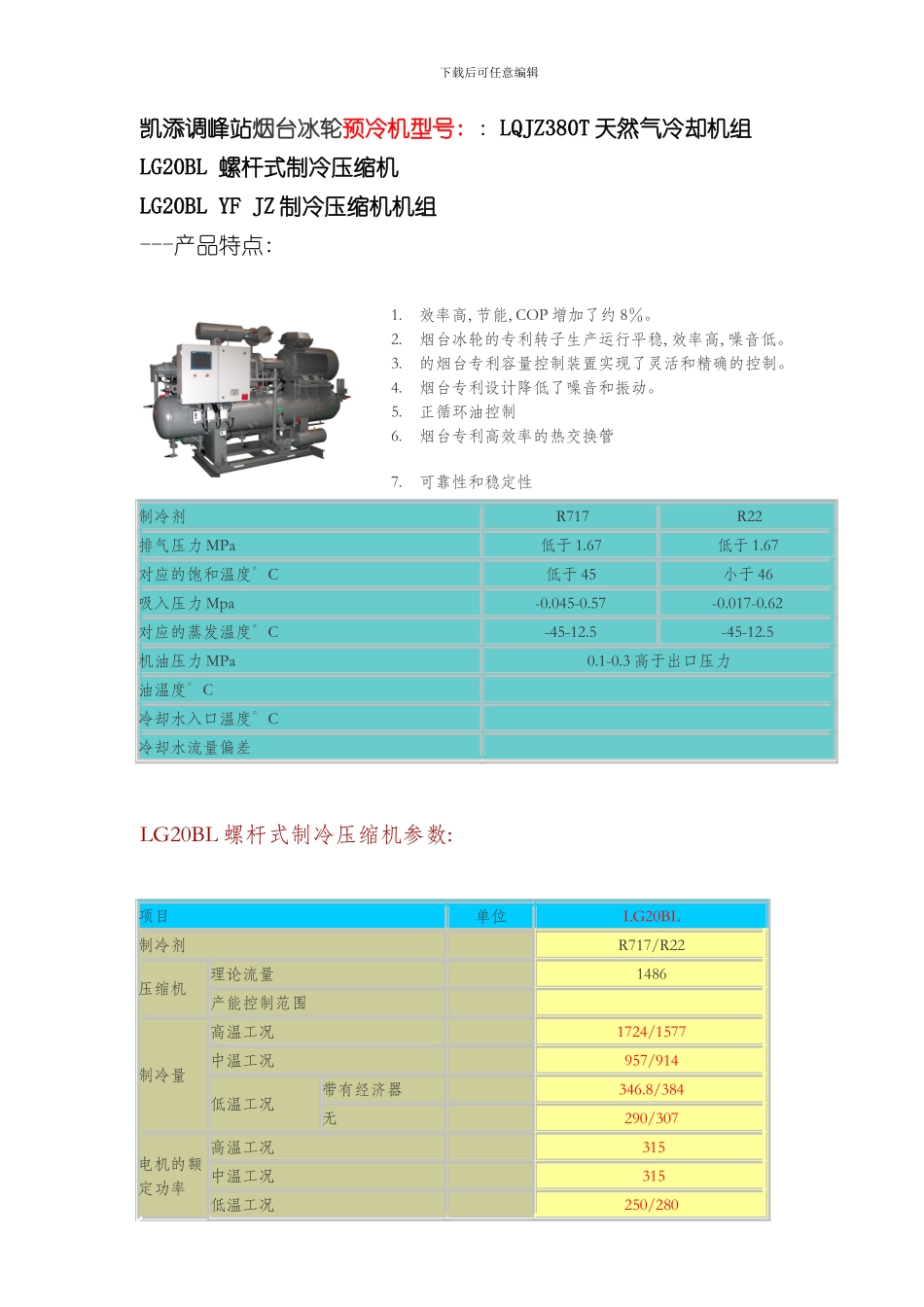

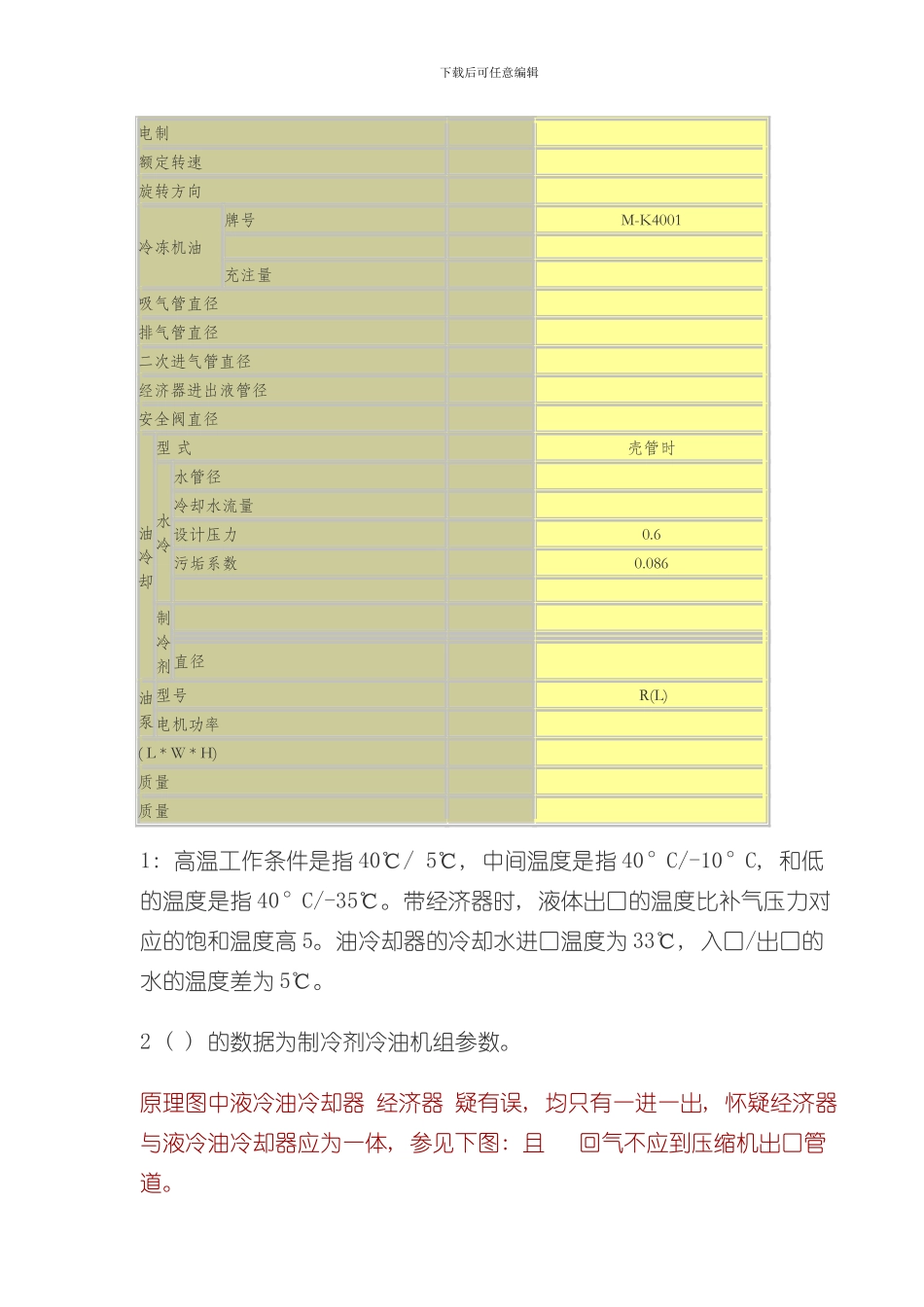

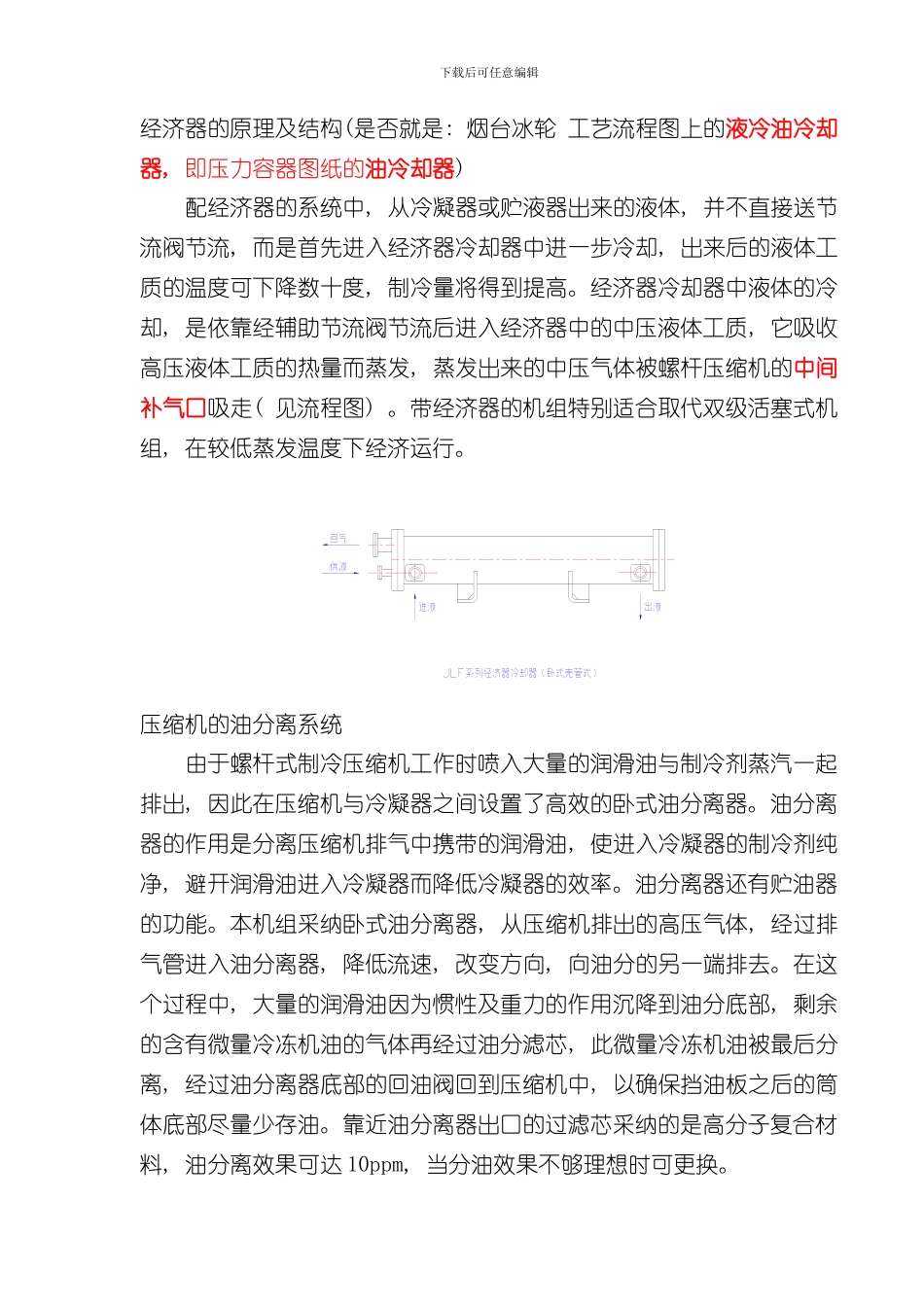

下载后可任意编辑凯添调峰站烟台冰轮预冷机型号: : LQJZ380T 天然气冷却机组LG20BL 螺杆式制冷压缩机LG20BL YF JZ 制冷压缩机机组---产品特点: 1.效率高, 节能, COP 增加了约 8％。 2.烟台冰轮的专利转子生产运行平稳, 效率高, 噪音低。 3.的烟台专利容量控制装置实现了灵活和精确的控制。 4.烟台专利设计降低了噪音和振动。 5.正循环油控制 6.烟台专利高效率的热交换管 7.可靠性和稳定性 制冷剂 R717 R22 排气压力 MPa 低于 1.67 低于 1.67 对应的饱和温度°C 低于 45 小于 46 吸入压力 Mpa -0.045-0.57 -0.017-0.62 对应的蒸发温度°C -45-12.5 -45-12.5 机油压力 MPa 0.1-0.3 高于出口压力 油温度°C 冷却水入口温度°C 冷却水流量偏差 LG20BL 螺杆式制冷压缩机参数: 项目 单位LG20BL制冷剂 R717/R22 压缩机理论流量 1486产能控制范围 制冷量高温工况 1724/1577 中温工况 957/914 低温工况 带有经济器 346.8/384 无290/307电机的额定功率高温工况 315中温工况 315低温工况250/280 下载后可任意编辑电制 额定转速 旋转方向冷冻机油 牌号M-K4001 充注量 吸气管直径 排气管直径二次进气管直径 经济器进出液管径 安全阀直径 油冷却型 式壳管时水冷 水管径 冷却水流量 设计压力 0.6污垢系数0.086制冷剂 直径 油泵型号 R(L) 电机功率 ( L * W * H) 质量 质量 1: 高温工作条件是指 40℃/ 5℃, 中间温度是指 40°C/-10°C, 和低的温度是指 40°C/-35℃。带经济器时, 液体出口的温度比补气压力对应的饱和温度高 5。油冷却器的冷却水进口温度为 33℃, 入口/出口的水的温度差为 5℃。 2 ( ) 的数据为制冷剂冷油机组参数。 原理图中液冷油冷却器 经济器 疑有误, 均只有一进一出, 怀疑经济器与液冷油冷却器应为一体, 参见下图: 且 回气不应到压缩机出口管道。下载后可任意编辑经济器的原理及结构(是否就是: 烟台冰轮 工艺流程图上的液冷油冷却器, 即压力容器图纸的油冷却器) 配经济器的系统中, 从冷凝器或贮液器出来的液体, 并不直接送节流阀节流, 而是首先进入经济器冷却器中进一步冷却, 出来后的液体工质的温度可下降数十度, 制冷量将得到提高。经济器冷却器中液体的冷却, 是依靠经辅助节流阀节流后进入经济器中的中压液体工质, 它吸收高压液体工质的热量而蒸发, 蒸发出来的中压气体被螺杆压缩机的中间补气口吸走( 见...
