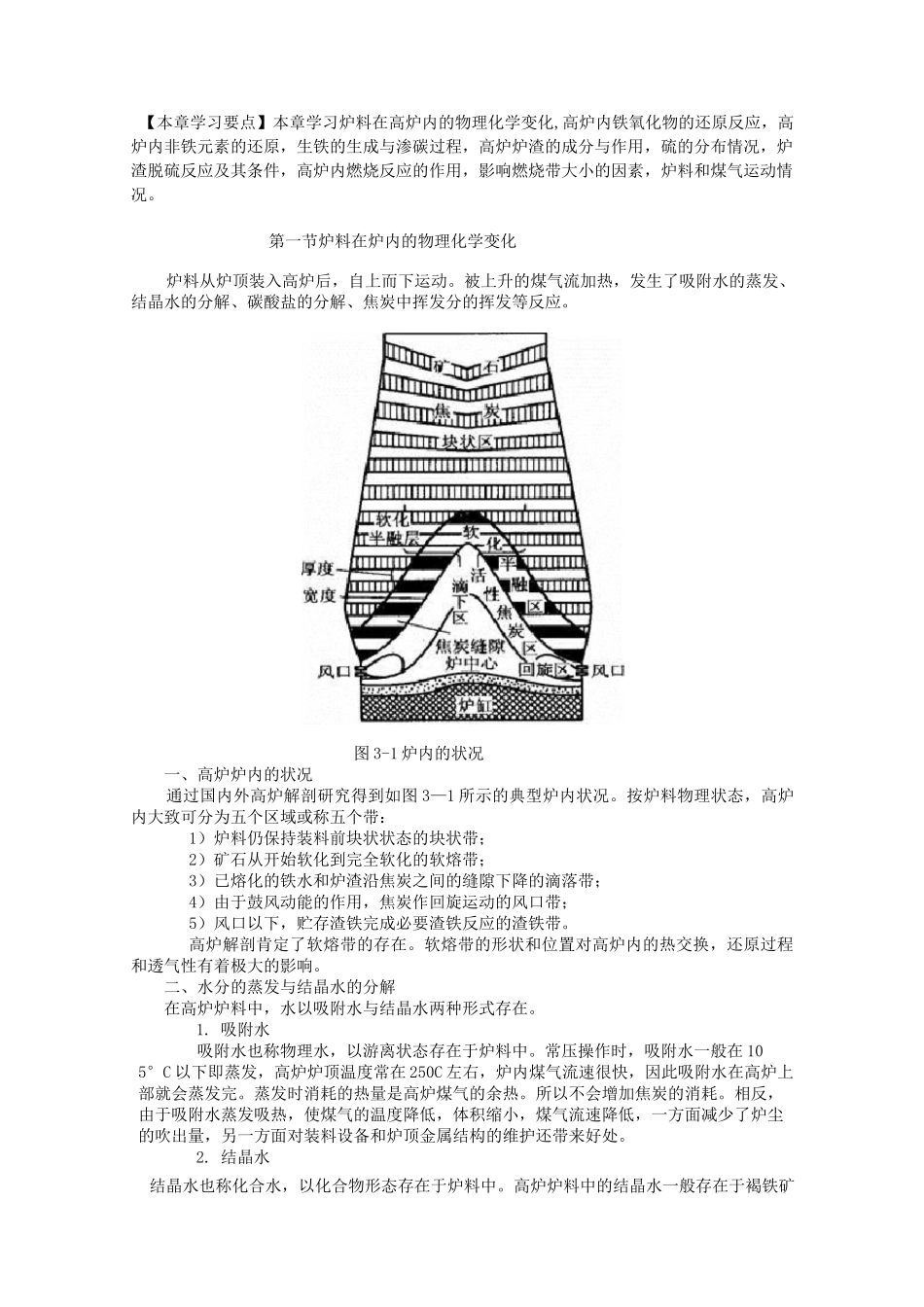

高炉内的物理化学反应_第1页
1/12

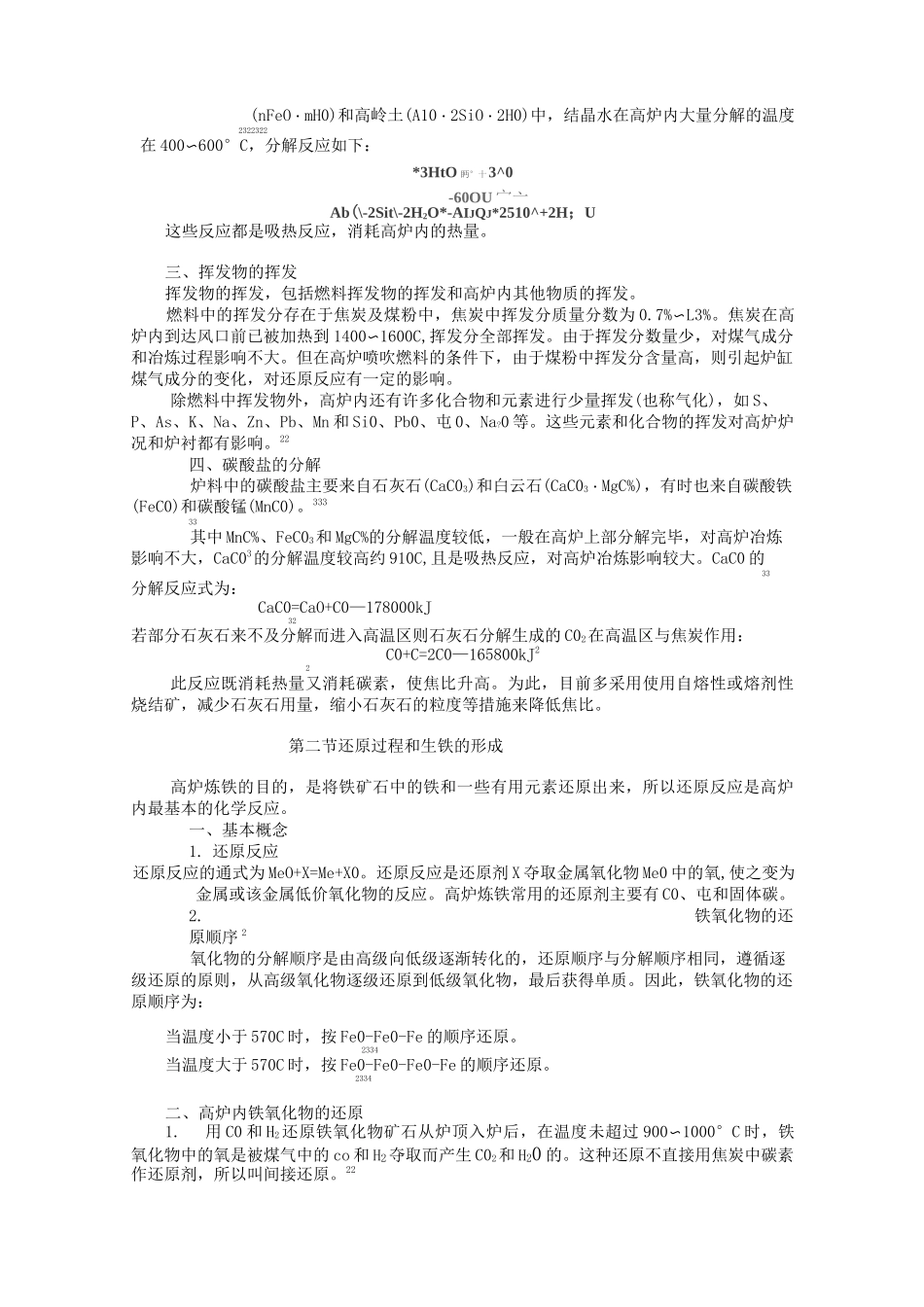

高炉内的物理化学反应_第2页
2/12

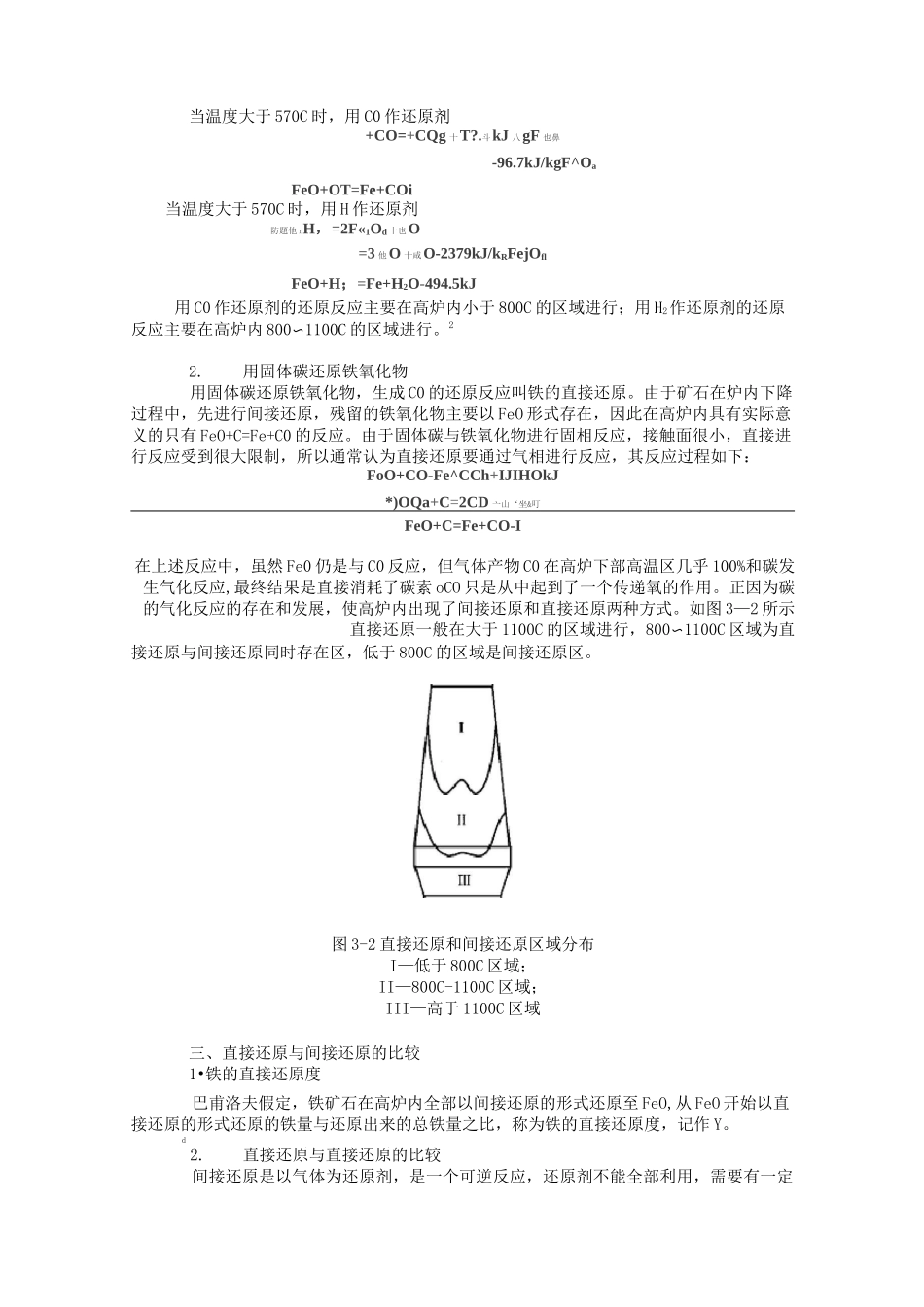

高炉内的物理化学反应_第3页
3/12
【本章学习要点】本章学习炉料在高炉内的物理化学变化,高炉内铁氧化物的还原反应,高炉内非铁元素的还原,生铁的生成与渗碳过程,高炉炉渣的成分与作用,硫的分布情况,炉渣脱硫反应及其条件,高炉内燃烧反应的作用,影响燃烧带大小的因素,炉料和煤气运动情况。第一节炉料在炉内的物理化学变化炉料从炉顶装入高炉后,自上而下运动。被上升的煤气流加热,发生了吸附水的蒸发、结晶水的分解、碳酸盐的分解、焦炭中挥发分的挥发等反应。图 3-1 炉内的状况一、高炉炉内的状况通过国内外高炉解剖研究得到如图 3—1 所示的典型炉内状况。按炉料物理状态,高炉内大致可分为五个区域或称五个带:1)炉料仍保持装料前块状状态的块状带;2)矿石从开始软化到完全软化的软熔带;3)已熔化的铁水和炉渣沿焦炭之间的缝隙下降的滴落带;4)由于鼓风动能的作用,焦炭作回旋运动的风口带;5)风口以下,贮存渣铁完成必要渣铁反应的渣铁带。高炉解剖肯定了软熔带的存在。软熔带的形状和位置对高炉内的热交换,还原过程和透气性有着极大的影响。二、水分的蒸发与结晶水的分解在高炉炉料中,水以吸附水与结晶水两种形式存在。1. 吸附水吸附水也称物理水,以游离状态存在于炉料中。常压操作时,吸附水一般在 105°C 以下即蒸发,高炉炉顶温度常在 250C 左右,炉内煤气流速很快,因此吸附水在高炉上部就会蒸发完。蒸发时消耗的热量是高炉煤气的余热。所以不会增加焦炭的消耗。相反,由于吸附水蒸发吸热,使煤气的温度降低,体积缩小,煤气流速降低,一方面减少了炉尘的吹出量,另一方面对装料设备和炉顶金属结构的维护还带来好处。2. 结晶水结晶水也称化合水,以化合物形态存在于炉料中。高炉炉料中的结晶水一般存在于褐铁矿(nFeO・mH0)和高岭土(A10・2SiO・2H0)中,结晶水在高炉内大量分解的温度2322322在 400〜600°C,分解反应如下:*3HtO 眄°十3^0-60OU 宀亠Ab(\-2Sit\-2H2O*-AIJQJ*2510^+2H;U这些反应都是吸热反应,消耗高炉内的热量。三、挥发物的挥发挥发物的挥发,包括燃料挥发物的挥发和高炉内其他物质的挥发。燃料中的挥发分存在于焦炭及煤粉中,焦炭中挥发分质量分数为 0.7%〜L3%。焦炭在高炉内到达风口前已被加热到 1400〜1600C,挥发分全部挥发。由于挥发分数量少,对煤气成分和冶炼过程影响不大。但在高炉喷吹燃料的条件下,由于煤粉中挥发分含量高,则引起炉缸煤气成分的变化,对还原反应有一定的影响。除燃料中挥发物外,高炉内还有许...
