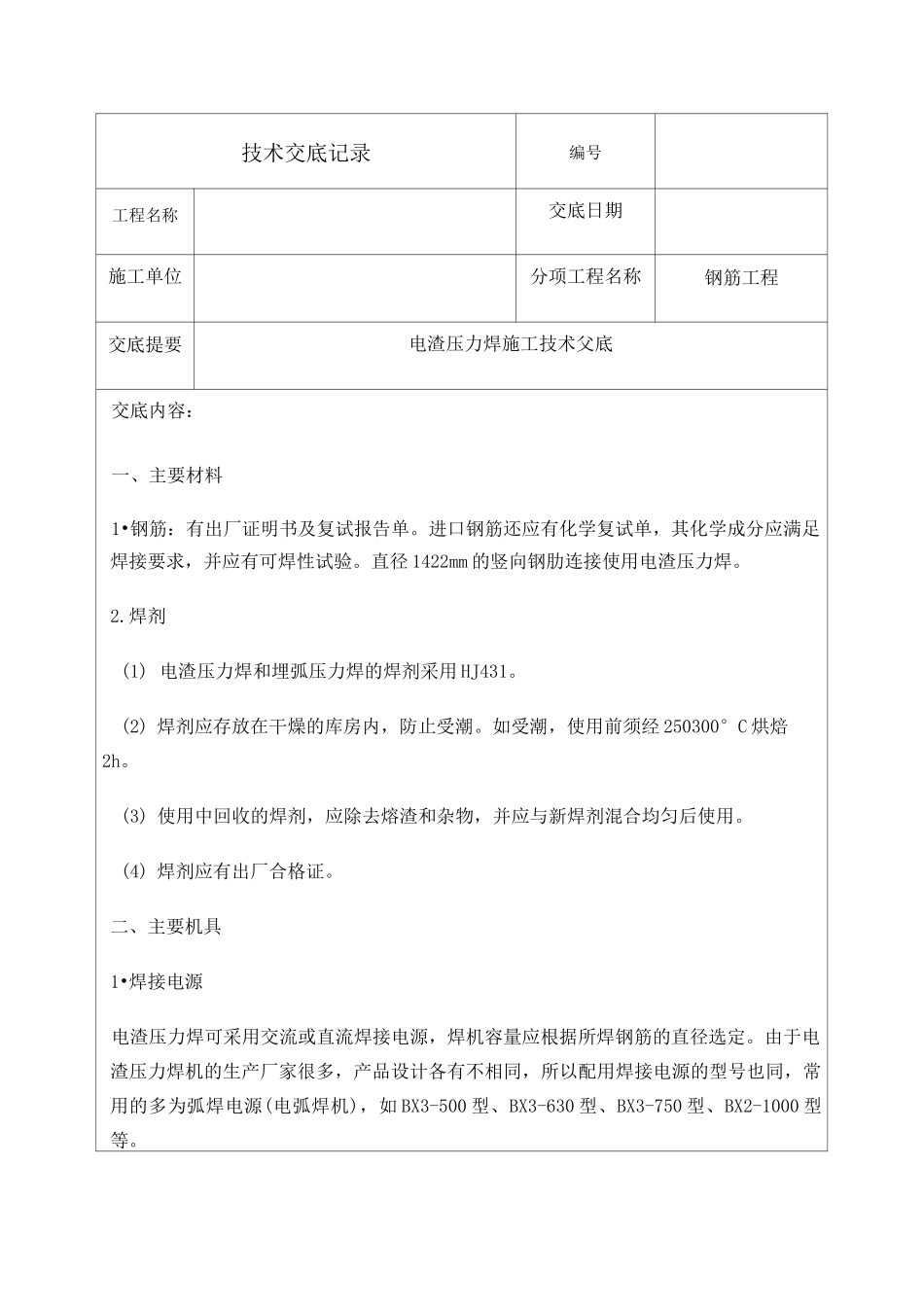

技术交底记录编号工程名称交底日期施工单位分项工程名称钢筋工程交底提要电渣压力焊施工技术父底交底内容:一、主要材料1•钢筋:有出厂证明书及复试报告单。进口钢筋还应有化学复试单,其化学成分应满足焊接要求,并应有可焊性试验。直径 1422mm 的竖向钢肋连接使用电渣压力焊。2.焊剂(1) 电渣压力焊和埋弧压力焊的焊剂采用 HJ431。(2) 焊剂应存放在干燥的库房内,防止受潮。如受潮,使用前须经 250300°C 烘焙2h。(3) 使用中回收的焊剂,应除去熔渣和杂物,并应与新焊剂混合均匀后使用。(4) 焊剂应有出厂合格证。二、主要机具1•焊接电源电渣压力焊可采用交流或直流焊接电源,焊机容量应根据所焊钢筋的直径选定。由于电渣压力焊机的生产厂家很多,产品设计各有不相同,所以配用焊接电源的型号也同,常用的多为弧焊电源(电弧焊机),如 BX3-500 型、BX3-630 型、BX3-750 型、BX2-1000 型等。2. 焊接夹具焊接夹具由立柱、传动机械、上、下夹钳、焊剂筒等组成,其上安装有监控器,即控制开关、次级电压表、时间显示器(蜂鸣器)等,焊接夹具应具有足够的刚度,在最大允许荷载下应移动灵活,操作便利;焊剂筒的直径应与所焊钢筋直径相适应;监控器上的附件(如电压表、时间显示器等)应配备齐全。3. 控制箱控制箱的主要作用是通过焊工操作,使弧焊电源的初级线接通或断开,控制箱正面板上装有初级电压表、电源开关、指示灯、信号电铃等,也可刻制焊接参数表,供操作人员交底人接受交底人技术父底记录编号工程名称交底日期施工单位分项工程名称钢筋工程交底提要电渣压力焊施工技术父底交底内容:参考。三、作业条件1.焊工必须持有有效的焊工考试合格证。2•设备应符合要求。焊接夹具应有足够的刚度,在最大允许荷载下应移动灵活,操作方便。焊剂罐的直径与所焊钢筋直径相适应,不致在焊接过程中烧坏。电压表、时间显示器应配备齐全,以便操作者准确掌握各项焊接参数。3•电源应符合要求,当电源电压下降大于 5%,则不宜进行焊接。四、工艺流程工艺流程:1.检查设备、电源、确保随时处于正常状态,严禁超负荷工作。2•钢筋端头制备:钢筋安装之前,焊接部位和电极钳口接触的(150mm 区段内)钢筋表面上的锈斑、油污、杂物等,应清除干净,钢筋端部若有弯折、扭曲,应予以矫直或切除,但不得用锤击矫直。3•选择焊接参数:钢筋电渣压力焊的焊接参数主要包括:焊接电流、焊接电压和焊接通电时间,参见下表。不同直径钢筋焊接时,按较小直径...
