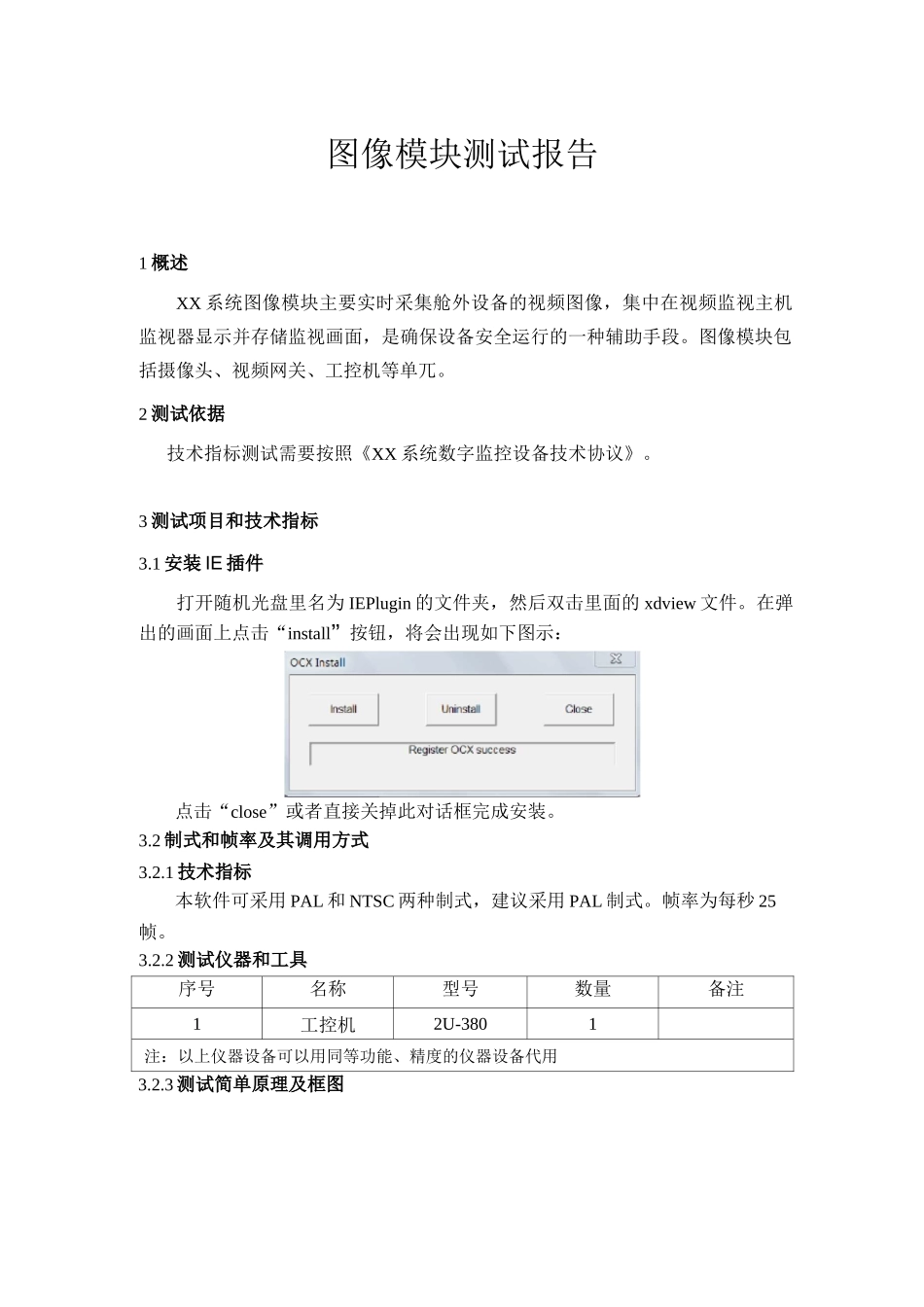

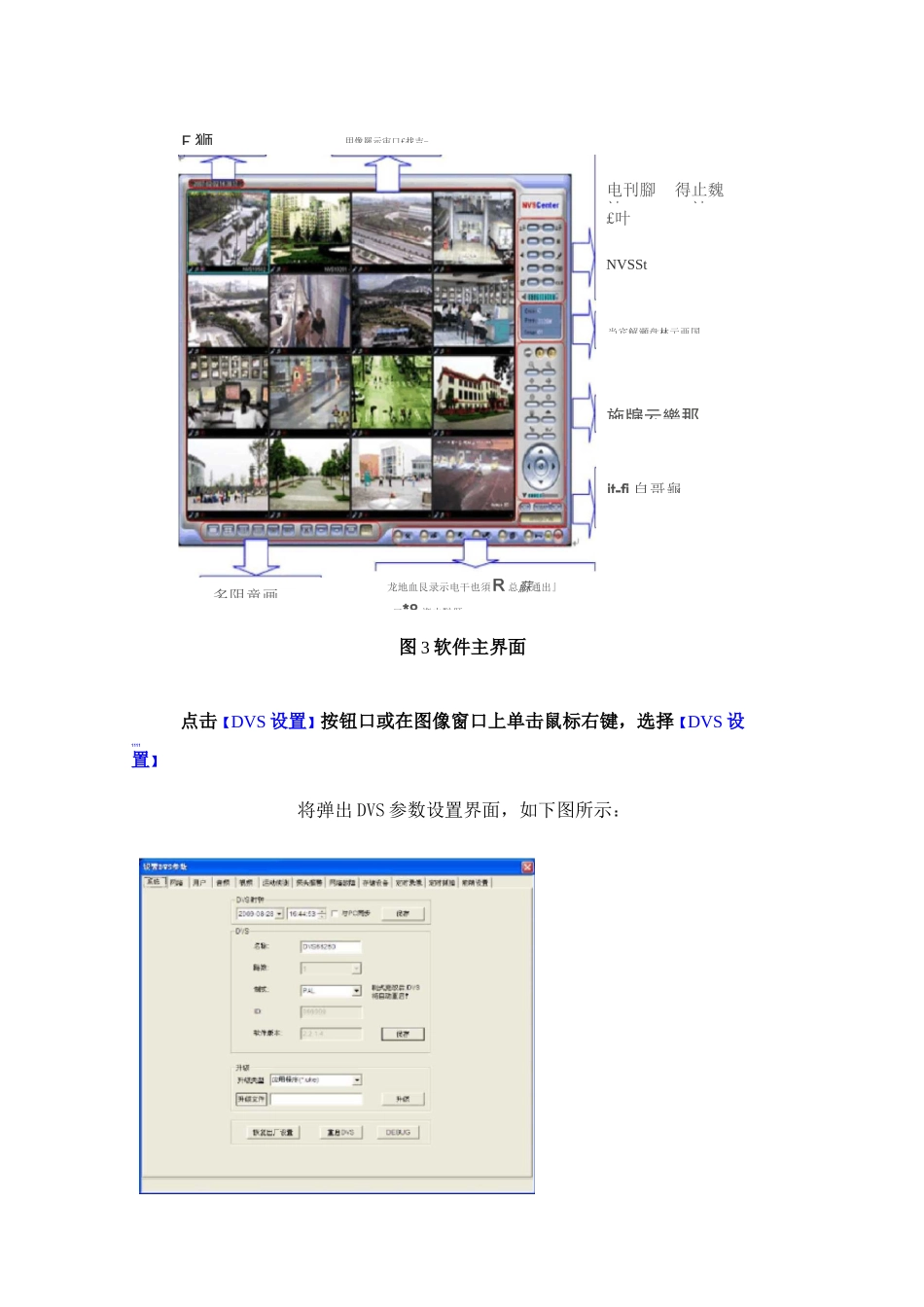

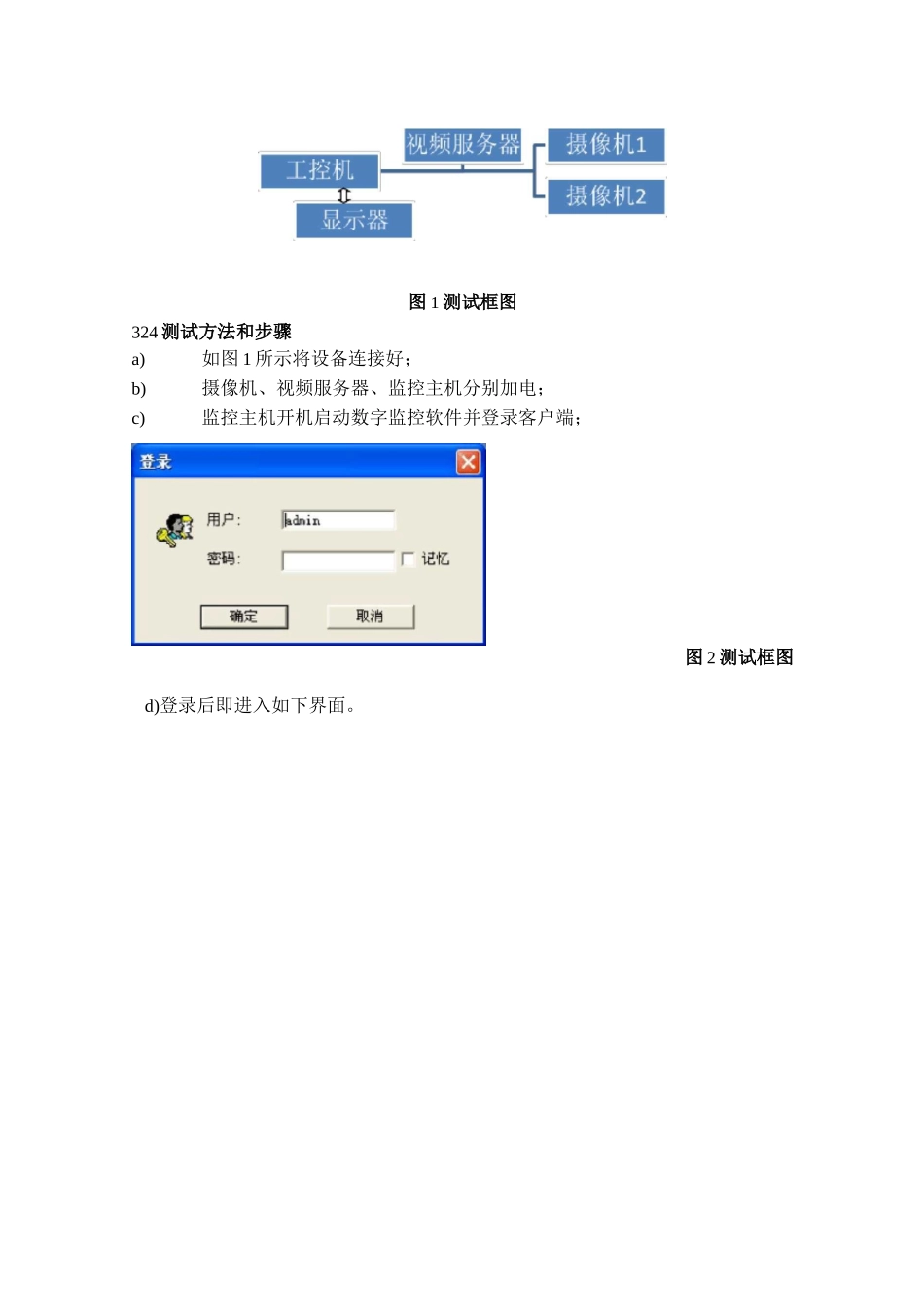

图像模块测试报告1 概述XX 系统图像模块主要实时采集舱外设备的视频图像，集中在视频监视主机监视器显示并存储监视画面，是确保设备安全运行的一种辅助手段。图像模块包括摄像头、视频网关、工控机等单兀。2 测试依据技术指标测试需要按照《XX 系统数字监控设备技术协议》。3 测试项目和技术指标3.1 安装 IE 插件打开随机光盘里名为 IEPlugin 的文件夹，然后双击里面的 xdview 文件。在弹出的画面上点击“install”按钮，将会出现如下图示：点击“close”或者直接关掉此对话框完成安装。3.2 制式和帧率及其调用方式3.2.1 技术指标本软件可采用 PAL 和 NTSC 两种制式，建议采用 PAL 制式。帧率为每秒 25帧。3.2.2 测试仪器和工具序号名称型号数量备注1工控机2U-3801注：以上仪器设备可以用同等功能、精度的仪器设备代用3.2.3 测试简单原理及框图d)登录后即进入如下界面。图 1 测试框图324 测试方法和步骤a)如图 1 所示将设备连接好；b)摄像机、视频服务器、监控主机分别加电；c)监控主机开机启动数字监控软件并登录客户端；图 2 测试框图电刊腳袖得止魏袖£叶NVSSt图 3 软件主界面点击【DVS 设置】按钮口或在图像窗口上单击鼠标右键，选择【DVS 设1111置】将弹出 DVS 参数设置界面，如下图所示：it-fi 自哥龜用像罷示宙口£找吉-施牖云樂那多阴童画龙地血艮录示电干也須R 总蘇通出』*口*8 旖电馳肝F 狮当宾解瀬盘林亍亜国工控显不器图 4DVS 参数设置界面【DVS 时钟】可以设置 DVS 的日期和时间，点击“与 PC 同步”,贝 ODVS 的日期和时间会自动与电脑的日期和时间同步。【DVS】可设置 DVS 的名称和制式，查看 DVS 的路数，设备 ID，软件版本等。【制式】提供 PAL 和 NTSC 两种视频格式。3.3 视频图像采集测试3.3.1 技术指标实时采集舱外设备的视频图像，集中在视频监视主机监视器显示。3.3.2 测试仪器和工具表 1 测试工具和仪器序号名称型号数量备注1显示器DELL1注：以上仪器设备可以用同等功能、精度的仪器设备代用3.3.3 测试简单原理及框图摄像机丄摄像机 2图 4 测试框图3.3.4 测试方法和步骤a)如图 1 所示将设备连接好；b)摄像机、视频服务器、监控主机分别加电；c)监控主机开机启动数字监控软件并登录客户端；d豊!记忆确定取消图 5 登录界面IU 澜耨图 6 监控软件主菜单3.4 视频图像切换3.4.1 技术指标对两个摄像机监视的画面进行切换。3.4.2 测试仪器和工具图换...
