机械加工工艺卡经典模板

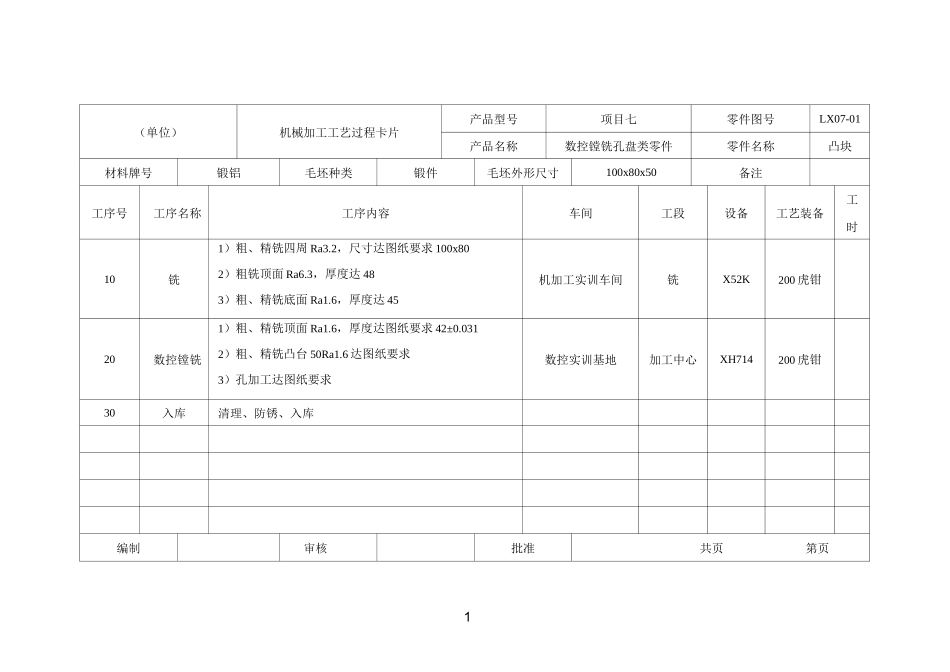

1（单位）机械加工工艺过程卡片产品型号项目七零件图号LX07-01产品名称数控镗铣孔盘类零件零件名称凸块材料牌号锻铝毛坯种类锻件毛坯外形尺寸100x80x50备注工序号工序名称工序内容车间工段设备工艺装备工时10铣1）粗、精铣四周 Ra3.2，尺寸达图纸要求 100x802）粗铣顶面 Ra6.3，厚度达 483）粗、精铣底面 Ra1.6，厚度达 45机加工实训车间铣X52K200 虎钳20数控镗铣1）粗、精铣顶面 Ra1.6，厚度达图纸要求 42±0.0312）粗、精铣凸台 50Ra1.6 达图纸要求3）孔加工达图纸要求数控实训基地加工中心XH714200 虎钳30入库清理、防锈、入库编制审核批准共页第页2（单位）数控加工工序卡片产品名称或代号零件名称材料零件图号数控镗铣孔盘类零件凸块锻铝LX07-01工序号程序编号夹具名称夹具编号使用设备车间20711/712/713/71200 机用平口虎钳XH714数控实训中心工步号工步内容刀具号刀具规格mm主轴转速r/min进给量mm/min背吃刀量mm量具备注1粗铣顶面留余量 0.2T01080 端铣刀5002002.8游标卡尺125±0.022精铣顶面控制高度尺寸 42±0.031 达 Ra1.6T016001500.23粗铣凸台留侧余量 0.5,底余量 0.2T02016 立铣刀50010021.84精铣凸台 50Ra1.6 成T02600800.25钻 6xM10-7H、4x①12H7、2x①30H7 中心孔T0302 中心钻15001206钻 2x①30H7、4x①12H7、6xM10-7H 至① 8.5T0408.5 钻头700807扩 4xO12H7 至 4x011.8T05011.8 钻头500908扩 2xO30H7 至 2x019T06019 钻头30080编制审核批准共 4 页第 1 页3（单位）数控加工工序卡片产品名称或代号零件名称材料零件图号数控镗铣孔盘类零件凸块锻铝LX07-01工序号程序编号夹具名称夹具编号使用设备车间20711/712/713/71200 机用平口虎钳XH714数控实训中心工步号工步内容刀具号刀具规格mm主轴转速r/min进给量mm/min背吃刀量mm量具备注9倒 4x①12H7、6XM10-7H 角 C1T063006010扩 2x①30H7 至 2x026T07026 钻头1505011粗镗 2x030H7 至 2x029.7T08029.7 镗刀110012012粗镗 2xO35H8 至 2x034.6 深 9.9T09034.6 平底镗刀1000100深度尺200±0.0213精镗 2xO35H8(+0.039)深 10+0.058Ral.6 成00T10035H8 平底镗刀110080内径表千分尺14精镗 2xO30H7(+0.02i)Rai.6 成0T11030H7 镗刀1300100内径表千分尺15铰 4xO12H7(+0.018)Ral.6 成0T12012H7 铰刀200100内径表千分尺16攻 6XM10-7H 螺纹成T13M10-H2 丝锥200300螺纹规编制审核批准共 4 页第 2 页4（单位）数控加工工...
