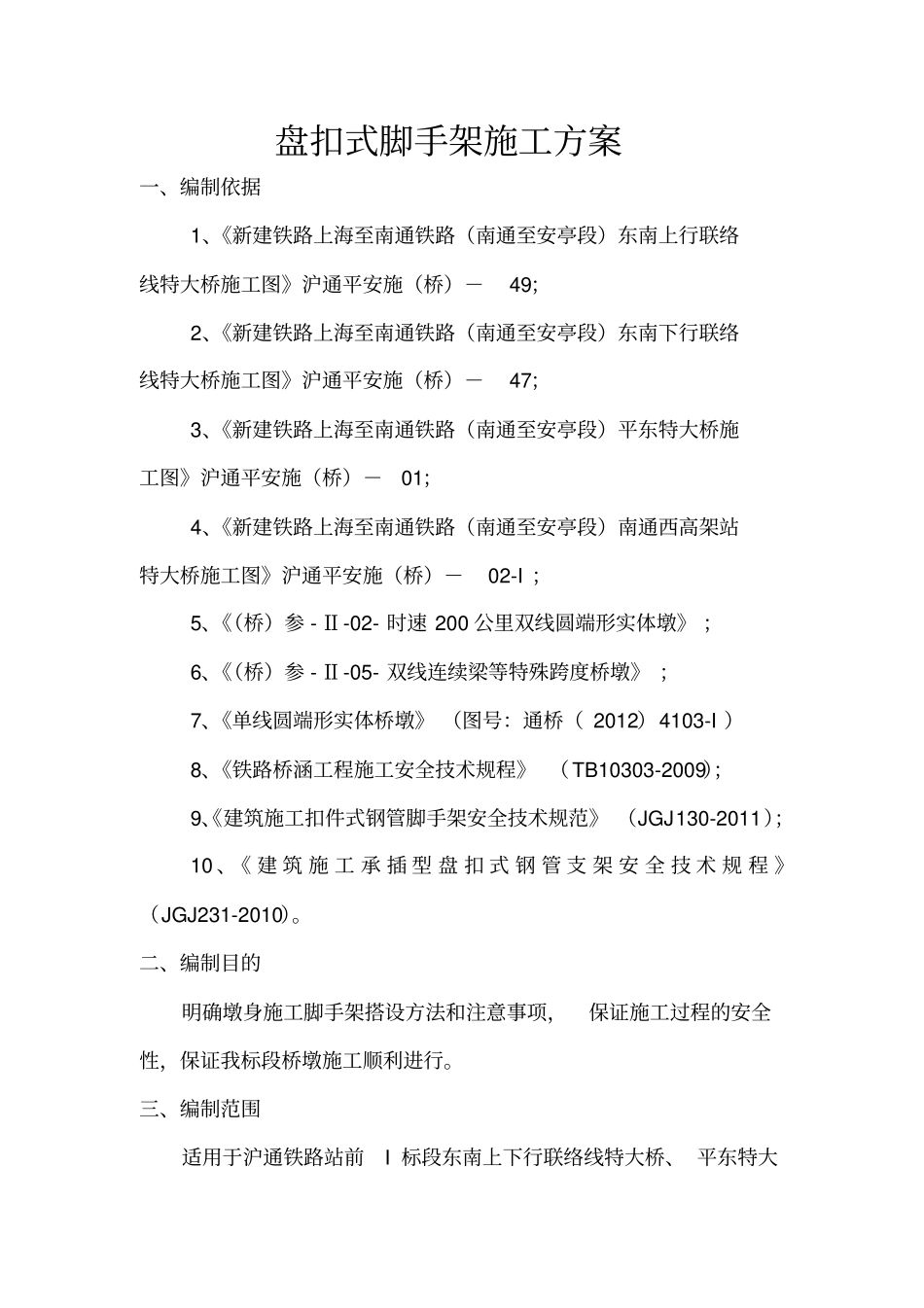

目录盘扣式脚手架施工方案一、编制依据1、《新建铁路上海至南通铁路（南通至安亭段）东南上行联络线特大桥施工图》沪通平安施（桥）－49；2、《新建铁路上海至南通铁路（南通至安亭段）东南下行联络线特大桥施工图》沪通平安施（桥）－47；3、《新建铁路上海至南通铁路（南通至安亭段）平东特大桥施工图》沪通平安施（桥）－01；4、《新建铁路上海至南通铁路（南通至安亭段）南通西高架站特大桥施工图》沪通平安施（桥）－02-I ；5、《（桥）参 - Ⅱ-02- 时速 200 公里双线圆端形实体墩》 ；6、《（桥）参 - Ⅱ-05- 双线连续梁等特殊跨度桥墩》 ；7、《单线圆端形实体桥墩》 （图号：通桥（ 2012）4103-I ）8、《铁路桥涵工程施工安全技术规程》 （TB10303-2009）；9、《建筑施工扣件式钢管脚手架安全技术规范》 （JGJ 130-2011）；10 、《 建 筑 施 工 承 插 型 盘 扣 式 钢 管 支 架 安 全 技 术 规 程 》（JGJ231-2010）。二、编制目的明确墩身施工脚手架搭设方法和注意事项，保证施工过程的安全性，保证我标段桥墩施工顺利进行。三、编制范围适用于沪通铁路站前I 标段东南上下行联络线特大桥、 平东特大桥、南通西高架站特大桥桥墩脚手架施工作业。四、工程概况沪通铁路站前工程I 标里程范围： DK0+000～DK11+920.11，宁启改线： K253+800～K255+900，东南上下行联络线 : LSDK0+000～LSDK4+250.74、LXDK0+000～LXDK2+791.62，正线长 11.92km，改线长 8.142km。本标段共新建特大桥5 座，共 15532.47 米，其中东南上行联络特大桥桥长 3725.47m，东南下行联络特大桥桥长2528.15m，平东特大桥桥长 1845.36m；南通西高架站特大桥桥长2139.81m，长江大桥北引桥桥长 5294m；本标段设计墩柱形式多样，分别为单线圆端形桥墩（配 T 梁）、单线圆端形桥墩（配箱梁） 、双线圆端形桥墩、双线圆端形空心桥墩， 其中长江大桥北引桥采用墩身模板外挂作业平台的方式进行作业，东南上行联络特大桥，东南下行联络特大桥，平东特大桥，南通西高架站特大桥采用盘扣式脚手架进行墩身作业。五、桥墩脚手架搭设人员配备每个架子队按照施工进度要求组织桥墩施工队伍进行施工，每个桥墩施工队伍配备5 名具有脚手架搭设经验和特种操作资格证书的架子工，负责墩身施工所需防护支架搭设。六、桥墩脚手架搭设物资设备配备每个架子队桥墩施工物资设备配置见下表：序号设备名称规格、型号单位数量1 吊车25t 台2...
