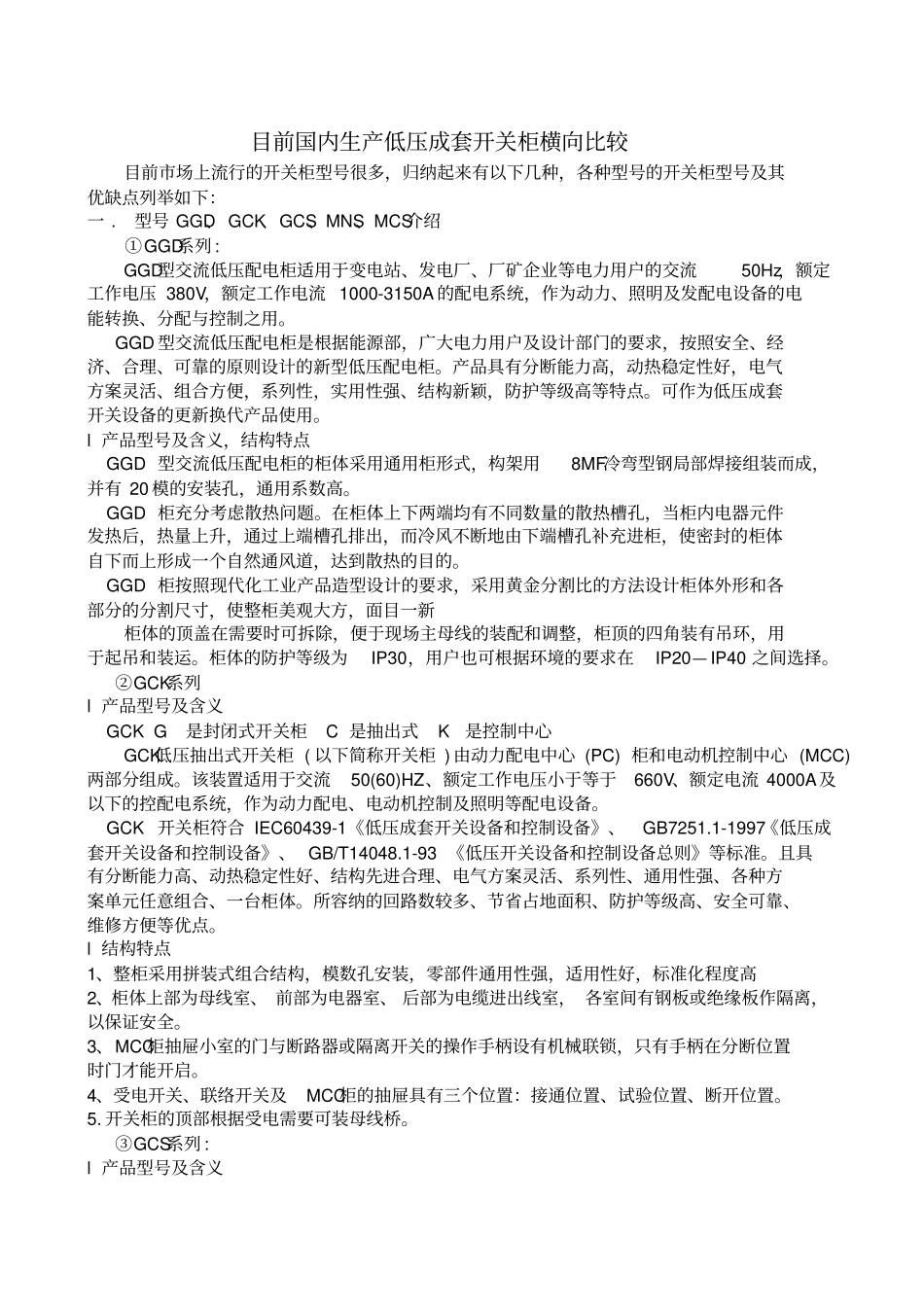

目前国内生产低压成套开关柜横向比较

目前国内生产低压成套开关柜横向比较目前市场上流行的开关柜型号很多，归纳起来有以下几种，各种型号的开关柜型号及其优缺点列举如下：一 . 型号 GGD、 GCK、GCS、MNS、MCS介绍①GGD系列 :GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压 380V，额定工作电流 1000-3150A 的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。 GGD 型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。l 产品型号及含义，结构特点 GGD 型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有 20 模的安装孔，通用系数高。 GGD 柜充分考虑散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。 GGD 柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。柜体的防护等级为IP30，用户也可根据环境的要求在IP20— IP40 之间选择。②GCK系列l 产品型号及含义 GCK G是封闭式开关柜 C 是抽出式 K是控制中心GCK低压抽出式开关柜 ( 以下简称开关柜 ) 由动力配电中心 (PC) 柜和电动机控制中心 (MCC)两部分组成。该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流 4000A及以下的控配电系统，作为动力配电、电动机控制及照明等配电设备。 GCK 开关柜符合 IEC60439-1《低压成套开关设备和控制设备》、GB7251.1-1997《低压成套开关设备和控制设备》、 GB/T14048.1-93 《低压开关设备和控制设备总则》等标准。且具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合、一台柜体。所容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。l 结构特点1、整柜采用拼装式组合结构，模数孔安装，零部件通用性强，适用性好，标准化程度高2、柜体...
