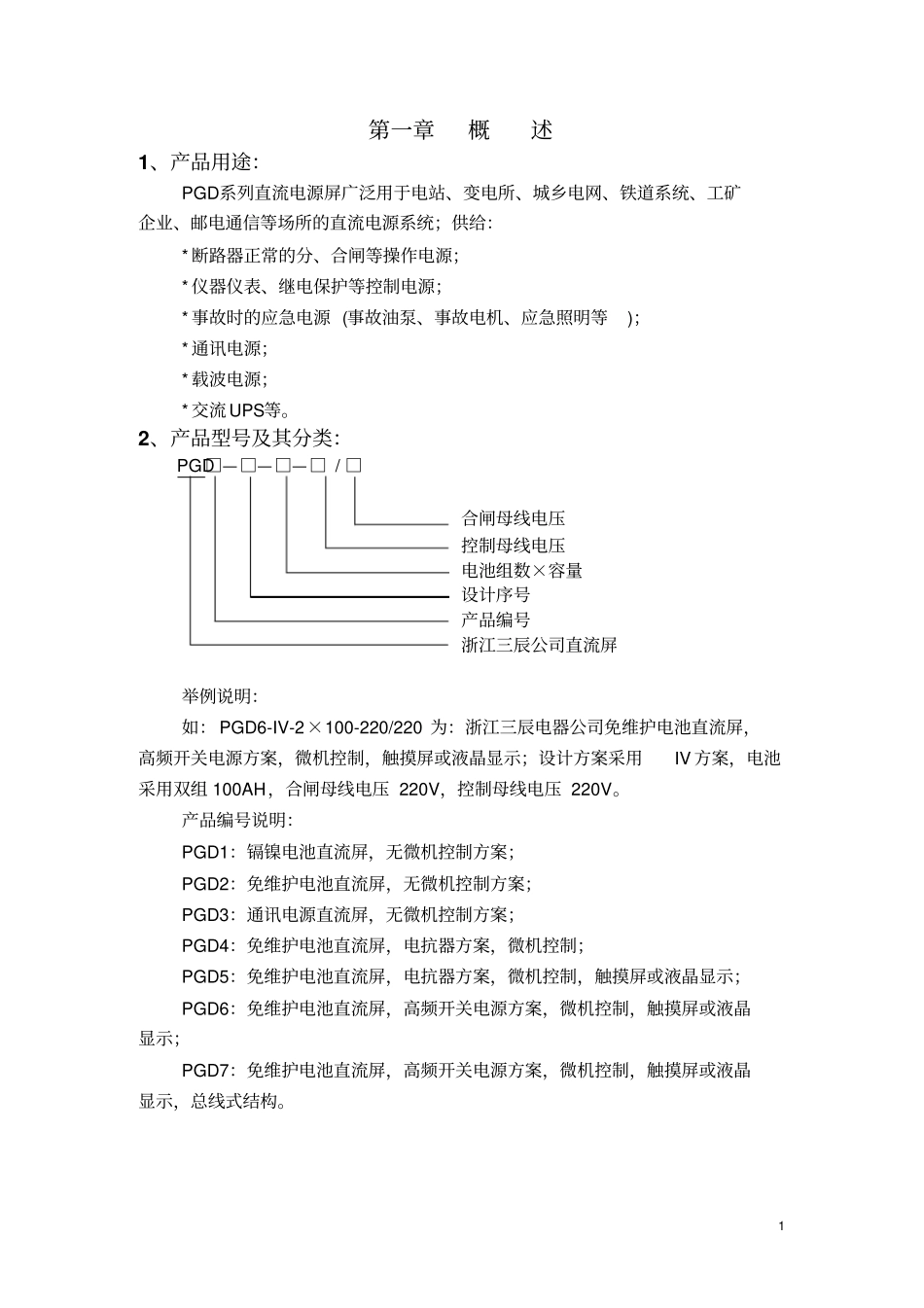

1 第一章概述1、产品用途：PGD系列直流电源屏广泛用于电站、变电所、城乡电网、铁道系统、工矿企业、邮电通信等场所的直流电源系统；供给：* 断路器正常的分、合闸等操作电源；* 仪器仪表、继电保护等控制电源；* 事故时的应急电源 (事故油泵、事故电机、应急照明等)；* 通讯电源；* 载波电源；* 交流 UPS等。2、产品型号及其分类：PGD□—□—□—□ / □合闸母线电压控制母线电压电池组数×容量设计序号产品编号浙江三辰公司直流屏举例说明：如： PGD6-IV-2×100-220/220 为：浙江三辰电器公司免维护电池直流屏，高频开关电源方案，微机控制，触摸屏或液晶显示；设计方案采用IV 方案，电池采用双组 100AH，合闸母线电压 220V，控制母线电压 220V。产品编号说明：PGD1：镉镍电池直流屏，无微机控制方案；PGD2：免维护电池直流屏，无微机控制方案；PGD3：通讯电源直流屏，无微机控制方案；PGD4：免维护电池直流屏，电抗器方案，微机控制；PGD5：免维护电池直流屏，电抗器方案，微机控制，触摸屏或液晶显示；PGD6：免维护电池直流屏，高频开关电源方案，微机控制，触摸屏或液晶显示；PGD7：免维护电池直流屏，高频开关电源方案，微机控制，触摸屏或液晶显示，总线式结构。2 3、直流电源屏的组成：图1-1 直流电源屏系统图由上图可以看出，直流屏主要由交流电源输入单元、整流器单元、电池充放电控制单元、蓄电池组、直流馈出、母线监察(电压测量、绝缘、闪光 )等几个部分组成。带微机控制的直流屏， 增加了中央监控单元， 使直流屏的介面更友好、操作、控制更简单。上图中直流系统所采用的整流器是由一个或多个高频开关电源模块所组成整流。高频开关电源模块具有体积小，重量轻，效率高，输出纹波低，动态响应快，控制精度高， 模块可叠加输出等优点， 近年来已被大规模应用在直流电源系统中，取代了原来直流系统中的“干式工频变压器+硅整流系统”成为直流系统整流器的主流。上图中控制母线所采用的调压装置的组成形式为“降压二极管模块 +自动调压装置”。降压二极管模块由于其性能可靠、易维护等优点，已取代传统降压硅链成为直流系统中应用最多的降压元件。(注意：该单元是选装件，220V系统电池数量选 102-104只或 110V系统电池数量选51-52只时，该单元不选装)说明：由于不同使用场合的差异性，直流系统的具体设计方案详见我公司所配的图纸。3 第二章设备安装一、直流屏的搬运、保存及安装：1、直流电源屏的验收：直...
