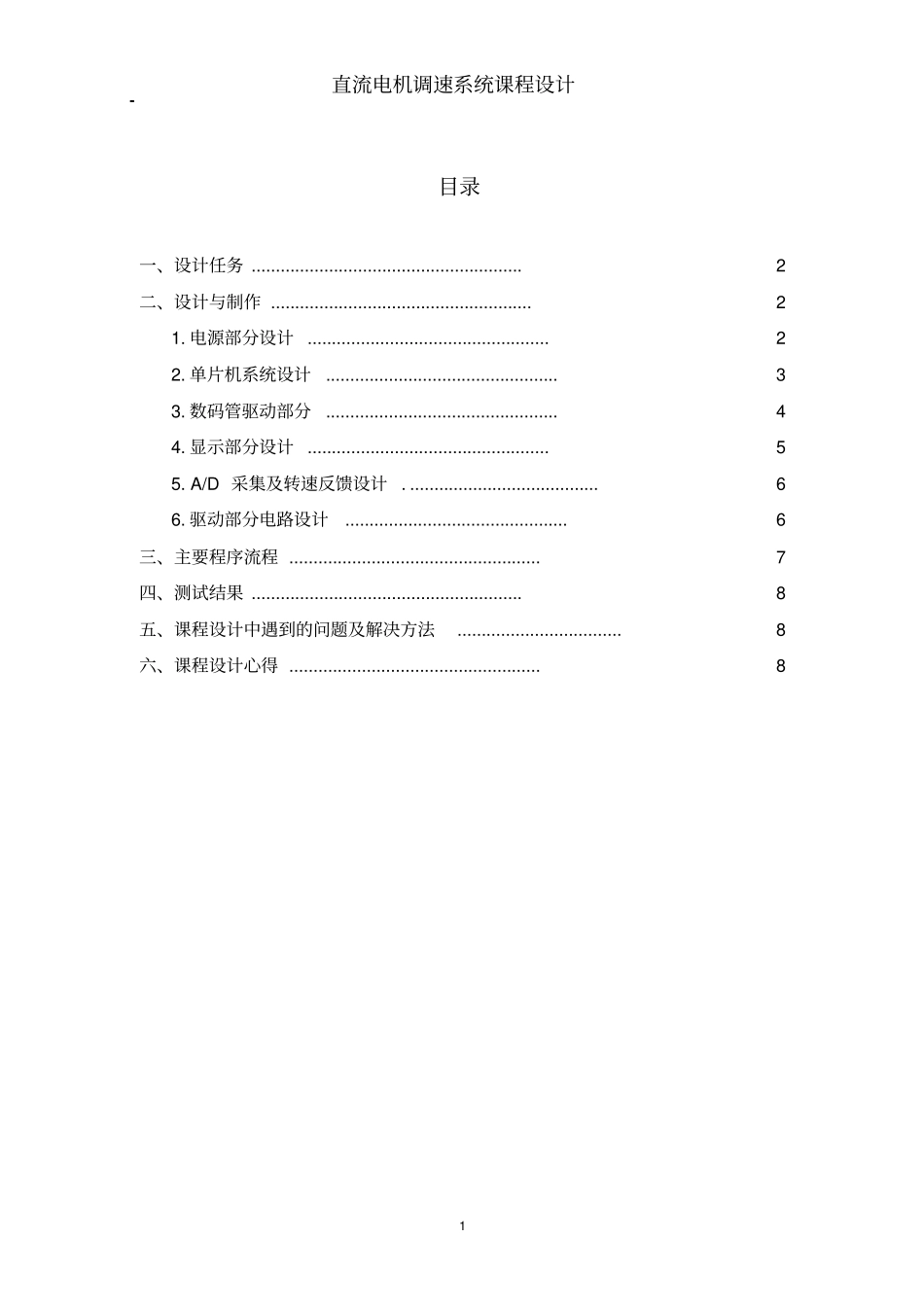

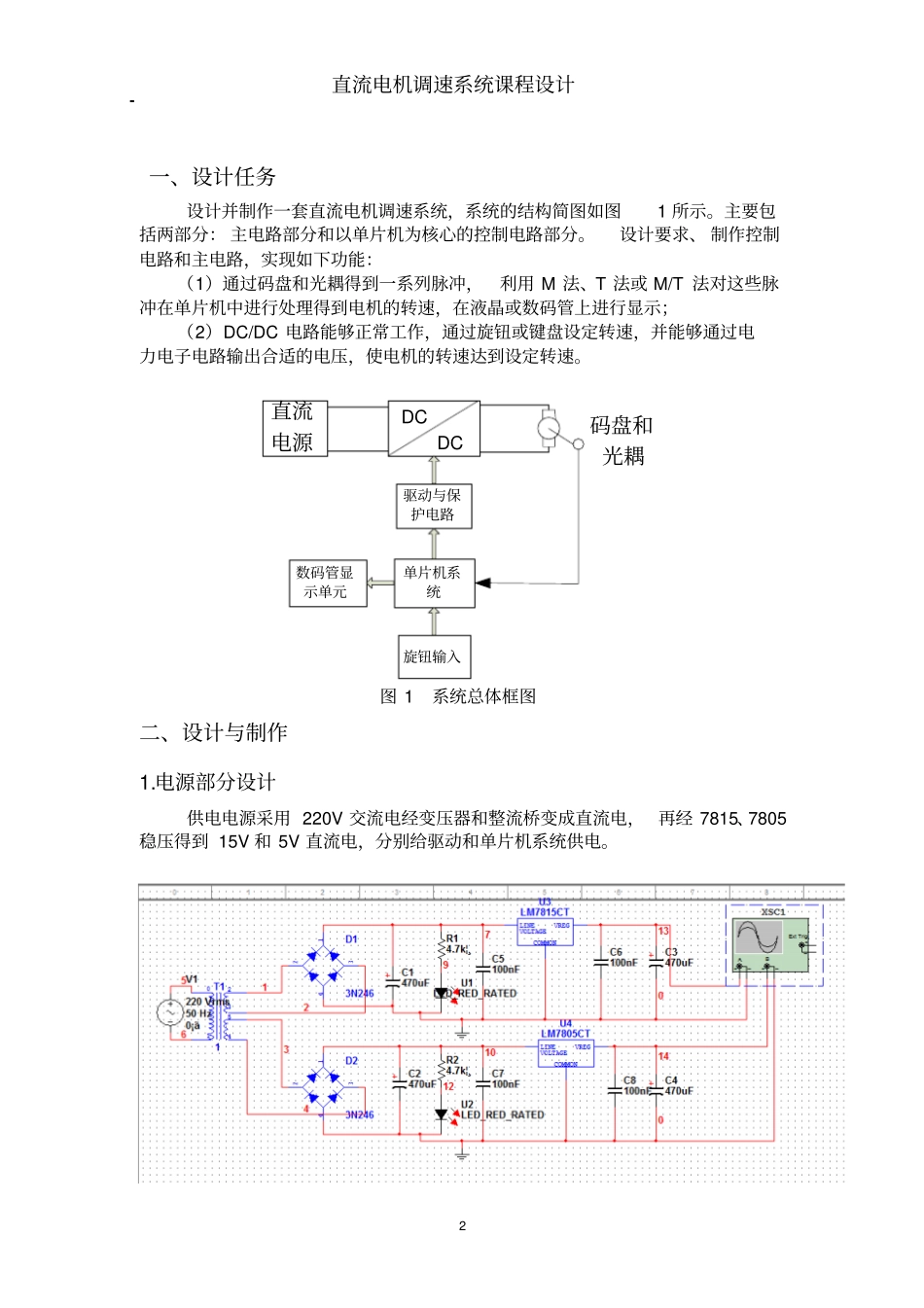

直流电机调速系统课程设计直流电机调速系统设计报告专业班级：电气工程及其自动化11-3 班实习日期： 2015 年 1 月 19 日---1月 23 日2015 年 1 月 24 日直流电机调速系统课程设计1 目录一、设计任务 ........................................................ 2 二、设计与制作 ...................................................... 2 1. 电源部分设计 .................................................. 2 2. 单片机系统设计................................................ 3 3. 数码管驱动部分................................................ 4 4. 显示部分设计 .................................................. 5 5. A/D 采集及转速反馈设计 . ....................................... 6 6. 驱动部分电路设计.............................................. 6 三、主要程序流程 .................................................... 7 四、测试结果 ........................................................ 8 五、课程设计中遇到的问题及解决方法.................................. 8 六、课程设计心得 .................................................... 8 直流电机调速系统课程设计2 一、设计任务设计并制作一套直流电机调速系统，系统的结构简图如图1 所示。主要包括两部分： 主电路部分和以单片机为核心的控制电路部分。设计要求、 制作控制电路和主电路，实现如下功能：（1）通过码盘和光耦得到一系列脉冲，利用 M 法、T 法或 M/T 法对这些脉冲在单片机中进行处理得到电机的转速，在液晶或数码管上进行显示；（2）DC/DC 电路能够正常工作，通过旋钮或键盘设定转速，并能够通过电力电子电路输出合适的电压，使电机的转速达到设定转速。数码管显示单元DC直流电源DC码盘和光耦驱动与保护电路单片机系统旋钮输入图 1 系统总体框图二、设计与制作1.电源部分设计供电电源采用 220V 交流电经变压器和整流桥变成直流电， 再经 7815、7805稳压得到 15V 和 5V 直流电，分别给驱动和单片机系统供电。直流电机调速系统课程设计3 图 2 电源设计图图 3 整流电压输出波形图2.单片机系统设计本设计采用 SOP28/SKDIP28型号单片机，使用它的A/D 采集功能、技计数功能、定时器功能、数码管驱动功能、PWM 波输出等功能进行设计制作。输出电...
