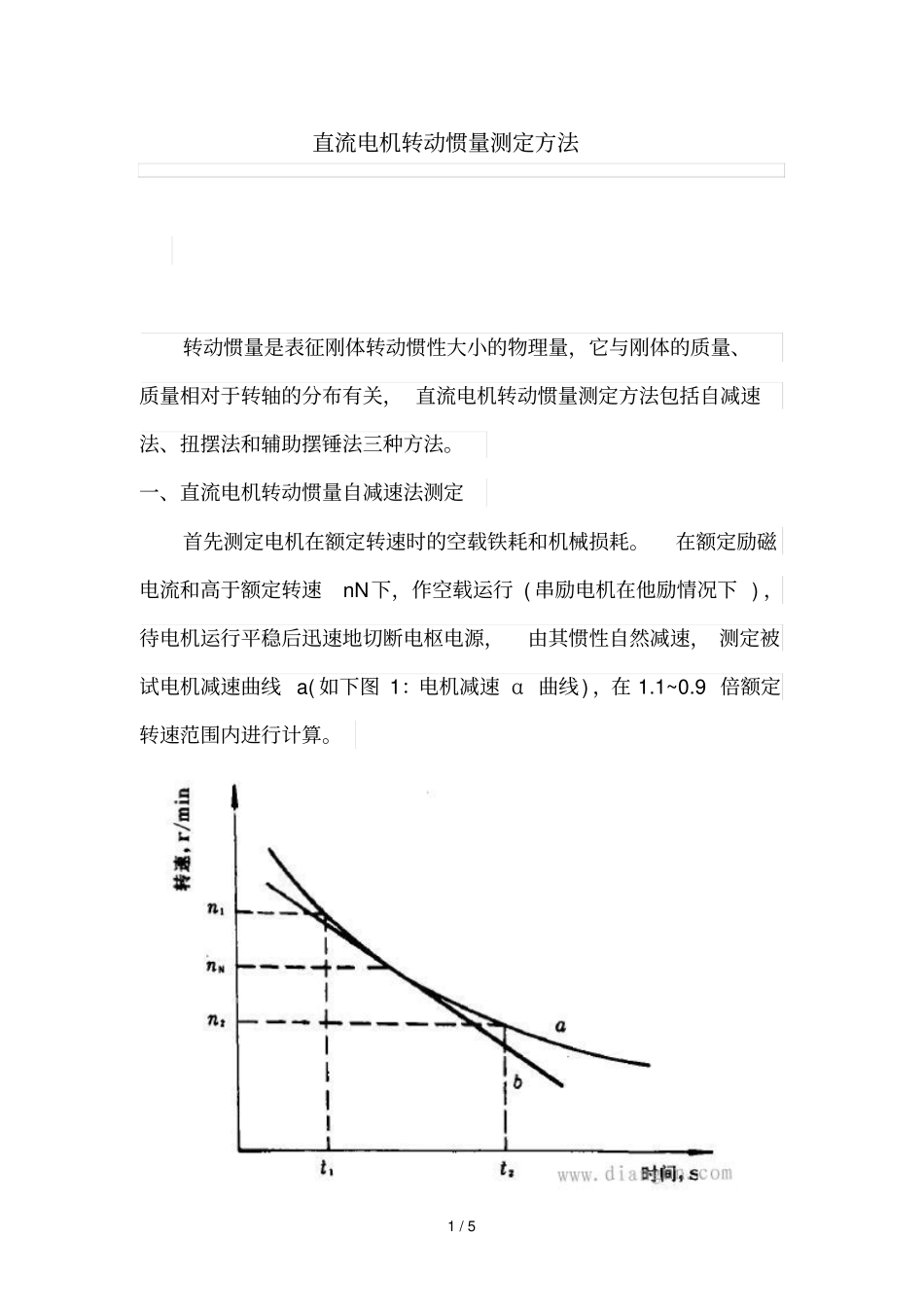

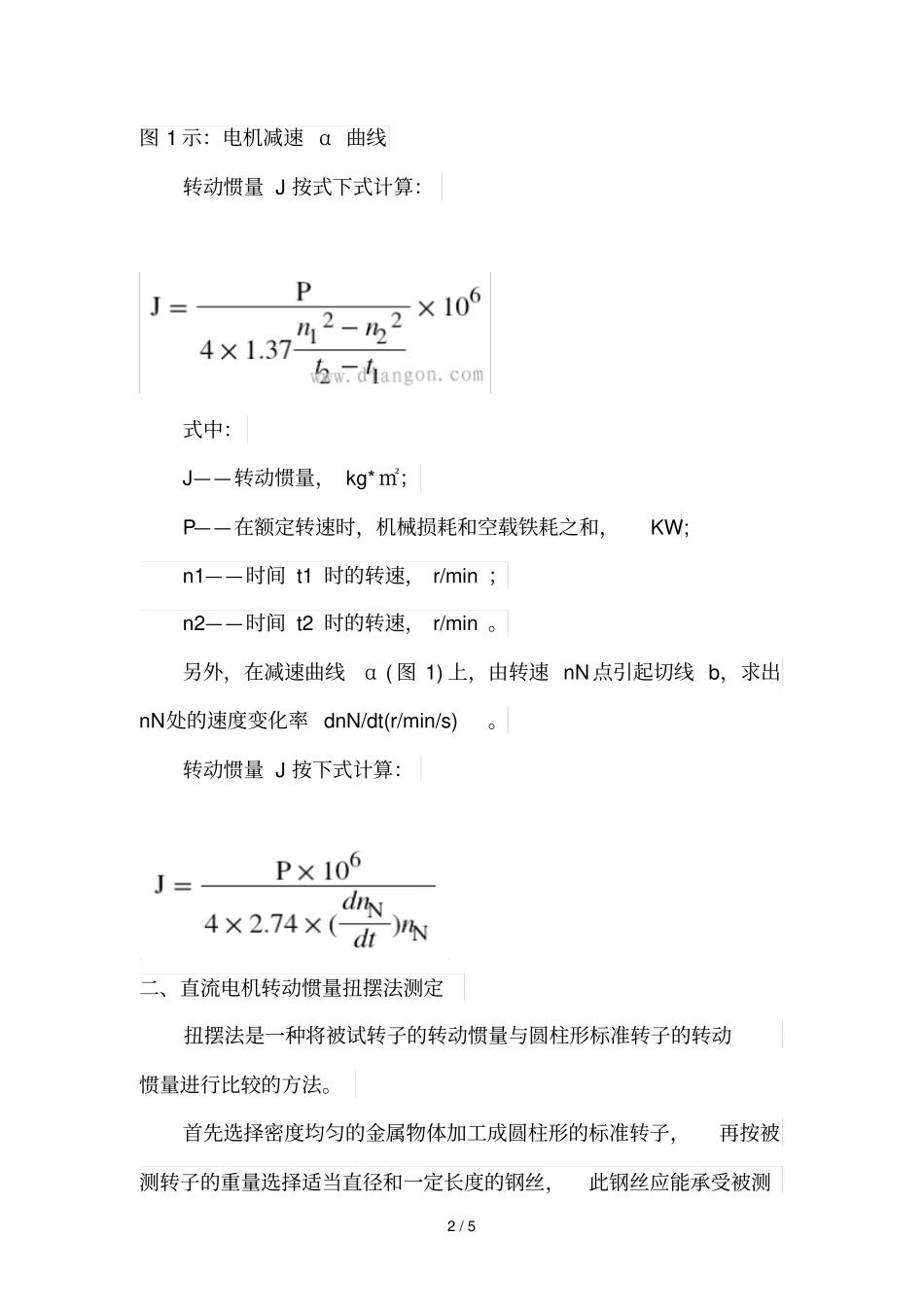

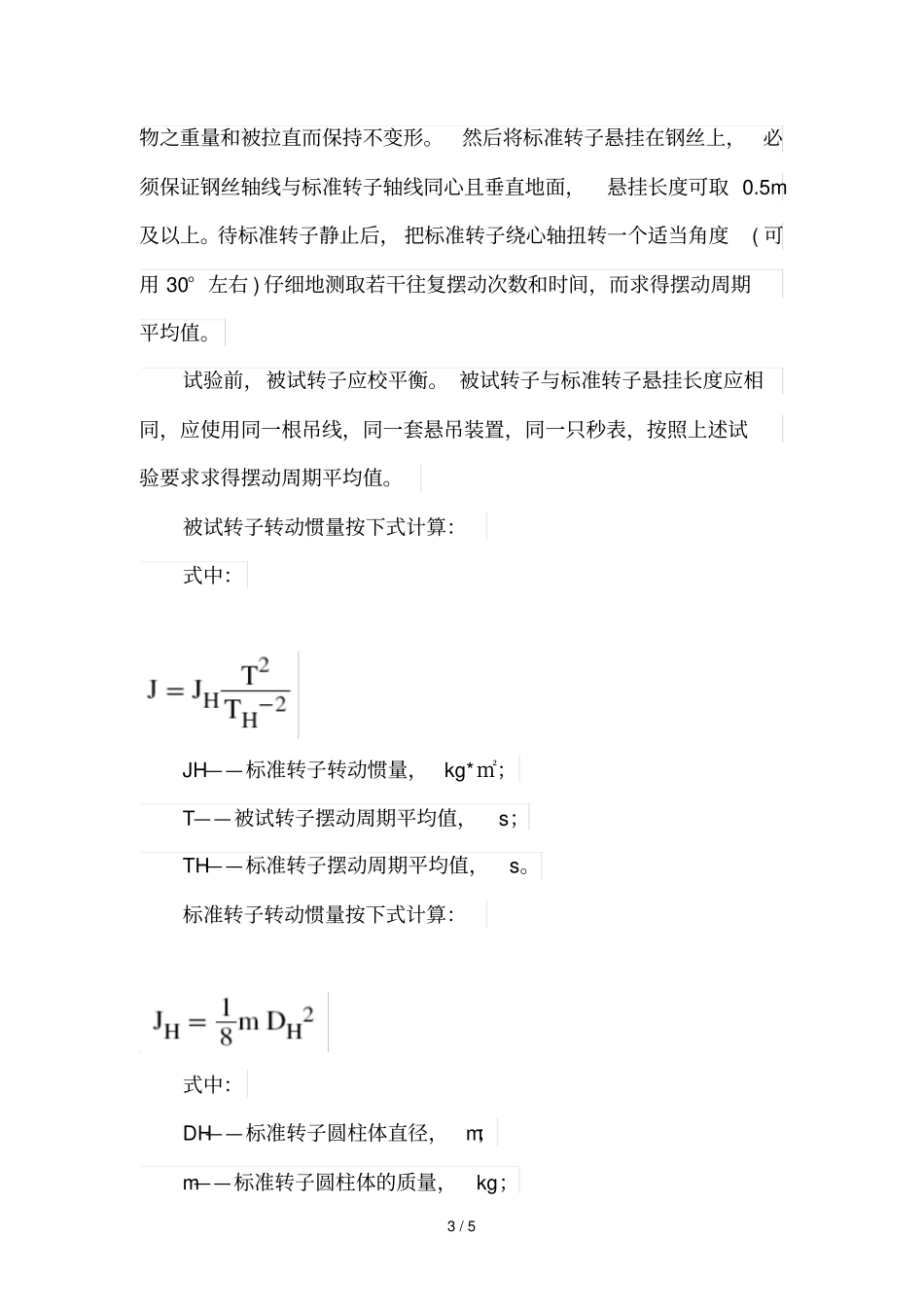

1 / 5 直流电机转动惯量测定方法转动惯量是表征刚体转动惯性大小的物理量，它与刚体的质量、质量相对于转轴的分布有关， 直流电机转动惯量测定方法包括自减速法、扭摆法和辅助摆锤法三种方法。一、直流电机转动惯量自减速法测定首先测定电机在额定转速时的空载铁耗和机械损耗。在额定励磁电流和高于额定转速nN下，作空载运行 ( 串励电机在他励情况下 ) ，待电机运行平稳后迅速地切断电枢电源，由其惯性自然减速， 测定被试电机减速曲线 a( 如下图 1：电机减速 α 曲线) ，在 1.1~0.9 倍额定转速范围内进行计算。2 / 5 图 1 示：电机减速 α 曲线转动惯量 J 按式下式计算：式中：J——转动惯量， kg* ㎡；P——在额定转速时，机械损耗和空载铁耗之和，KW; n1——时间 t1 时的转速， r/min ；n2——时间 t2 时的转速， r/min 。另外，在减速曲线α ( 图 1) 上，由转速 nN 点引起切线 b，求出nN处的速度变化率 dnN/dt(r/min/s)。转动惯量 J 按下式计算：二、直流电机转动惯量扭摆法测定扭摆法是一种将被试转子的转动惯量与圆柱形标准转子的转动惯量进行比较的方法。首先选择密度均匀的金属物体加工成圆柱形的标准转子，再按被测转子的重量选择适当直径和一定长度的钢丝，此钢丝应能承受被测3 / 5 物之重量和被拉直而保持不变形。然后将标准转子悬挂在钢丝上，必须保证钢丝轴线与标准转子轴线同心且垂直地面，悬挂长度可取 0.5m及以上。待标准转子静止后， 把标准转子绕心轴扭转一个适当角度( 可用 30° 左右 ) 仔细地测取若干往复摆动次数和时间，而求得摆动周期平均值。试验前，被试转子应校平衡。 被试转子与标准转子悬挂长度应相同，应使用同一根吊线，同一套悬吊装置，同一只秒表，按照上述试验要求求得摆动周期平均值。被试转子转动惯量按下式计算：式中：JH——标准转子转动惯量，kg*㎡；T——被试转子摆动周期平均值，s；TH——标准转子摆动周期平均值，s。标准转子转动惯量按下式计算：式中：DH——标准转子圆柱体直径，m；m——标准转子圆柱体的质量，kg；4 / 5 仔细准确地测取并记录转子再相当长的时间t之内所完成的摆动次数 Z，按下式求得摆动周期平均值T(s) ：( 转子扭转摆动的计算起点与终点，应在往复摆动的中心位置) 三、直流电机转动惯量辅助摆锤法测定辅助摆锤法一般用于测定具有滚动轴承电机的转动惯量，试验必须在电刷全部提起时进行。将一个质量已知的辅助摆锤...
