直流电路电流电压和电位的试验研究

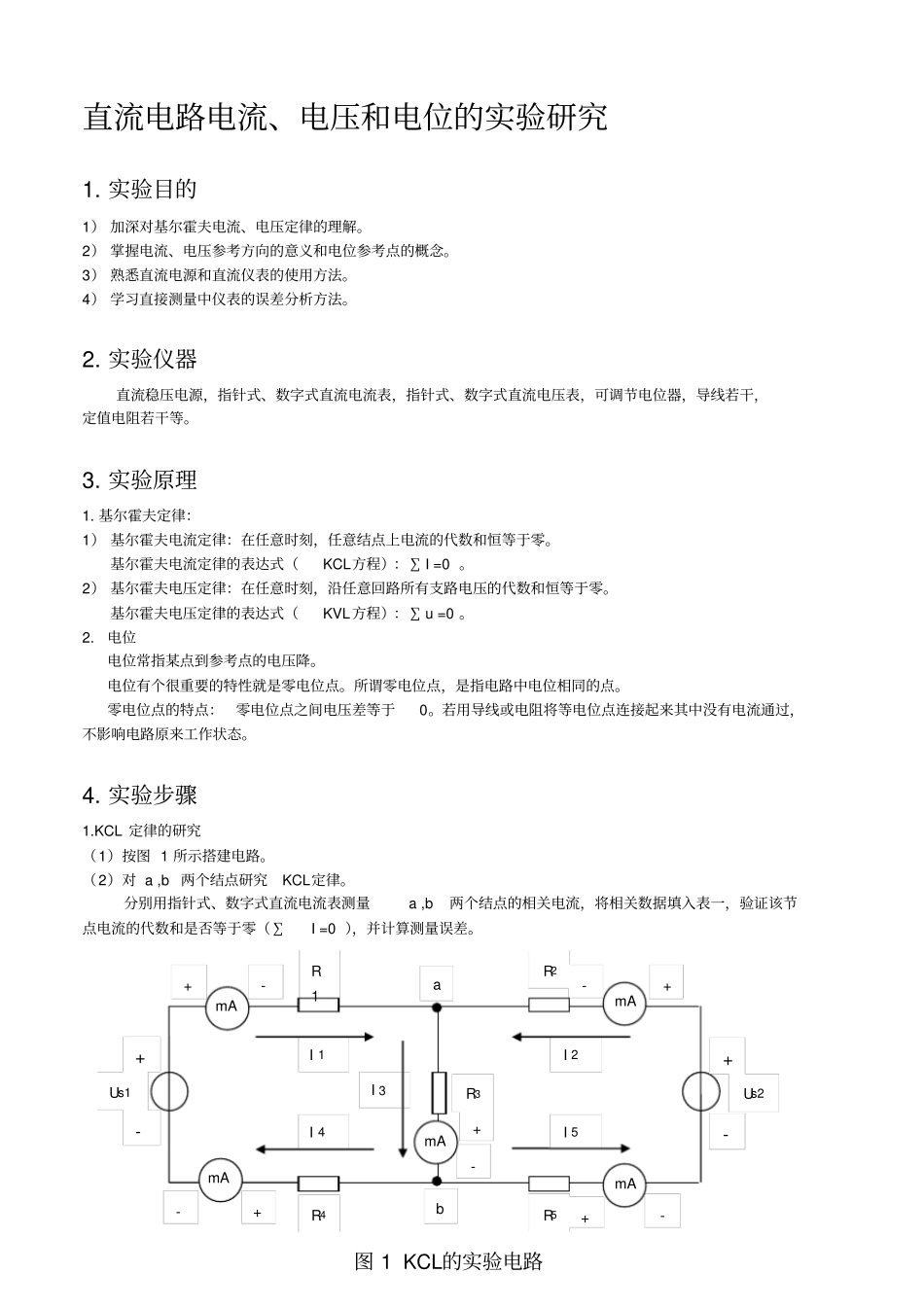

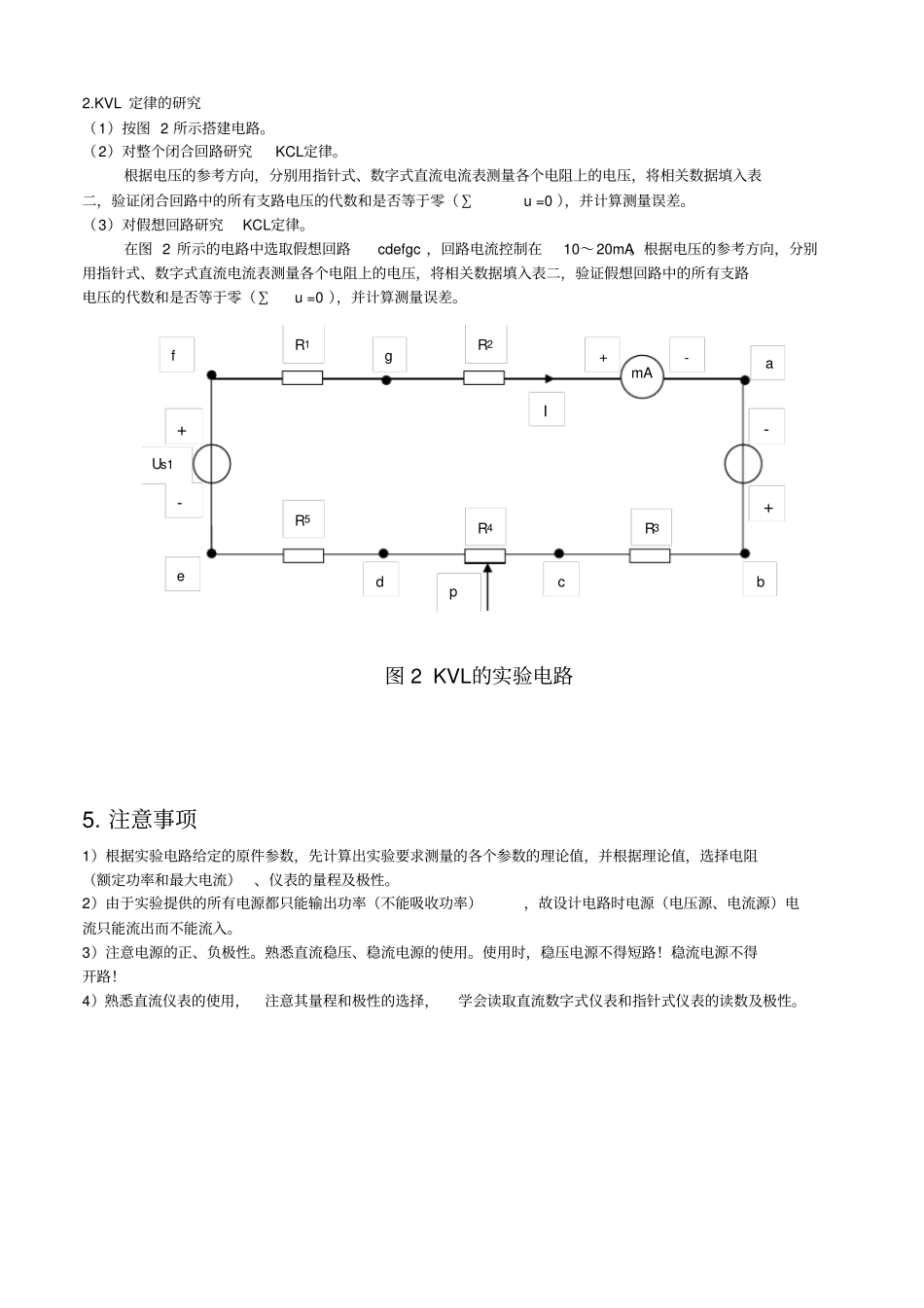

实验报告实验名称 | 直流电路电流、电压和电位的实验研究姓名：何 ** 李** 学号： 110****/110**** 院系：计算机科学与技术学院直流电路电流、电压和电位的实验研究1. 实验目的1） 加深对基尔霍夫电流、电压定律的理解。2） 掌握电流、电压参考方向的意义和电位参考点的概念。3） 熟悉直流电源和直流仪表的使用方法。4） 学习直接测量中仪表的误差分析方法。2. 实验仪器直流稳压电源，指针式、数字式直流电流表，指针式、数字式直流电压表，可调节电位器，导线若干，定值电阻若干等。3. 实验原理1. 基尔霍夫定律：1） 基尔霍夫电流定律：在任意时刻，任意结点上电流的代数和恒等于零。基尔霍夫电流定律的表达式（KCL方程）：∑ I =0 。2） 基尔霍夫电压定律：在任意时刻，沿任意回路所有支路电压的代数和恒等于零。基尔霍夫电压定律的表达式（KVL方程）：∑ u =0 。2. 电位电位常指某点到参考点的电压降。电位有个很重要的特性就是零电位点。所谓零电位点，是指电路中电位相同的点。零电位点的特点：零电位点之间电压差等于0。若用导线或电阻将等电位点连接起来其中没有电流通过，不影响电路原来工作状态。4. 实验步骤1.KCL 定律的研究（1）按图 1 所示搭建电路。（2）对 a ,b 两个结点研究KCL定律。分别用指针式、数字式直流电流表测量a ,b两个结点的相关电流，将相关数据填入表一，验证该节点电流的代数和是否等于零（∑I =0 ），并计算测量误差。R2 R1图 1 KCL的实验电路I 1 I 3 I 4 I 2 I 5 Us1 + + - - Us2 R3 R5 R4 mA mA mA mA + - + + + - - - + - mA a b 2.KVL 定律的研究（1）按图 2 所示搭建电路。（2）对整个闭合回路研究KCL定律。根据电压的参考方向，分别用指针式、数字式直流电流表测量各个电阻上的电压，将相关数据填入表二，验证闭合回路中的所有支路电压的代数和是否等于零（∑u =0 ），并计算测量误差。（3）对假想回路研究KCL定律。在图 2 所示的电路中选取假想回路cdefgc ，回路电流控制在10～20mA。根据电压的参考方向，分别用指针式、数字式直流电流表测量各个电阻上的电压，将相关数据填入表二，验证假想回路中的所有支路电压的代数和是否等于零（∑u =0 ），并计算测量误差。5. 注意事项1）根据实验电路给定的原件参数，先计算出实验要求测量的各个参数的理论值，并根据理论值，选择电阻（额定功率和最大电流）、仪表的量程及极性...
