直流系统安装作业指导书资料

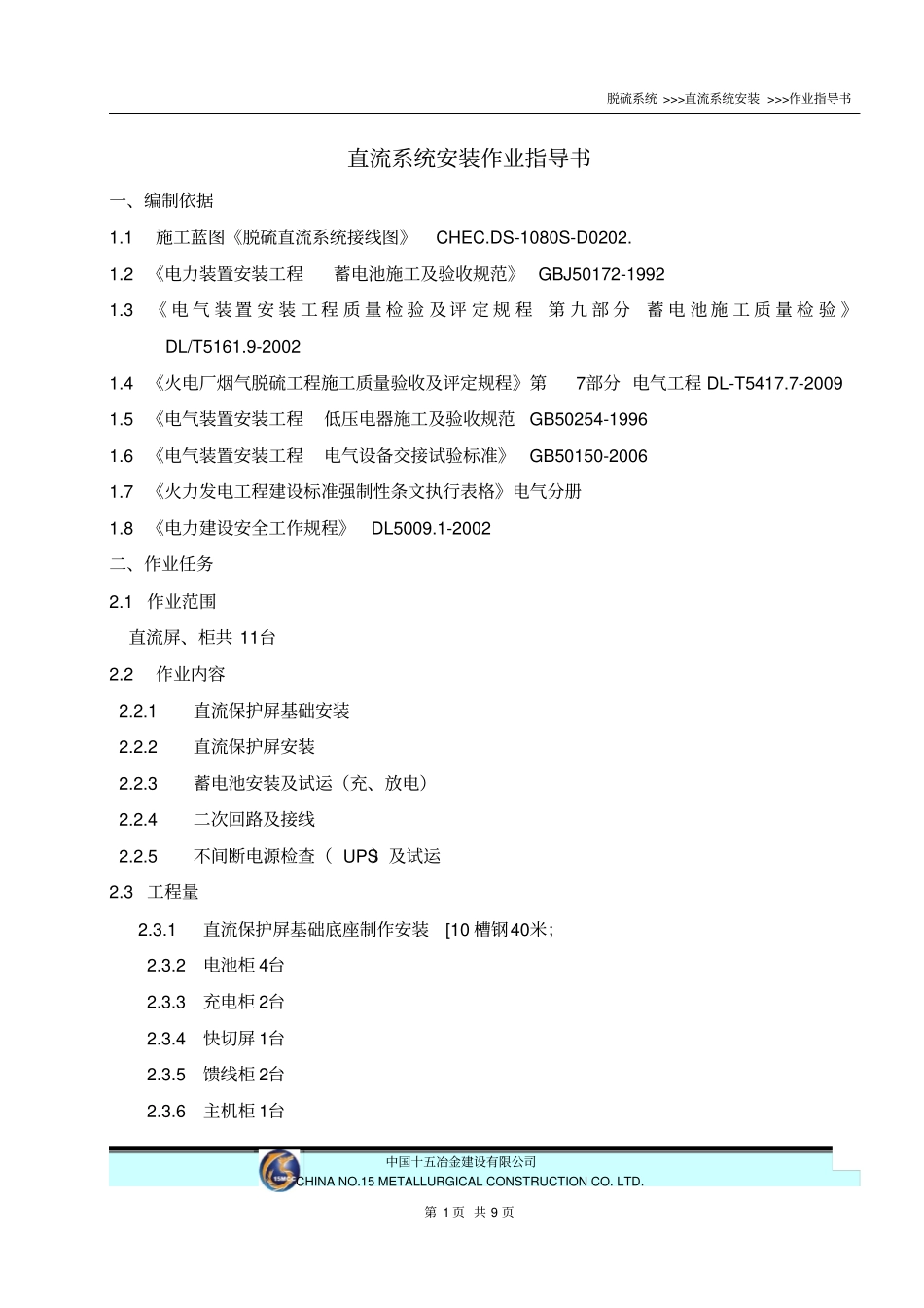

脱硫系统 >>>直流系统安装 >>>作业指导书中国十五冶金建设有限公司CHINA NO.15 METALLURGICAL CONSTRUCTION CO. LTD. 第 1 页 共 9 页直流系统安装作业指导书一、编制依据1.1 施工蓝图《脱硫直流系统接线图》CHEC.DS-1080S-D0202. 1.2 《电力装置安装工程蓄电池施工及验收规范》 GBJ50172-1992 1.3 《 电 气 装 置 安 装 工 程 质 量 检 验 及 评 定 规 程第 九 部 分蓄 电 池 施 工 质 量 检 验 》DL/T5161.9-2002 1.4 《火电厂烟气脱硫工程施工质量验收及评定规程》第7部分 电气工程 DL-T5417.7-2009 1.5 《电气装置安装工程低压电器施工及验收规范GB50254-1996 1.6 《电气装置安装工程电气设备交接试验标准》GB50150-2006 1.7 《火力发电工程建设标准强制性条文执行表格》电气分册1.8 《电力建设安全工作规程》DL5009.1-2002 二、作业任务2.1 作业范围直流屏、柜共 11台2.2 作业内容 2.2.1 直流保护屏基础安装 2.2.2 直流保护屏安装 2.2.3 蓄电池安装及试运（充、放电） 2.2.4 二次回路及接线 2.2.5 不间断电源检查（ UPS）及试运2.3 工程量 2.3.1 直流保护屏基础底座制作安装[10 槽钢40米；2.3.2 电池柜 4台2.3.3 充电柜 2台2.3.4 快切屏 1台2.3.5 馈线柜 2台2.3.6 主机柜 1台脱硫系统 >>>直流系统安装 >>>作业指导书中国十五冶金建设有限公司CHINA NO.15 METALLURGICAL CONSTRUCTION CO. LTD. 第 2 页 共 9 页2.3.7 UPS 旁路柜 1台三、作业准备及作业环境条件3．1 作业人员的资格要求、劳动力组织项目负责人 1人技术员 1人电气安装工 3人3．2 施工工器具准备a．施工需用器具为：绝缘工具、万用表、兆欧表。b．施工需用安全设施为：二氧化碳灭火器、警示牌（严禁烟火）、标志牌。3．3 作业环境及应具备条件a. 施工图纸经专业会审无变更，作业指导书已编制，开工手续已办，施工人员已进行施工交底。b．室内主要土建工程施工完毕且验收合格，现场具备直流系统设备安装条件。c．通风采暖装置及照明工程完工，电缆桥架已按要求进行安装。d．现场清理干净。e．安装所需的材料、工具准备齐全。四、作业方法及施工要求4.1 基础底座制作安装4.1.1 根据施工图纸及材料计划领取相应规格、型号的材料，数量应满足需要。材质应符合设计要求，无毛刺、无裂纹、无弯曲变形。4.1.2对其不平度和不直度误差全长大于5 毫米的槽钢进行校直，...
