真空断路器说明书

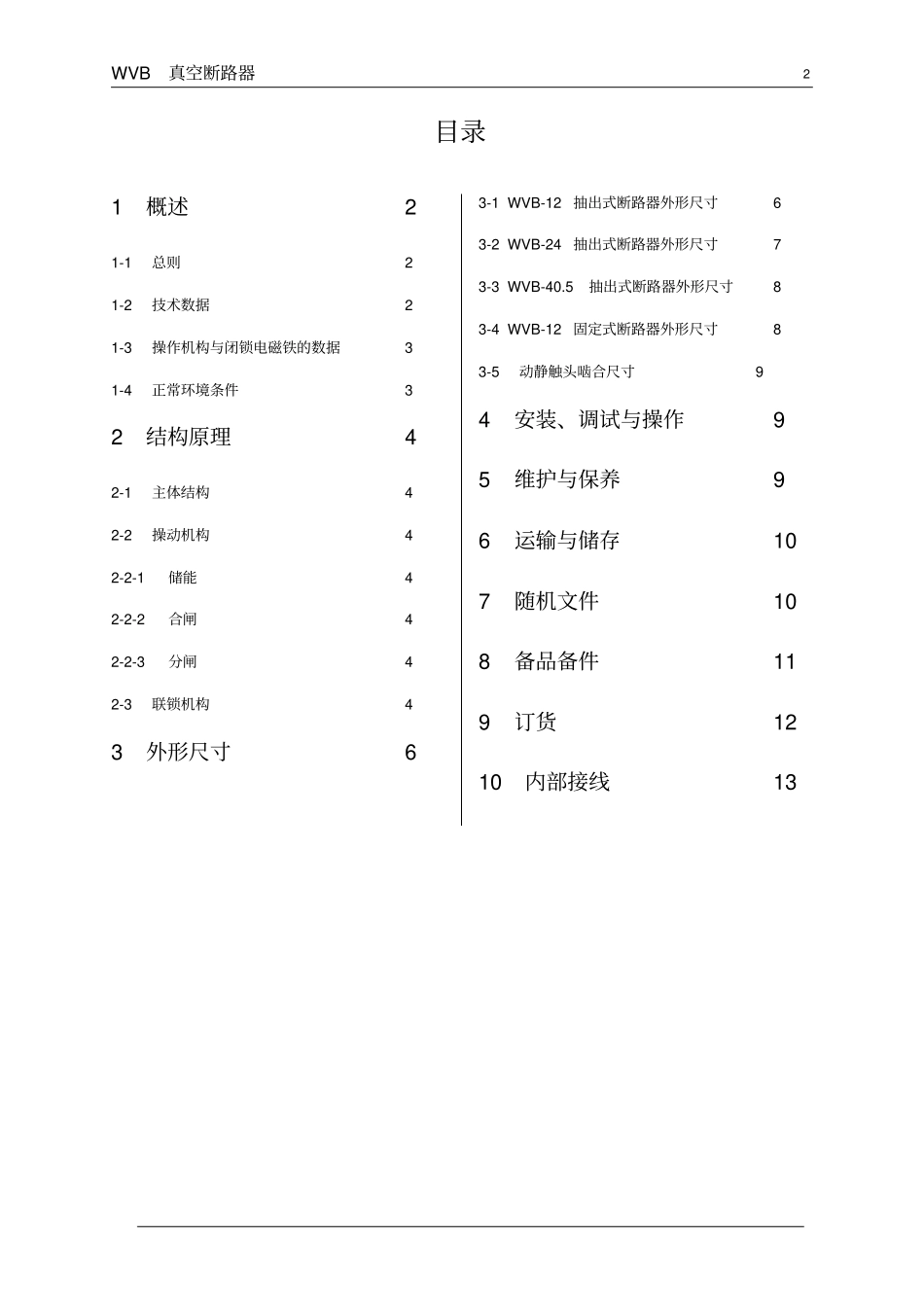

WVB真空断路器1 WVB 真空断路器用户使用说明书WVB真空断路器2 目录1 概述2 1-1 总则2 1-2 技术数据2 1-3 操作机构与闭锁电磁铁的数据3 1-4 正常环境条件3 2 结构原理4 2-1 主体结构4 2-2 操动机构4 2-2-1 储能4 2-2-2 合闸4 2-2-3 分闸4 2-3 联锁机构4 3 外形尺寸6 3-1 WVB-12抽出式断路器外形尺寸6 3-2 WVB-24抽出式断路器外形尺寸7 3-3 WVB-40.5抽出式断路器外形尺寸8 3-4 WVB-12固定式断路器外形尺寸8 3-5 动静触头啮合尺寸 9 4 安装、调试与操作9 5 维护与保养9 6 运输与储存10 7 随机文件10 8 备品备件11 9 订货12 10 内部接线13 WVB真空断路器3 1 概述1-1 总则WVB型户内交流真空断路器( 以下简称断路器 ) 是由上海西屋公司生产，适用于12kV～40.5kV空气绝缘的户内开关设备元件。WVB断路器可作为电网设备，工矿企业动力设备的保护和控制单元。WVB断路器具有优越的性能，机械寿命高，额定短路电流开断次数不低于50 次。由于WVB的特殊优越性，尤其适用于要求额定工作的频繁操作，或多次开断短路电流的场所。在正常的使用条件下，它可以安全可靠的运行于相应电压等级的电网中，并只需很少的维护。WVB断路器符合以下标准：IEC62271-100:2001 IEC60694 GB1984-2003 DL/T 403-2000 WVB断路器可配置弹簧操动机构或永磁操动机构，本手册适用于采用弹簧操动机构的断路器。1-2 技术数据序号项目单位数值1 额定电压kV 12 24 40.5 2 额定雷电冲击耐受电压75 125 185 3 额定工频耐受电压(1min) 42 65 95 4 额定频率Hz 50/60 5 额定电流A 630 1250 1600 2000 2500 3150 4000 5000 630 1250 1600 2000 2500 3150 1250 1600 2000 2500 3150 6 额定短路开断电流kA 25 31.5 40 50 25 31.5 25 31.5 7 额定短时耐受电流(4s) 25 31.5 40 50 25 31.5 25 31.5 8 额定峰值耐受电流63 80 100 125 63 80 63 80 9 额定短路关合电流63 80 100 125 63 80 63 80 10 二次回路工频耐受电压(1min) V 2000 11 额定操作顺序分-0.3s －合分－ 180s- 合分分-180s －合分－ 180s- 合分 (40kA 以上 ) 12 额定单个 / 背对背电容器组开断电流A 630/400 13 分闸时间 ( 额定电压 ) ms ≤50 14 合闸时间 ( 额定电压 ) ≤70 15 机械寿命次30000 10000 10000 16 触头开距mm 9±1 13± 1 18±1...
