矿井水处理设备技术规范书

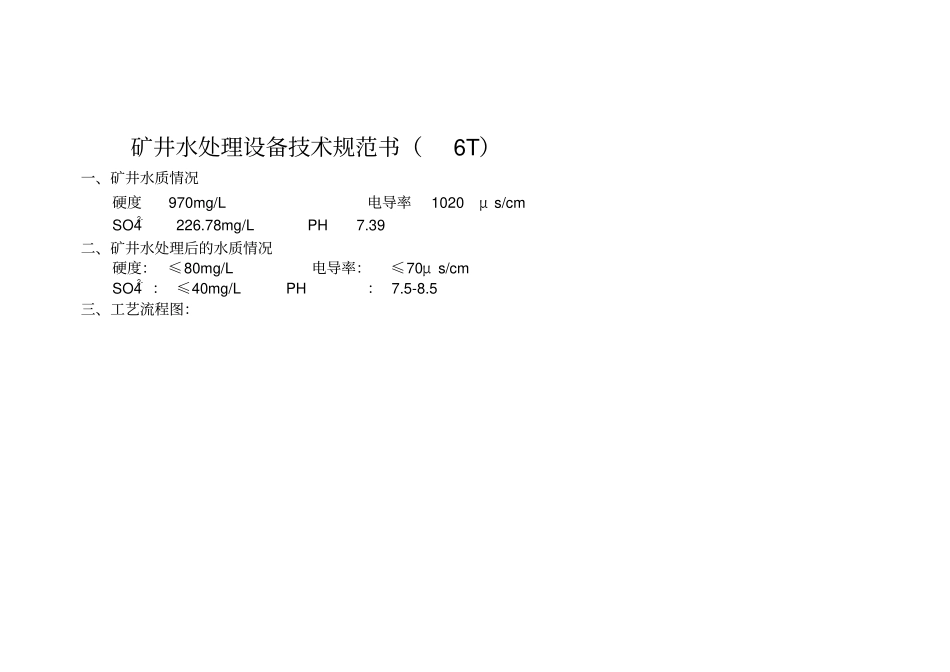

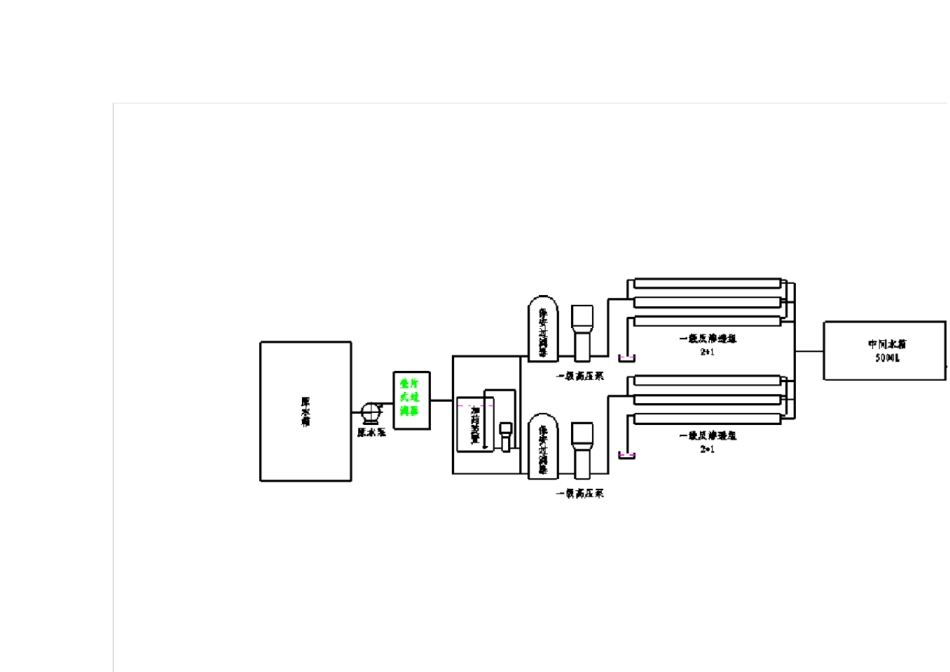

矿井水处理设备技术规范书矿井水处理设备技术规范书（6T）一、矿井水质情况硬度 970mg/L 电导率 1020μ s/cm SO42- 226.78mg/L PH 7.39 二、矿井水处理后的水质情况硬度： ≤80mg/L 电导率：≤70μ s/cm SO42- ： ≤40mg/L PH ： 7.5-8.5 三、工艺流程图：四、设备配置情况1、原水箱：用水贮存原水，对进水压力进行调节并对后续用水起到缓冲作用，容积： 2000L，材质：不锈钢。2、原水增压泵：为预处理系统的正常运行提供流量及压力，数量：1 台，流量： 15m3/h ，扬程：22m，配套电机功率： 4KW。3、多介质过滤器：作为水处理设备的初级过滤装置，由滤罐、滤料等部分组成。本部分根据当地水质的情况设两级机械过滤。多介质过滤器为压力式过滤净化设备，主要用于截留水中机械杂质和部分凝结的有机杂质、水中的有机物、色度、余氯等，使来水的浊度降到所需要的1～2 度，从而达到初级反渗透的进水要求及保护反渗透膜的目的。外形尺寸：Φ 800×H1500mm 处理水量： 4.5m3/h 出水浊度：≤ 3mg/l 本体材质： Q235 设计压力： 2.0MPa 试验压力： 2.5Mpa 过滤面积： 0.5m2过滤速度： 8~10m/h 滤料材质：天然石英砂滤料规格：φ 0.5~2mm 填装高度： 1000mm 4、加药装置 : 由循环泵、配比箱、流量计等部分组成。主要用于对进入到保安过滤器前的水进行阻垢处理，防止因处理水在保安过滤器、反渗透膜及水箱上结垢，而影响到纯水的水质及产量。本系统采用HY-530反渗透阻垢剂，投加浓度为1%，单支路的投加量为0.5L/H ，总投加量为3L/H，配套设备选择如下：1）循环泵 [ 数量： 1 台, 流量： 1.2M3/H , 扬程： 43M,电机功率：0.55KW];2) 配比箱 [ 材质： PE , 数量 1 件, 规格：φ 300*1000MM]。5、保安过滤器： 原水中可能含有前处理流失的滤料或经砂滤滤器未过滤除掉的大于5μ m的污染物颗粒， 为除去此类污染物质，本系统设计了保安精滤器，数量：2 台，设计出水： 10m3/h ，滤芯材质： PPF 熔喷树脂纤维 , 滤芯孔径： 5μ m滤芯数量：5 支。6、RO反渗透装置： 1）RO反渗透膜【采用ESPA3聚酰胺复合膜，单根膜脱盐率99%以上。本套反渗透分两路，共采用6支压力容器，每支压力容器内装3 支膜，共用 18 支膜，单支回收率： 15% , 材质：芳香族聚酰胺； 2）膜壳【装载 RO膜。采用玻璃钢压力容器，一壳两芯，共6 支】；3）高压泵【为反渗透膜组提供足够的进水压力，维持反...
