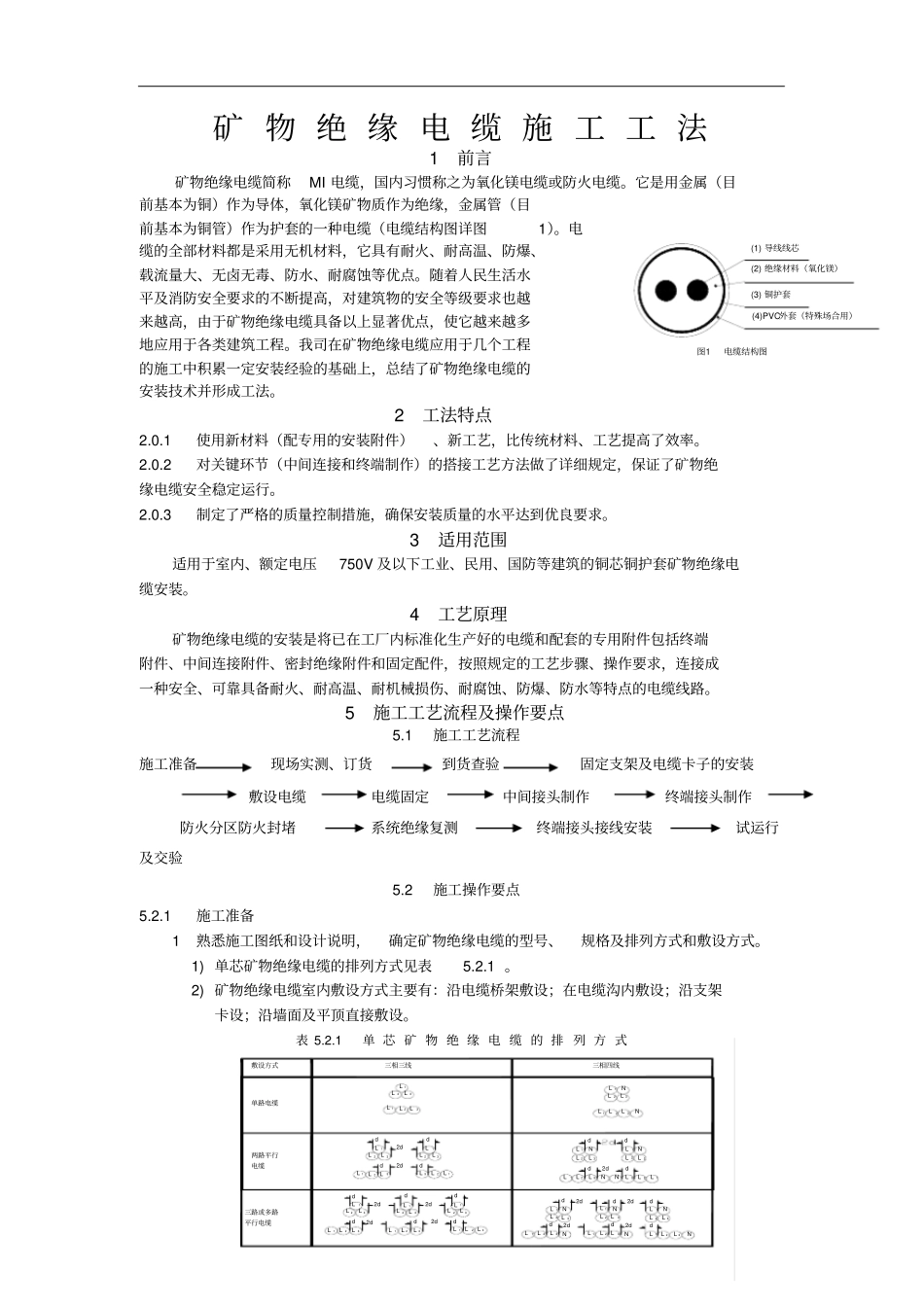

矿物绝缘电缆施工工法

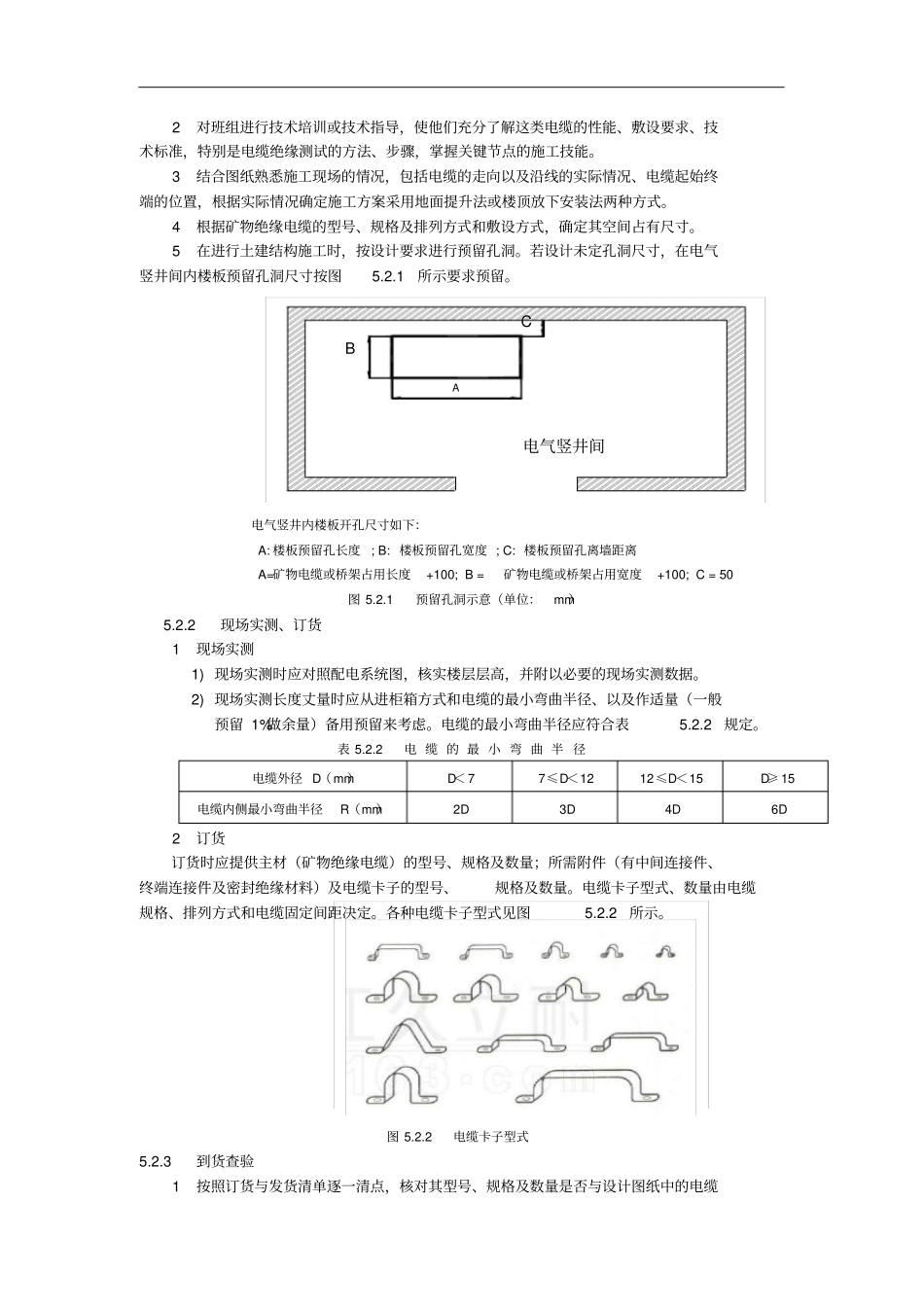

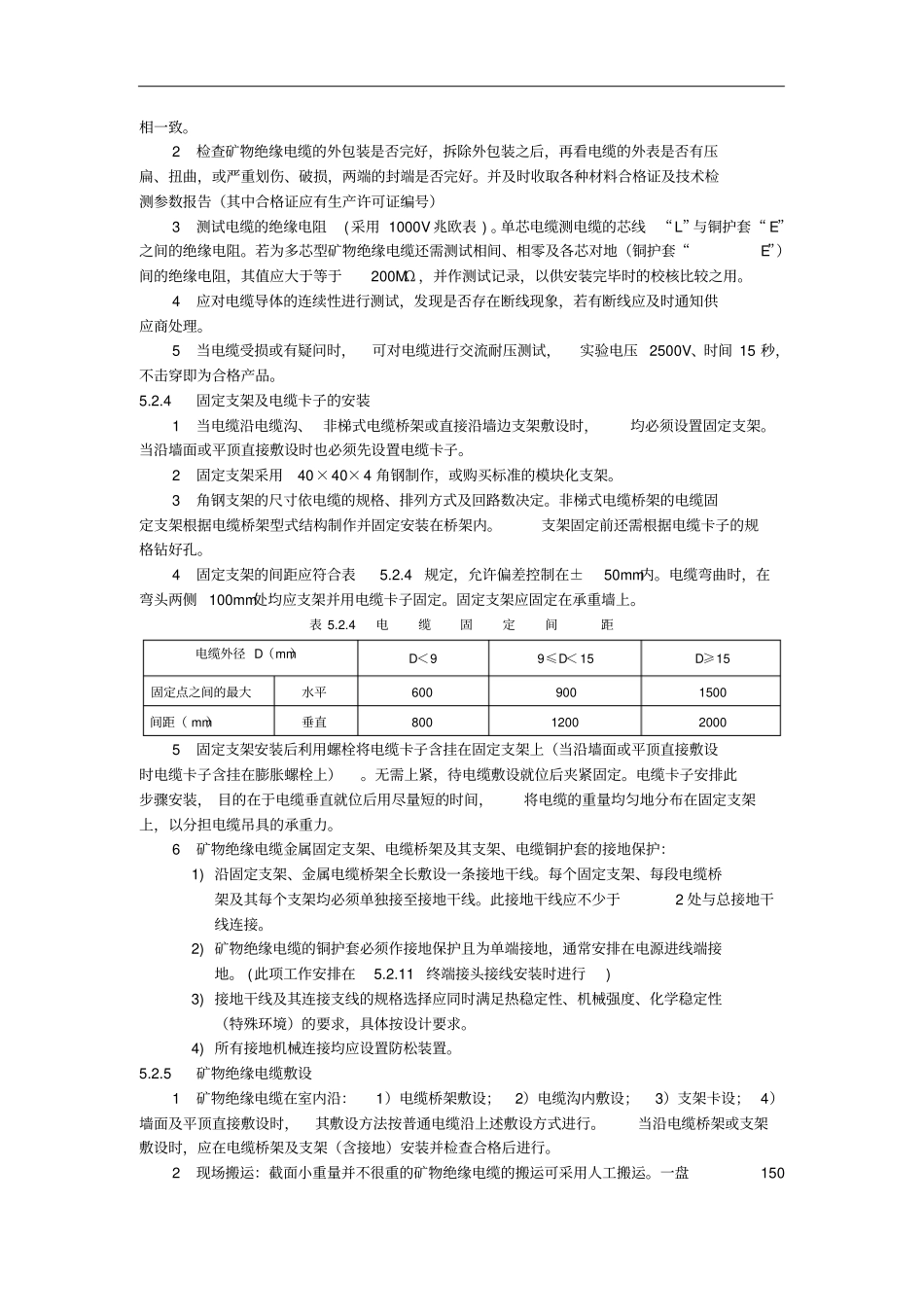

d2dL 1L 2 L3NNL3L2L1NL 3L 2L12ddd2dL 3L2L1NddNL1L2 L3NL 1L 2 L3d2d2dL 3L2L1d2ddL 3L2L1dL 3L 2L1L1L2L3L1 L2L3L1L 2L 3ddd2d2ddd2dddL1L2L3L3L2L1 NNL1 L 2L 3L 3L 2L 1NN2d2dddddL 1L2L 3L3L2L 1L 3L 2L1L1L2L3NNL1L2L 3L3L2L 1L 1L 2 L3L3L2L 1三相四线三相三线三路或多路平行电缆两路平行电缆单路电缆敷设方式矿 物 绝 缘 电 缆 施 工 工 法1 前言矿物绝缘电缆简称MI 电缆，国内习惯称之为氧化镁电缆或防火电缆。它是用金属（目前基本为铜）作为导体，氧化镁矿物质作为绝缘，金属管（目前基本为铜管）作为护套的一种电缆（电缆结构图详图1）。电缆的全部材料都是采用无机材料，它具有耐火、耐高温、防爆、载流量大、无卤无毒、防水、耐腐蚀等优点。随着人民生活水平及消防安全要求的不断提高，对建筑物的安全等级要求也越来越高，由于矿物绝缘电缆具备以上显著优点，使它越来越多地应用于各类建筑工程。我司在矿物绝缘电缆应用于几个工程的施工中积累一定安装经验的基础上，总结了矿物绝缘电缆的安装技术并形成工法。2 工法特点2.0.1 使用新材料（配专用的安装附件）、新工艺，比传统材料、工艺提高了效率。2.0.2 对关键环节（中间连接和终端制作）的搭接工艺方法做了详细规定，保证了矿物绝缘电缆安全稳定运行。2.0.3 制定了严格的质量控制措施，确保安装质量的水平达到优良要求。3 适用范围适用于室内、额定电压750V 及以下工业、民用、国防等建筑的铜芯铜护套矿物绝缘电缆安装。4 工艺原理矿物绝缘电缆的安装是将已在工厂内标准化生产好的电缆和配套的专用附件包括终端附件、中间连接附件、密封绝缘附件和固定配件，按照规定的工艺步骤、操作要求，连接成一种安全、可靠具备耐火、耐高温、耐机械损伤、耐腐蚀、防爆、防水等特点的电缆线路。5 施工工艺流程及操作要点5.1 施工工艺流程施工准备现场实测、订货到货查验固定支架及电缆卡子的安装敷设电缆电缆固定中间接头制作终端接头制作防火分区防火封堵系统绝缘复测终端接头接线安装试运行及交验5.2 施工操作要点5.2.1 施工准备1 熟悉施工图纸和设计说明，确定矿物绝缘电缆的型号、规格及排列方式和敷设方式。1) 单芯矿物绝缘电缆的排列方式见表5.2.1 。2) 矿物绝缘电缆室内敷设方式主要有：沿电缆桥架敷设；在电缆沟内敷设；沿支架卡设；沿墙面及平顶直接敷设。表 5.2.1 单 芯 矿 物 绝 缘 电 缆 的 排 列 ...
