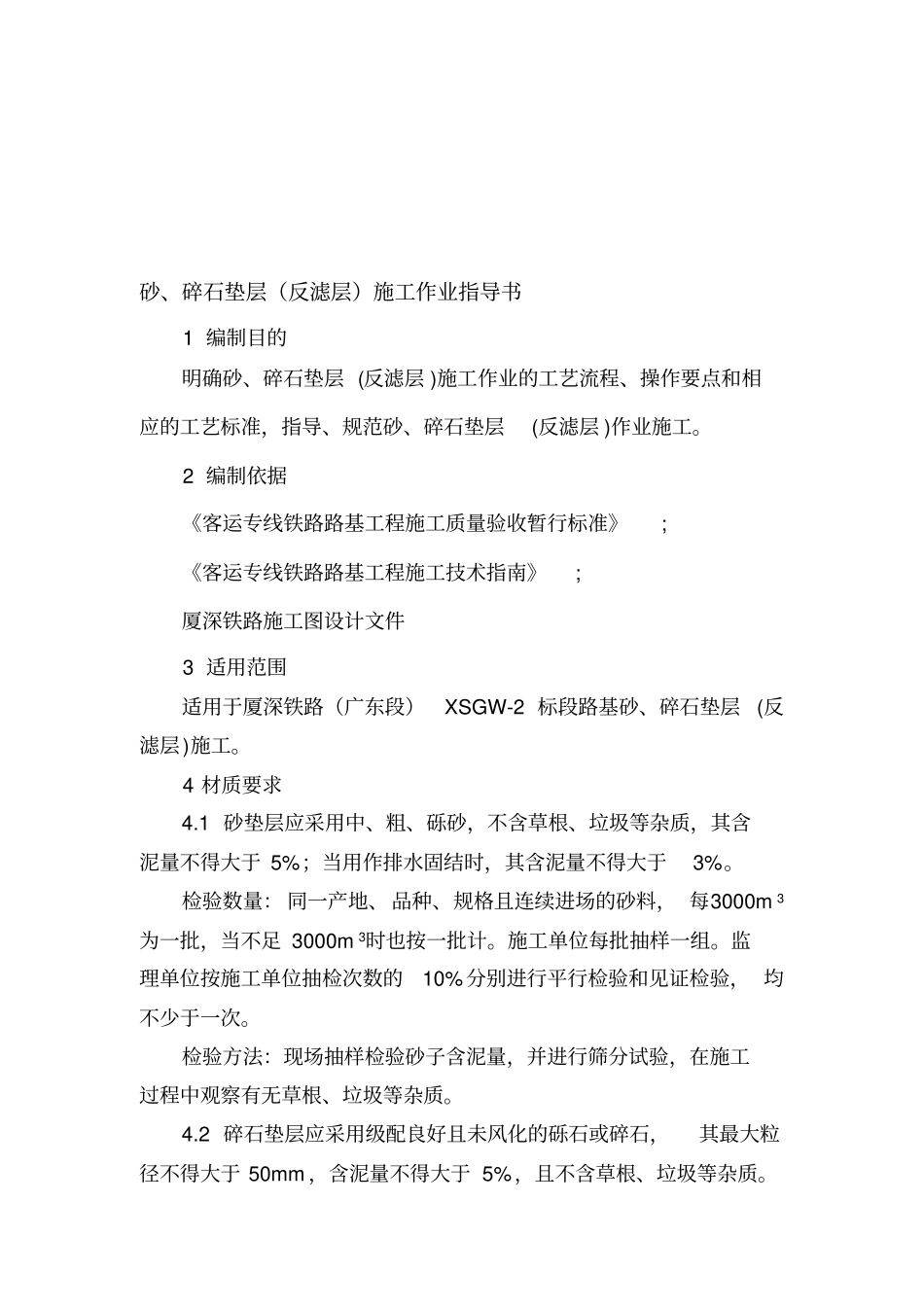

砂、碎石垫层（反滤层）施工作业指导书1 编制目的明确砂、碎石垫层 (反滤层 )施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范砂、碎石垫层(反滤层 )作业施工。2 编制依据《客运专线铁路路基工程施工质量验收暂行标准》; 《客运专线铁路路基工程施工技术指南》; 厦深铁路施工图设计文件3 适用范围适用于厦深铁路（广东段）XSGW-2 标段路基砂、碎石垫层(反滤层)施工。4 材质要求4.1 砂垫层应采用中、粗、砾砂，不含草根、垃圾等杂质，其含泥量不得大于 5%；当用作排水固结时，其含泥量不得大于3%。检验数量： 同一产地、品种、规格且连续进场的砂料， 每3000m 3为一批，当不足 3000m 3时也按一批计。施工单位每批抽样一组。监理单位按施工单位抽检次数的10%分别进行平行检验和见证检验， 均不少于一次。检验方法：现场抽样检验砂子含泥量，并进行筛分试验，在施工过程中观察有无草根、垃圾等杂质。4.2 碎石垫层应采用级配良好且未风化的砾石或碎石，其最大粒径不得大于 50mm ，含泥量不得大于 5%，且不含草根、垃圾等杂质。检验数量： 同一产地、品种、规格且连续进场的砂料， 每3000m 3为一批，当不足 3000m 3时也按一批计。每批抽样一组。监理单位按施工单位抽检次数的 10%分别进行平行检验和见证检验， 均不少于一次。检验方法：现场抽样检验碎石最大粒径、含泥量，并在施工过程中观察有无草根、垃圾等杂质及岩性变化情况。4.3 反滤层材料含泥量、颗粒级配应符合设计要求。检验数量： 同一产地、品种、规格且连续进场的砂料， 每3000m 3为一批，当不足 3000m 3时也按一批计。每批抽样一组。检验方法：观察、测量。作为垫层填料材质、含泥量必须经试验检测合格后方可使用。5 施工工艺流程及技术要求5.1主要机械设备配置装载机、推土机、平地机、压路机、自卸汽车5.2施工方法及工艺5.2.1 施工前应进行压实工艺试验，确定施工参数，并报监理确认。5.2.2 正式施工前应对下承层进行标高、宽度、长度、坡度及承载力等情况进行检验， 并报监理工程师进行验收， 符合要求后方可施工。5.2.3 施工时在合格的下承层上，由装载机配合自卸汽车装运；根据需铺厚度、宽度、长度、采用网格法布料，推土机平整，必要时采用平地机二次整平， 压路机压实。 压实方法及遍数按试验工艺数据进行控制。5.2.4 砂、碎石垫层 (反滤层 )应分层填筑压实。分层厚度由试验数据确定。5.2.5 砂、碎石垫层 (反滤层 )的...
