砌体结构中构造柱的质量通病及防治措施

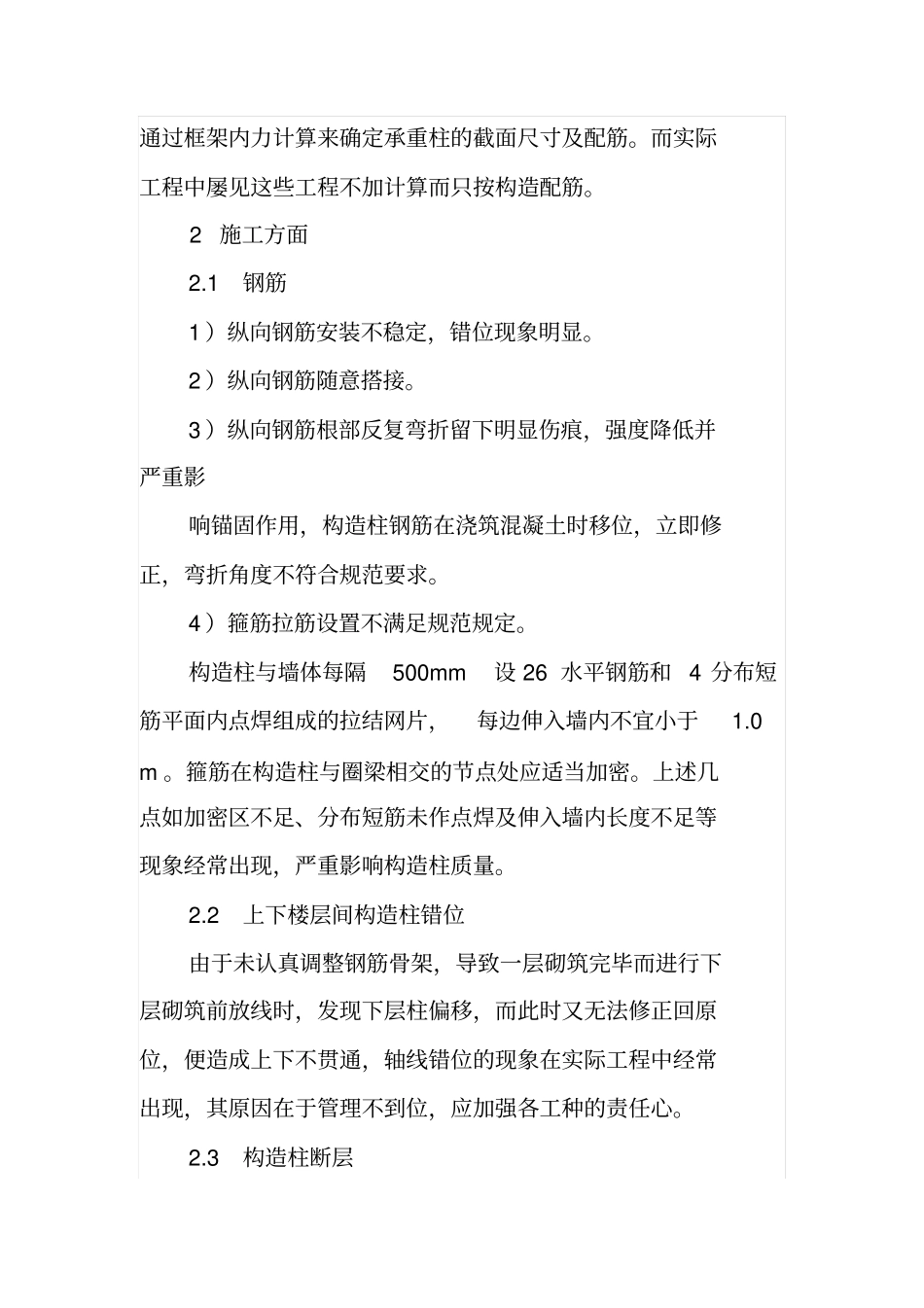

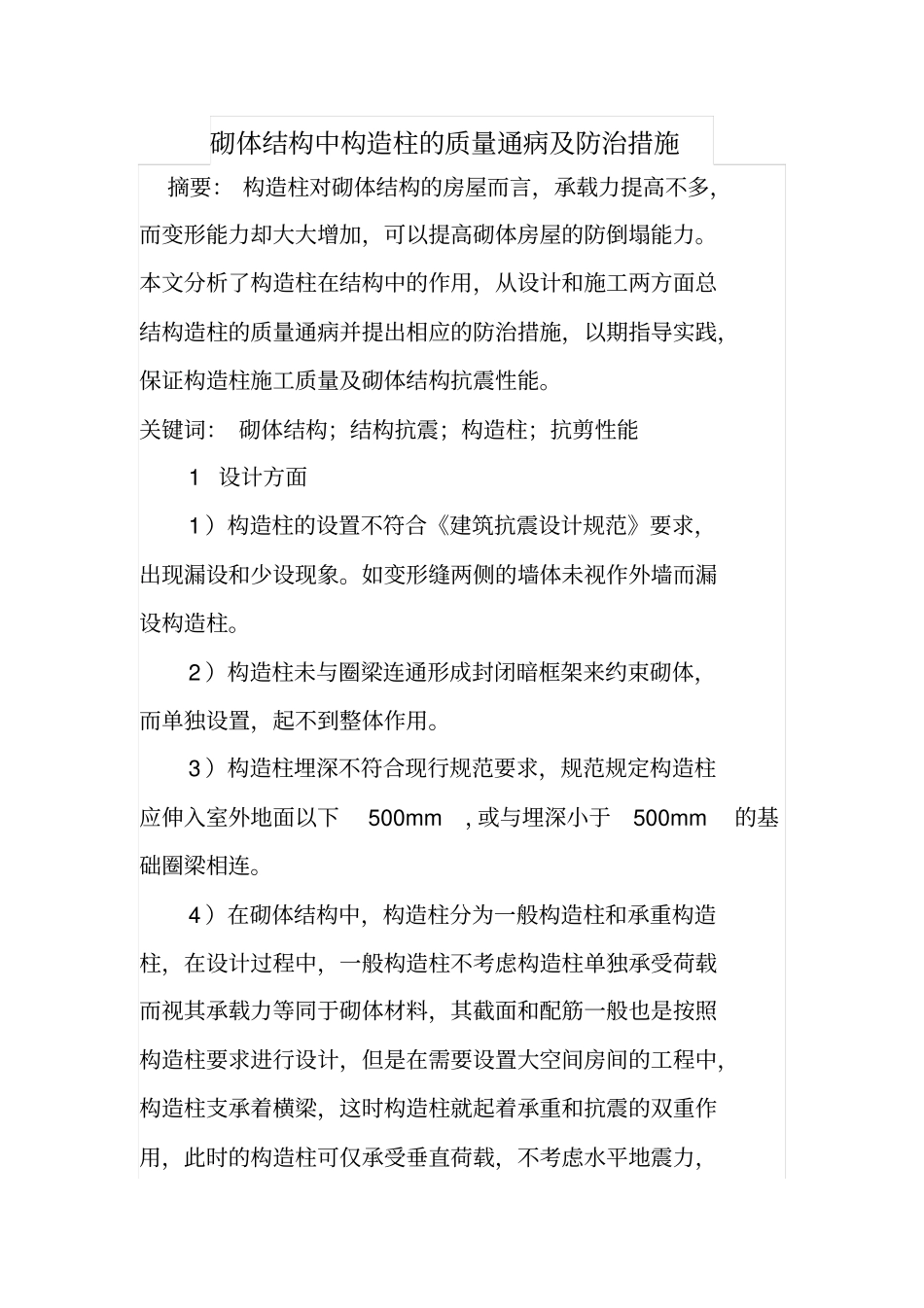

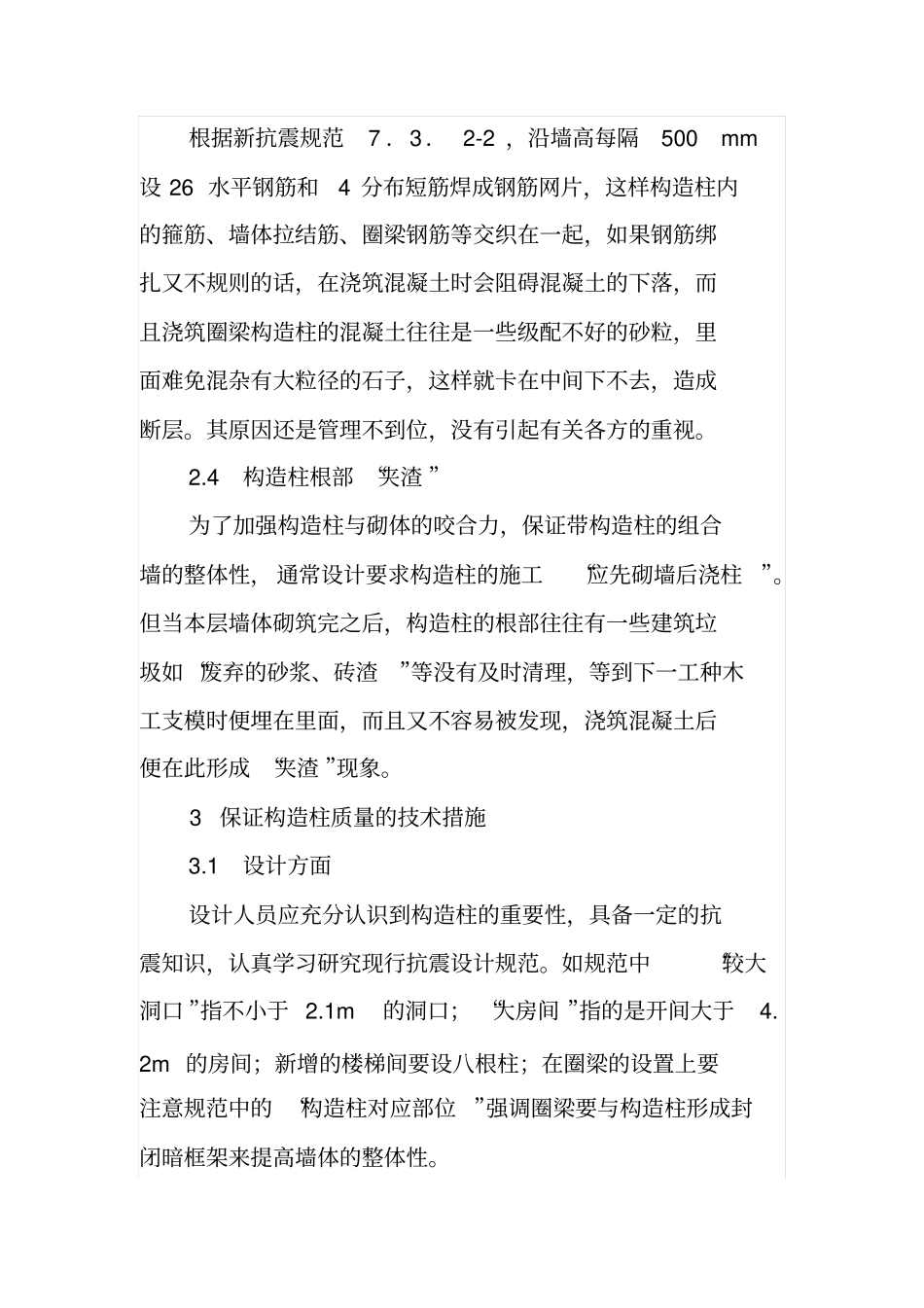

砌体结构中构造柱的质量通病及防治措施摘要： 构造柱对砌体结构的房屋而言，承载力提高不多，而变形能力却大大增加，可以提高砌体房屋的防倒塌能力。本文分析了构造柱在结构中的作用，从设计和施工两方面总结构造柱的质量通病并提出相应的防治措施，以期指导实践，保证构造柱施工质量及砌体结构抗震性能。关键词： 砌体结构；结构抗震；构造柱；抗剪性能1 设计方面1 ）构造柱的设置不符合《建筑抗震设计规范》要求，出现漏设和少设现象。如变形缝两侧的墙体未视作外墙而漏设构造柱。2 ）构造柱未与圈梁连通形成封闭暗框架来约束砌体，而单独设置，起不到整体作用。3 ）构造柱埋深不符合现行规范要求，规范规定构造柱应伸入室外地面以下500mm，或与埋深小于500mm的基础圈梁相连。4 ）在砌体结构中，构造柱分为一般构造柱和承重构造柱，在设计过程中，一般构造柱不考虑构造柱单独承受荷载而视其承载力等同于砌体材料，其截面和配筋一般也是按照构造柱要求进行设计，但是在需要设置大空间房间的工程中，构造柱支承着横梁，这时构造柱就起着承重和抗震的双重作用，此时的构造柱可仅承受垂直荷载，不考虑水平地震力，通过框架内力计算来确定承重柱的截面尺寸及配筋。而实际工程中屡见这些工程不加计算而只按构造配筋。2 施工方面2.1 钢筋1 ）纵向钢筋安装不稳定，错位现象明显。2 ）纵向钢筋随意搭接。3 ）纵向钢筋根部反复弯折留下明显伤痕，强度降低并严重影响锚固作用，构造柱钢筋在浇筑混凝土时移位，立即修正，弯折角度不符合规范要求。4 ）箍筋拉筋设置不满足规范规定。构造柱与墙体每隔500mm设 26 水平钢筋和 4 分布短筋平面内点焊组成的拉结网片，每边伸入墙内不宜小于1.0 m 。箍筋在构造柱与圈梁相交的节点处应适当加密。上述几点如加密区不足、分布短筋未作点焊及伸入墙内长度不足等现象经常出现，严重影响构造柱质量。2.2 上下楼层间构造柱错位由于未认真调整钢筋骨架，导致一层砌筑完毕而进行下层砌筑前放线时，发现下层柱偏移，而此时又无法修正回原位，便造成上下不贯通，轴线错位的现象在实际工程中经常出现，其原因在于管理不到位，应加强各工种的责任心。2.3 构造柱断层根据新抗震规范7 ．3． 2-2 ，沿墙高每隔500 mm 设 26 水平钢筋和4 分布短筋焊成钢筋网片，这样构造柱内的箍筋、墙体拉结筋、圈梁钢筋等交织在一起，如果钢筋绑扎又不规则的话，在浇筑混凝土时会阻碍混凝土的下落，而且浇筑圈梁构造柱...
