研发设计用于带式运输机展开式二级圆柱齿轮减速器

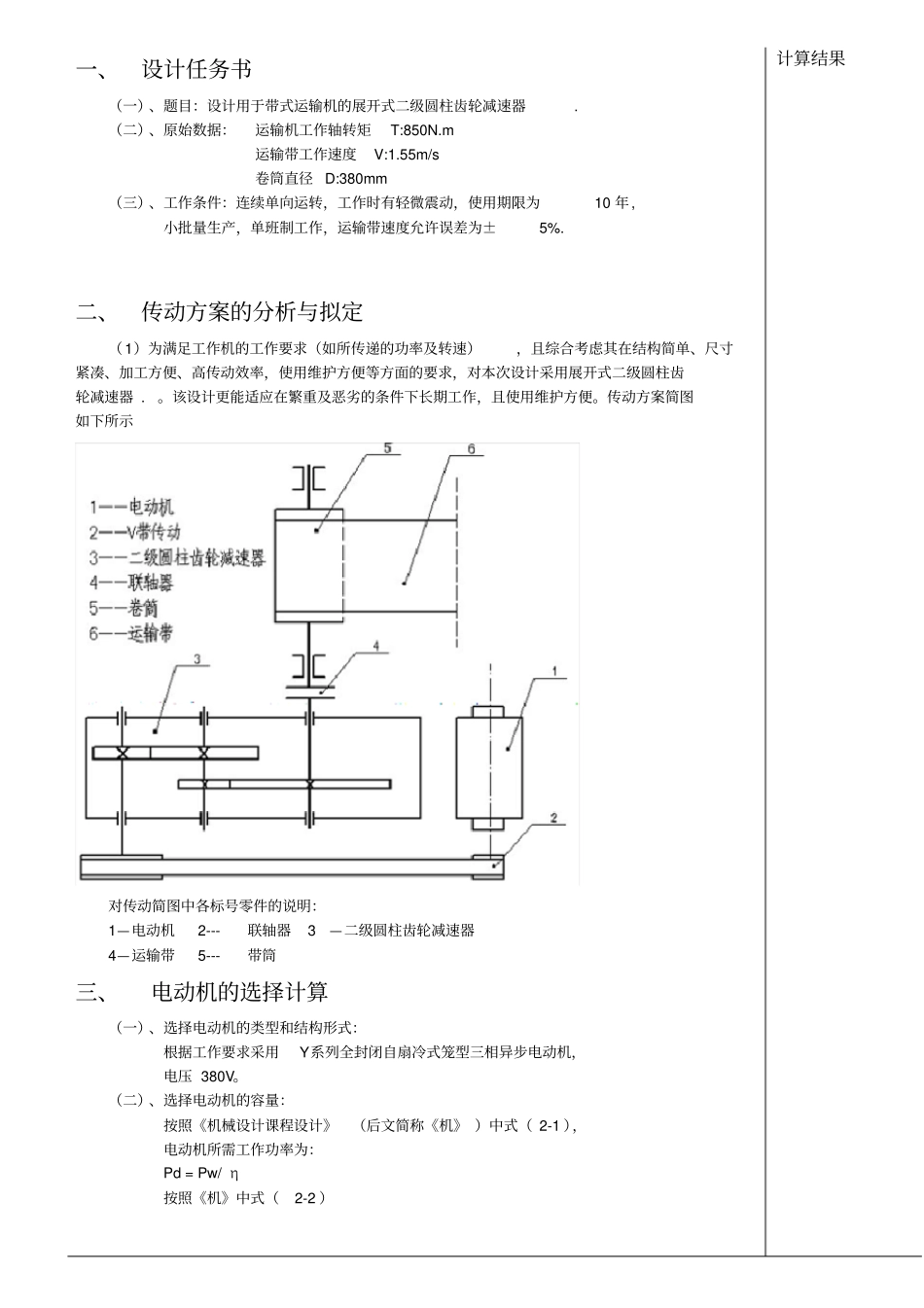

一、设计任务书（一）、题目：设计用于带式运输机的展开式二级圆柱齿轮减速器. （二）、原始数据：运输机工作轴转矩T:850N.m 运输带工作速度V:1.55m/s 卷筒直径 D:380mm （三）、工作条件：连续单向运转，工作时有轻微震动，使用期限为10 年, 小批量生产，单班制工作，运输带速度允许误差为±5%. 二、传动方案的分析与拟定（1）为满足工作机的工作要求（如所传递的功率及转速），且综合考虑其在结构简单、尺寸紧凑、加工方便、高传动效率，使用维护方便等方面的要求，对本次设计采用展开式二级圆柱齿轮减速器 . 。该设计更能适应在繁重及恶劣的条件下长期工作，且使用维护方便。传动方案简图如下所示对传动简图中各标号零件的说明：1—电动机 2---联轴器 3—二级圆柱齿轮减速器4—运输带 5---带筒三、电动机的选择计算（一）、选择电动机的类型和结构形式：根据工作要求采用Y系列全封闭自扇冷式笼型三相异步电动机，电压 380V。（二）、选择电动机的容量：按照《机械设计课程设计》（后文简称《机》 ）中式（ 2-1 ），电动机所需工作功率为：Pd = Pw/ η按照《机》中式（2-2 ）计算结果计 算 结 果工作机所需功率为：Pw =（T *nw ） / 9550=Fv/1000 [单位： kw] Pw =800*63.66/9550=5.33Kw 传动装置的总效率为：η =0.825 所需电动机效率为：Pd =5.33/0.825=6.46Kw 因载荷平稳，电动机的额定功率Ped 选略大于 Pd 即可。由表16-1Y 系列电动机技术数据，选电动机的额定功率Ped 为 7.5kw 。（三）、确定电动机的转速滚筒轴工作转速Nw=（60*1000V）/ （π D） =63.66r/min V 带传动比 i=2-4 二级圆柱齿轮减速器为i 2’=8-40. 则总传动比的范围为I ’ =16-160, 故电动机转速的可选范围为nd’ =I ’ *nw=(16 ～160)*63.66=1018.56～ 10185.6r/min. 符合这一范围的同步转速有1000r/min 、1500r/min, 3000r/min三种。方案对比：如下表所示，综合考虑电动机和传动装置的尺寸、重量、和价格以及总传动比，可以看出，如为使传动装置结构紧凑，选用方案1 效果较好；如考虑电动机重量和价格，则应选用方案2。现选用方案2。选定电动机的型号为Y132M-4 电动机数据及总传动比：四、传动装置的运动及动力参数的选择和计算（一）、传动装置总传动比的确定和分配1、传动装置总传动比ia = nm / nw = 1440 / 63.66= 22.62 其中， nm为选定的电动机的满载转速2、分配传动装置各级传动比减...
